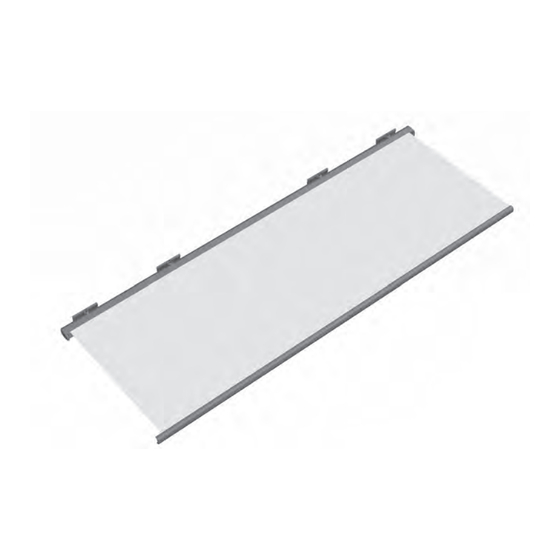

RESOBOX BX8000
Kassettenmarkise
BX8000
min. 200 cm
max. 1800 cm
0°– 40° Wandmontage
0°– 40° Deckenmontage
Minimalbreite bei bestimmter Ausladung
Ausladung Minimalbreite
2 Arme 3 Arme
150 cm 201 cm ---
200 cm 251 cm ---
250 cm 301 cm ---
300 cm 351 cm ---
350 cm 401 cm 676 cm
400 cm 451 cm 676 cm
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com
Beschreibung
Grossflächen-Kassettenmarkise mit Motorantrieb. Ein- und Ausfahren der Mar-
kise mit Rohrmotor. Bespannung mit Markisentuch. Tuchwelle aus verzinktem
Stahl mit Nut zur Aufnahme des Tuches. Kassette: ALU-Strangpressprofil. Ein-
teiliger U-förmiger Schutzkasten als Konstruktionstragelement. Mit Nuten am
oberen und unteren Profilende für Bandbürsten. Ausfallprofil ohne Volantaufnah-
me. Seitendeckel aus ALU-Gusslegierung als Kassettenabschluss, ausgerüstet
für die Aufnahme der Tuchwellenlagerung. Einfache Montage über Einhänge-
nase der Kastenträger. Auch eine stufenlose Neigungseinstellung (0 – 40°) der
Markise ist dank der Verstellschraube möglich. Das Ausfallprofil in ästhetischer
Geometrie und optimaler Passform zum Kassettenprofil. Ausfallprofil aus strang-
gepresstem ALU-Kammerprofil mit Aufnahmenute für die Bespannung und die
Befestigung der Gelenk arme. Gelenkarme aus ALU-Strangpressprofilen, mit
Präzisions-Gelenkteilen aus ALU-Gusslegierung bis 300 cm Armlänge, 350 cm u.
400 cm Armlängen aus ALU senkgeschmiedeten Gelenkteilen. Integrierte Zug-
federn und Doppel-Inox Stahlseile. Drahtseilschutz über das Mittelgelenk. Mit
min. 150 cm
dem entsprechenden Kastenträger ermöglicht es eine Einstellung für Wand- oder
max. 400 cm
Deckenmontage. Seitliche Abschlüsse aus ALU-Gusslegierung. Mit eingefahre-
nem Ausfallprofil ist die Kassette geschlossen. Montage- Konsolenprofile aus
ALU-Strangpressprofil für Einzel- oder Reihenanlagen mit passenden Konso-
lenabdeckungen. Markise wird mittels patentierter Technik über Kastenträger
gekuppelt bis zu 18 m Breite.
Option:
– Volantprofil aus Alu-Strangpressprofil mit Nut für die Volantaufnahme zur
4 Arme
direkten Montage an das Ausfallprofil
676 cm
– Absenkbares Volant bis max. Höhe 170 cm. Totalbreite bis 1400 cm,
ab 700 cm Breite bestehend aus zwei Tüchern u. 2 Getriebe (links u. rechts).
676 cm
Bedienung manuell über Getriebe.
676 cm
– Abdeckprofil als Sichtschutz für Tuchwelle
676 cm
801 cm
Eine kraftbetätigte RESOBOX BX8000 Gelenkarmmarkise erreicht einen
Lärmemissionspegel von unter oder gleich 70 dB(A).
876 cm
LIEFERART
Markisen komplett zusammengebaut, mit aufgezogenem Tuch.
Markisen über 900 cm Breite werden mit Kupplungsprofilen vorbereitet.
BX8000
02/2019
5.1
