Instructions for installation and use
Montage- und gebrauchsanweisung
Istruzioni per l'installazione e l'uso
Instrucciones para instalación y uso
Instruções de instalação y utilização
Aanwijzing voor gebruik en installatie
Guide d'utilisation

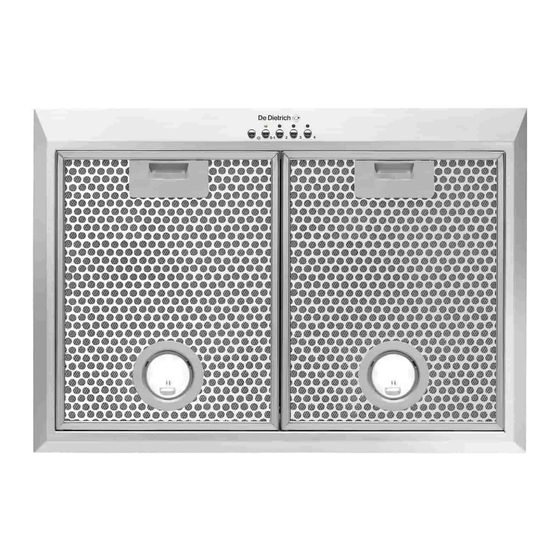

DHG556XP - DHG576XP
DHG577XP - DHG589XP
DHG560XP - DHG570XP
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für De Dietrich DHG556XP
Inhaltszusammenfassung für De Dietrich DHG556XP
- Seite 1 Guide d’utilisation Instructions for installation and use Montage- und gebrauchsanweisung Istruzioni per l'installazione e l’uso Instrucciones para instalación y uso Instruções de instalação y utilização Aanwijzing voor gebruik en installatie DHG556XP - DHG576XP DHG577XP - DHG589XP DHG560XP - DHG570XP...
-
Seite 15: Wartung
DEUTSCH WICHTIG: VOR DEM AUSFÜHREN VON INSTALLATIONSSCHRITTEN UND DER INBETRIEBNAHME, DIE FOLGENDEN ANWEISUNGEN LESEN: Der Mindestabstand zwischen der Topf-Trägerfläche auf der Kochmulde und dem unteren Teil der Abzughaube muss 65 cm betragen. Geben die Installationsanleitungen der Kochmulde einen höheren Abstand an, so ist dieser einzuhalten. Ein Anschluss der Abluftleitungen an Verbrennung-sabgaskamine (zum Beispiel Zentralheizung, Heizgeräte, Badezimmeröfen usw.) ist nicht gestattet. -
Seite 16: Gerätebeschreibung
Verbesserungen vorzunehmen. Je nach dem erstandenen Modell kann die Haube mit Umluft- oder Abluftversion oder mit einem Außenmotor installiert werden. Modelle DHG556XP- DHG576XP- DHG577XP-DHG589: Diese Modelle können je nach Bedarf mit Filter- oder Saugfunktion installiert werden. Bei Umluftversion (Abb. 1) werden die durch das Gerät beförderten Dünste und die Abluft durch der Kohlefilter gereinigt und wieder in den Raum zurückgeführt. -
Seite 17: Abmontieren Des Gerätes
Abb. 7 INSTALLATION MIT ABLUFTVERSION UND AUSSENMOTOR Für die Stromzufuhr sorgen und eine Öffnung zur Luftableitung vorsehen (Abb. 2). Das Gerät in den Ausschnitt eingefügen (Abb. 5). Die im Gerät 2 Schrauben anziehen (Abb. 7) bis das Teil auf der Hinterseite des Hänßeschranks haftet. Die beiden Schrauben nicht forcieren, damit die Metallbügel in der richtigen Position bleiben. -
Seite 18: Funktionsweise Des Gerätes
FUNKTIONSWEISE DES GERÄTES Je nach Version ist das Gerät mit folgenden Bedienung ausgestattet: DHG556XP, DHG576XP, DHG577XP, DHG560XP, DHG570XP Bedienung - Abb. 11: A) Lampen EIN/AUS. Diese Taste wird auch für die Fett- und Kohlenfilter-Alarmfunktion verwendet Filteralarm: Nach 30 Motorbetriebsstunden schaltet sich die LED L1 ein und bleibt eingeschaltet (es ist Zeit, die Fettfilter zu reinigen). - Seite 19 Technische Daten - DHG556XP: Technische Daten - DHG589XP: 1 Motor mit 155W Leistung 1 Motor mit 350W Leistung Spannung: 230-240V einphasig Spannung: 230-240V einphasig Beleuchtung durch 2 20W-Halogenlampen Beleuchtung durch 2 20W-Halogenlampen Mit 150 cm langem Speisekabel zur Mit 150 cm langem Speisekabel zur...
- Seite 20 WARTUNG VOR BEGINN DER ARBEITEN STETS DIE HAUBE VOM NETZ TRENNEN (STECKDOSE ODER SCHALTER). Nur eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts. ACHTUNG: DAS MODELL DHG589XP ISST MIT EINEM SENSOR AUSGESTATTET. VERWENDEN SIE KEINE SILIKONHALTIGEN PRODUKTE IN UNMITTELBERER NÄHE, UM SCHÄDEN AM SENSOR ZU VERMEIDEN.
- Seite 45 SCHÉMA ÉLECTRIQUE - WIRING DIAGRAM - ELEKTRISCHER SCHALTPLAN SCHEMA ELETTRICO - ESQUEMA ELÉCTRICO - ESQUEMA ELÉCTRICO ELEKTRISCH SCHEMA DHG576XP DHG577XP DHG589XP...
- Seite 46 SCHÉMA ÉLECTRIQUE - WIRING DIAGRAM - ELEKTRISCHER SCHALTPLAN SCHEMA ELETTRICO - ESQUEMA ELÉCTRICO - ESQUEMA ELÉCTRICO ELEKTRISCH SCHEMA DHG560XP DHG570XP DHG556XP...
- Seite 48 04307469/1...
