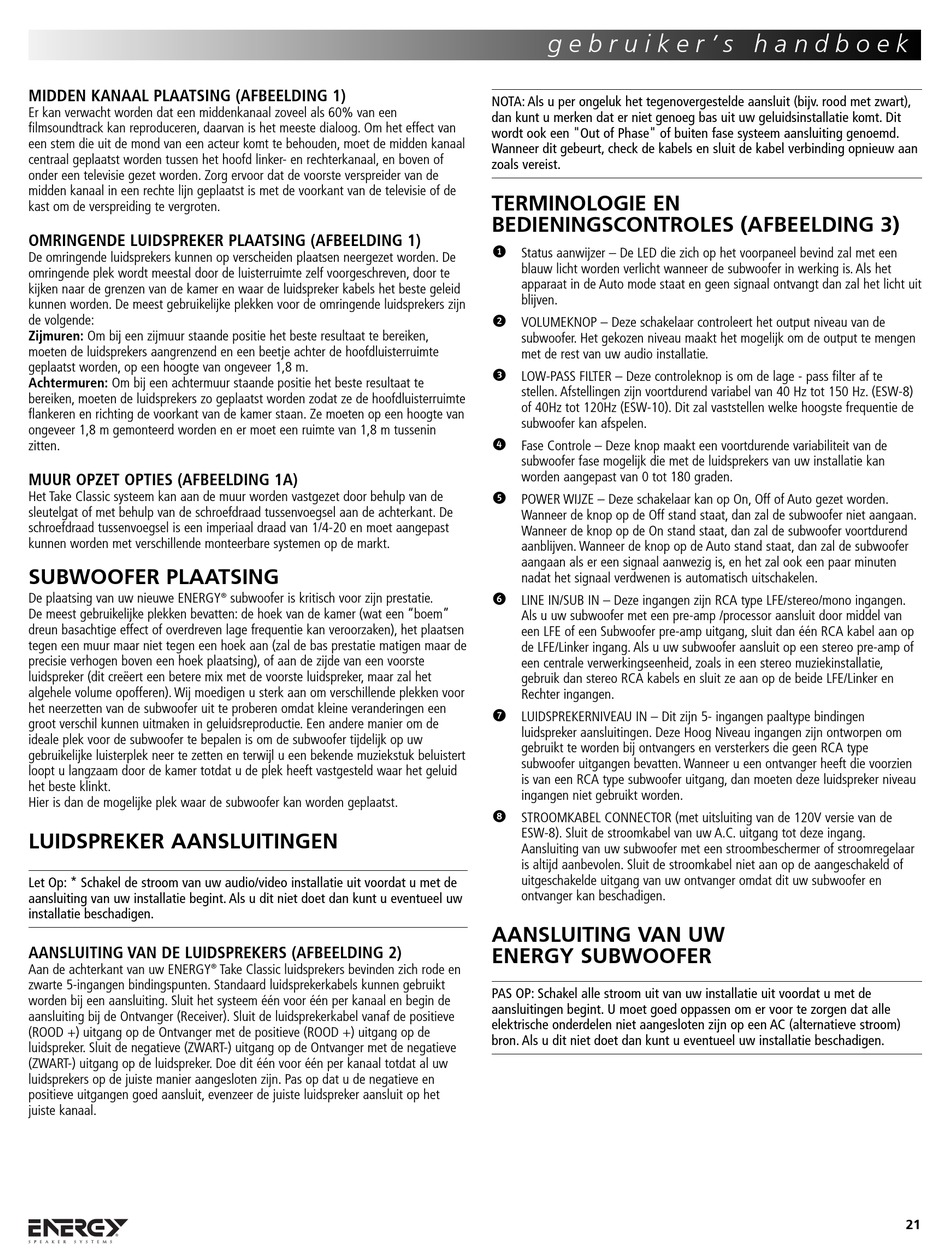

MIDDEN KANAAL PLAATSING (AFBEELDING 1)
Er kan verwacht worden dat een middenkanaal zoveel als 60% van een
filmsoundtrack kan reproduceren, daarvan is het meeste dialoog. Om het effect van
een stem die uit de mond van een acteur komt te behouden, moet de midden kanaal
centraal geplaatst worden tussen het hoofd linker- en rechterkanaal, en boven of
onder een televisie gezet worden. Zorg ervoor dat de voorste verspreider van de
midden kanaal in een rechte lijn geplaatst is met de voorkant van de televisie of de
kast om de verspreiding te vergroten.
OMRINGENDE LUIDSPREKER PLAATSING (AFBEELDING 1)
De omringende luidsprekers kunnen op verscheiden plaatsen neergezet worden. De
omringende plek wordt meestal door de luisterruimte zelf voorgeschreven, door te
kijken naar de grenzen van de kamer en waar de luidspreker kabels het beste geleid
kunnen worden. De meest gebruikelijke plekken voor de omringende luidsprekers zijn
de volgende:
Zijmuren: Om bij een zijmuur staande positie het beste resultaat te bereiken,
moeten de luidsprekers aangrenzend en een beetje achter de hoofdluisterruimte
geplaatst worden, op een hoogte van ongeveer 1,8 m.
Achtermuren: Om bij een achtermuur staande positie het beste resultaat te
bereiken, moeten de luidsprekers zo geplaatst worden zodat ze de hoofdluisterruimte
flankeren en richting de voorkant van de kamer staan. Ze moeten op een hoogte van
ongeveer 1,8 m gemonteerd worden en er moet een ruimte van 1,8 m tussenin
zitten.
MUUR OPZET OPTIES (AFBEELDING 1A)
Het Take Classic systeem kan aan de muur worden vastgezet door behulp van de
sleutelgat of met behulp van de schroefdraad tussenvoegsel aan de achterkant. De
schroefdraad tussenvoegsel is een imperiaal draad van 1/4-20 en moet aangepast
kunnen worden met verschillende monteerbare systemen op de markt.
SUBWOOFER PLAATSING
De plaatsing van uw nieuwe ENERGY
De meest gebruikelijke plekken bevatten: de hoek van de kamer (wat een "boem"
dreun basachtige effect of overdreven lage frequentie kan veroorzaken), het plaatsen
tegen een muur maar niet tegen een hoek aan (zal de bas prestatie matigen maar de
precisie verhogen boven een hoek plaatsing), of aan de zijde van een voorste
luidspreker (dit creëert een betere mix met de voorste luidspreker, maar zal het
algehele volume opofferen). Wij moedigen u sterk aan om verschillende plekken voor
het neerzetten van de subwoofer uit te proberen omdat kleine veranderingen een
groot verschil kunnen uitmaken in geluidsreproductie. Een andere manier om de
ideale plek voor de subwoofer te bepalen is om de subwoofer tijdelijk op uw
gebruikelijke luisterplek neer te zetten en terwijl u een bekende muziekstuk beluistert
loopt u langzaam door de kamer totdat u de plek heeft vastgesteld waar het geluid
het beste klinkt.
Hier is dan de mogelijke plek waar de subwoofer kan worden geplaatst.

LUIDSPREKER AANSLUITINGEN

Let Op: * Schakel de stroom van uw audio/video installatie uit voordat u met de
aansluiting van uw installatie begint. Als u dit niet doet dan kunt u eventueel uw
installatie beschadigen.
AANSLUITING VAN DE LUIDSPREKERS (AFBEELDING 2)
Aan de achterkant van uw ENERGY
zwarte 5-ingangen bindingspunten. Standaard luidsprekerkabels kunnen gebruikt
worden bij een aansluiting. Sluit het systeem één voor één per kanaal en begin de
aansluiting bij de Ontvanger (Receiver). Sluit de luidsprekerkabel vanaf de positieve
(ROOD +) uitgang op de Ontvanger met de positieve (ROOD +) uitgang op de
luidspreker. Sluit de negatieve (ZWART-) uitgang op de Ontvanger met de negatieve
(ZWART-) uitgang op de luidspreker. Doe dit één voor één per kanaal totdat al uw
luidsprekers op de juiste manier aangesloten zijn. Pas op dat u de negatieve en
positieve uitgangen goed aansluit, evenzeer de juiste luidspreker aansluit op het
juiste kanaal.
® subwoofer is kritisch voor zijn prestatie.
® Take Classic luidsprekers bevinden zich rode en
g e b r u i k e r ' s h a n d b o e k
NOTA: Als u per ongeluk het tegenovergestelde aansluit (bijv. rood met zwart),
dan kunt u merken dat er niet genoeg bas uit uw geluidsinstallatie komt. Dit
wordt ook een "Out of Phase" of buiten fase systeem aansluiting genoemd.
Wanneer dit gebeurt, check de kabels en sluit de kabel verbinding opnieuw aan
zoals vereist.
TERMINOLOGIE EN
BEDIENINGSCONTROLES (AFBEELDING 3)
e
Status aanwijzer – De LED die zich op het voorpaneel bevind zal met een
blauw licht worden verlicht wanneer de subwoofer in werking is. Als het
apparaat in de Auto mode staat en geen signaal ontvangt dan zal het licht uit
blijven.
r
VOLUMEKNOP – Deze schakelaar controleert het output niveau van de
subwoofer. Het gekozen niveau maakt het mogelijk om de output te mengen
met de rest van uw audio installatie.
t
LOW-PASS FILTER – Deze controleknop is om de lage - pass filter af te
stellen. Afstellingen zijn voortdurend variabel van 40 Hz tot 150 Hz. (ESW-8)
of 40Hz tot 120Hz (ESW-10). Dit zal vaststellen welke hoogste frequentie de
subwoofer kan afspelen.
u
Fase Controle – Deze knop maakt een voortdurende variabiliteit van de
subwoofer fase mogelijk die met de luidsprekers van uw installatie kan
worden aangepast van 0 tot 180 graden.
i
POWER WIJZE – Deze schakelaar kan op On, Off of Auto gezet worden.
Wanneer de knop op de Off stand staat, dan zal de subwoofer niet aangaan.
Wanneer de knop op de On stand staat, dan zal de subwoofer voortdurend
aanblijven. Wanneer de knop op de Auto stand staat, dan zal de subwoofer
aangaan als er een signaal aanwezig is, en het zal ook een paar minuten
nadat het signaal verdwenen is automatisch uitschakelen.
o
LINE IN/SUB IN – Deze ingangen zijn RCA type LFE/stereo/mono ingangen.
Als u uw subwoofer met een pre-amp /processor aansluit door middel van
een LFE of een Subwoofer pre-amp uitgang, sluit dan één RCA kabel aan op
de LFE/Linker ingang. Als u uw subwoofer aansluit op een stereo pre-amp of
een centrale verwerkingseenheid, zoals in een stereo muziekinstallatie,
gebruik dan stereo RCA kabels en sluit ze aan op de beide LFE/Linker en
Rechter ingangen.
p
LUIDSPREKERNIVEAU IN – Dit zijn 5- ingangen paaltype bindingen
luidspreker aansluitingen. Deze Hoog Niveau ingangen zijn ontworpen om
gebruikt te worden bij ontvangers en versterkers die geen RCA type
subwoofer uitgangen bevatten. Wanneer u een ontvanger heeft die voorzien
is van een RCA type subwoofer uitgang, dan moeten deze luidspreker niveau
ingangen niet gebruikt worden.
a
STROOMKABEL CONNECTOR (met uitsluiting van de 120V versie van de
ESW-8). Sluit de stroomkabel van uw A.C. uitgang tot deze ingang.
Aansluiting van uw subwoofer met een stroombeschermer of stroomregelaar
is altijd aanbevolen. Sluit de stroomkabel niet aan op de aangeschakeld of
uitgeschakelde uitgang van uw ontvanger omdat dit uw subwoofer en
ontvanger kan beschadigen.
AANSLUITING VAN UW
ENERGY SUBWOOFER
PAS OP: Schakel alle stroom uit van uw installatie uit voordat u met de
aansluitingen begint. U moet goed oppassen om er voor te zorgen dat alle
elektrische onderdelen niet aangesloten zijn op een AC (alternatieve stroom)
bron. Als u dit niet doet dan kunt u eventueel uw installatie beschadigen.
21
