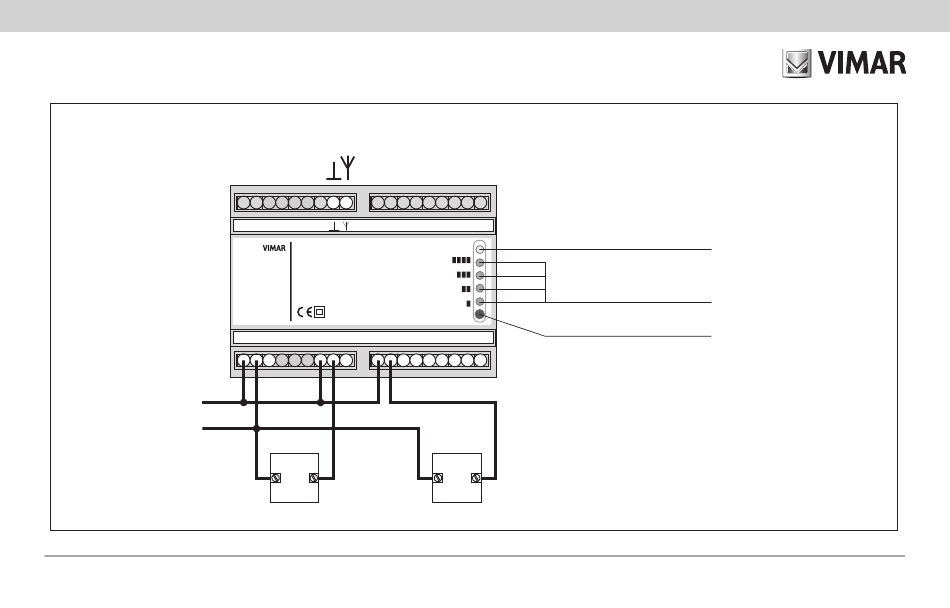

Anschlußbeispiel.
L
N
Antenne
ANTENNA
AERIAL
01924
RX ACTUATOR
6(2)A 250V~
1B
Clima
out 1 out 2 out 3
L N C NO NC C NO NC C NO NC C NO NC
U1
Led Spannungsversorgung
ON
Leds Empfangskanäle
und Empfangspegel
CONF.
Taste Programmierung
out 4
Anschluß zur Steuerung
von Umlaufpumpen, Magnetventilen, etc.
U2
mit Betriebsspannung 230 V~
