Vimar CLIMA 01923 Montageanweisungen Seite 33

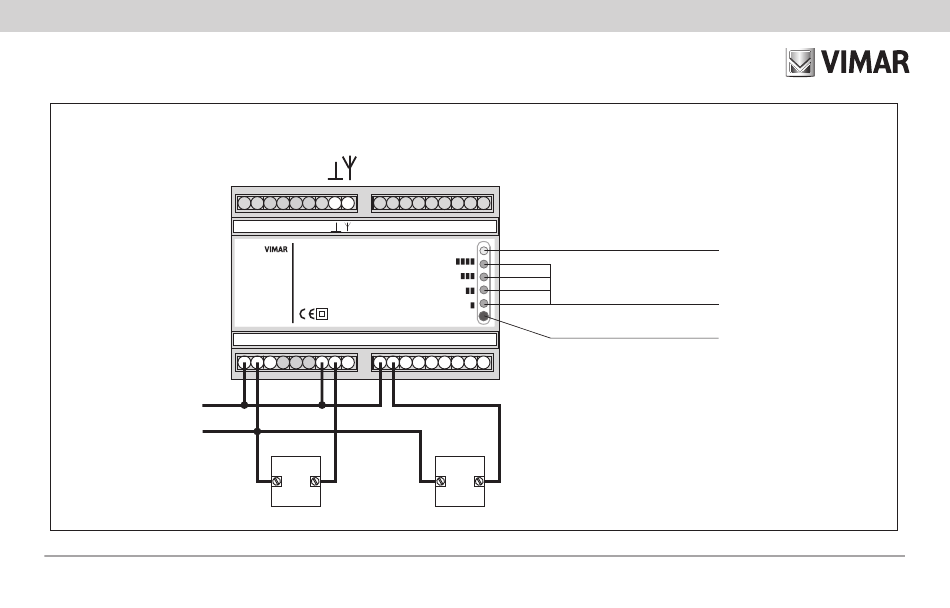

Exemple de connexion.
L
N
Antenne
ANTENNA
AERIAL
01924
RX ACTUATOR
6(2)A 250V~
1B
Clima
out 1 out 2 out 3
L C NO C NO NC C NO NC C NO NC
N NC
U1
Led alimentation
ON
Led canaux de réception
et niveau de réception
CONF.
Touche programmation
out 4
Connexions électriques pour commande
de pompe de circulation, électrovanne,
U2
etc. fonctionnant à 230 V~
29 - FRANÇAIS
