Fehlerbehebung

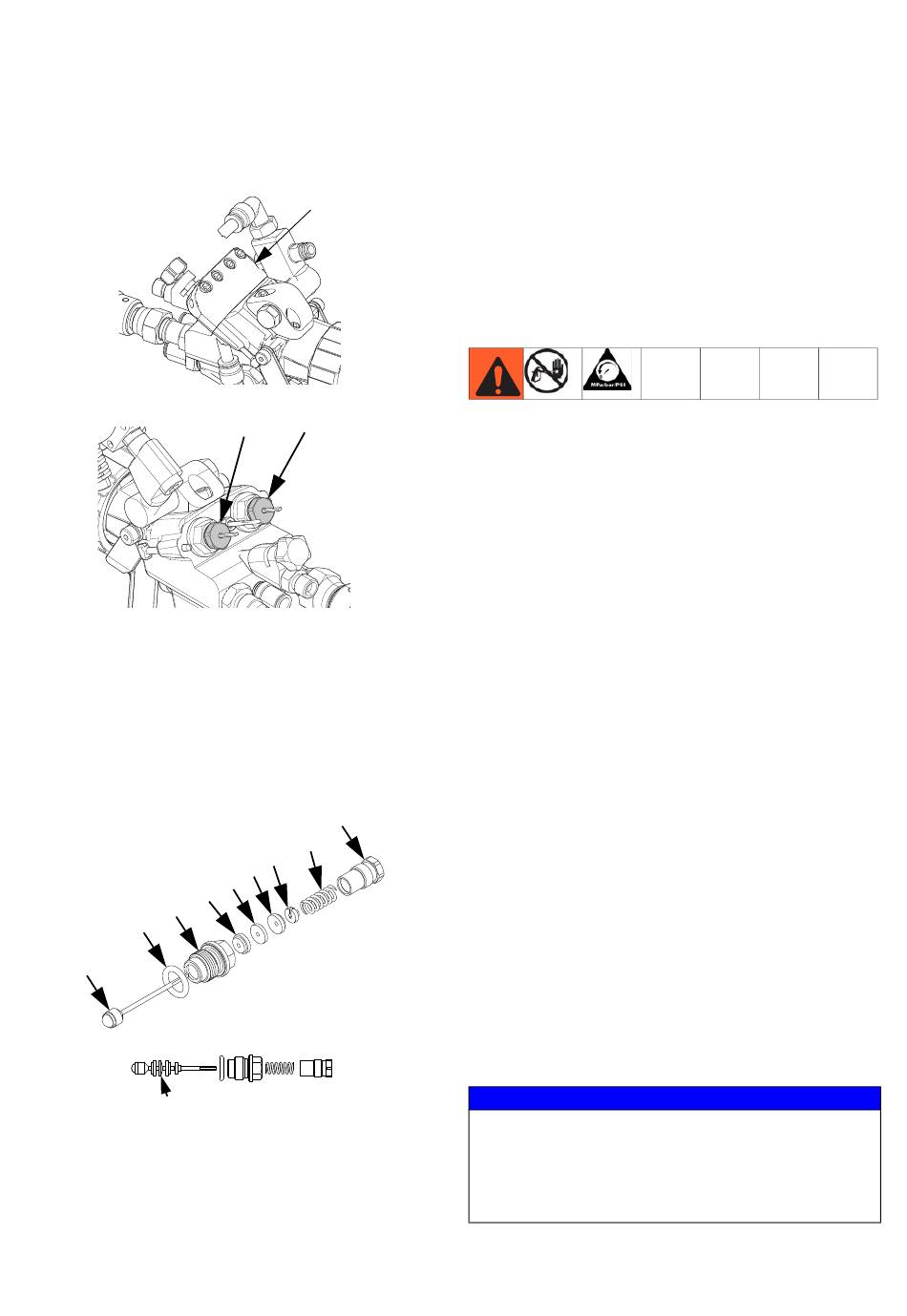

Material tritt von unterhalb der
Baugruppe Abzugsklemme aus
1. Druckentlastung, Seite 20 durchführen.
2. Baugruppe Abzugsklemme ausbauen (A).
3. Packungsmutter festziehen (906).
4. Falls nichts mehr austritt, siehe Abzugsklemme
anpassen auf Seite 29 zu Einbau und Einstellung
der Abzugsklemme.
5. Falls es weiterhin zum Austritt kommt:
a. Nadelsatz zerlegen.
b. Die Packungsscheibe entsorgen (904).
903
902
909
908
Abgeschrägte Kante muss auf die
Rückseite der Nadel ausgerichtet
sein
30
A
ti17903a
906
901
907
905
904
ti16592a
c. Den O-Ring (909) entsorgen, wenn er
verschlissen oder beschädigt ist.
d. Nadelsatz wieder zusammenbauen.
e. Den Nadelsatz in die Pistole einbauen.
f. Siehe Abzugsklemme anpassen auf Seite 29
zu Einbau und Einstellung der Abzugsklemme.
Spannung der Nadelpackung
einstellen
Falls an der Rückseite des Nadelsatzes Material austritt,
können die Packungen angezogen werden, um die
Undichtigkeit zu stoppen.
1. Druckentlastung, Seite 20 durchführen.
2. Die vier Schrauben (113) lösen und anschließend die
Baugruppe Abzugsklemme (111) abnehmen. Siehe
Seite 38.
3. Mit einem 7/16" Schraubenschlüssel die Mutter der
Packung (906) um 1/8 Umdrehung anziehen.
4. Erneut mit Druck beaufschlagen und die Rückseite
des Nadelsatzes nochmals auf Undichtigkeiten
kontrollieren. Falls die Undichtigkeit immer noch
vorhanden ist, müssen die Packungen evtl.
ausgetauscht werden. Bei Bedarf siehe
Nadelpackung austauschen auf Seite 37.
5. Sicherstellen, dass die Schlüsselflächen des
Nadelsatzes aufeinander ausgerichtet sind.
6. Die Baugruppe Abzugsklemme an der Spritzpistole
installieren und anschließend das Verfahren
Abzugsklemme anpassen auf Seite 29
durchführen.
7. Den Abzug der Pistole betätigen, um den
reibungslosen Betrieb der Materialnadeln zu
überprüfen. Falls die Materialnadeln nicht
reibungslos funktionieren, müssen die Packungen
evtl. ausgetauscht werden.
HINWEIS
Darauf achten, dass die Baugruppe Abzugsklemme
nicht zu fest angezogen wird, da dies zu einem
Verklemmen der Materialnadeln führt und die
Materialnadeln dann nicht ordnungsgemäß
funktionieren.
