AUFBAUANLEITUNG
Benötigte Werkzeuge: Verstellbarer Schraubenschlüssel und Inbusschlüssel
Hinweis:
Es wird dringend empfohlen das Gerät mit zwei oder mehr
Personen aufzubauen, um mögliche Verletzungen zu vermeiden.
SCHRITT 1 (Siehe Abbildung 1)
1. Verbinden Sie den vorderen Fuß (3) mit der vorderen Stütze (5).
Verschrauben Sie sie mit zwei M10 x 43 mm Inbusschrauben (18),
vier Ø 10 mm Unterlegscheiben (23) und zwei M10 Bundmuttern (25).
2. Verbinden Sie den Hauptrahmen (1) mit dem hinteren Fuß (2).
Verschrauben Sie sie mit zwei M10 x 90 mm Inbusschrauben (19),
vier Ø 10 mm Unterlegscheiben (23) und zwei M10 Bundmuttern (25).
3. Verbinden Sie den Hauptrahmen (1) mit der vorderen Stütze (5). Verschrauben
Sie sie am mittleren Loch mit einer M10 x 90 mm Inbusschraube (19),
zwei Ø 10 mm Unterlegscheiben (23) und einer M10 Bundmutter (25). Stecken
Sie den L-förmigen Sicherungsbolzen (20) durch das obere Loch um die
vordere Stütze (5) zu fixieren. Um die Bank zusammenzuklappen, entfernen
Sie den Bolzen und stecken Sie ihn in das untere Loch.
4

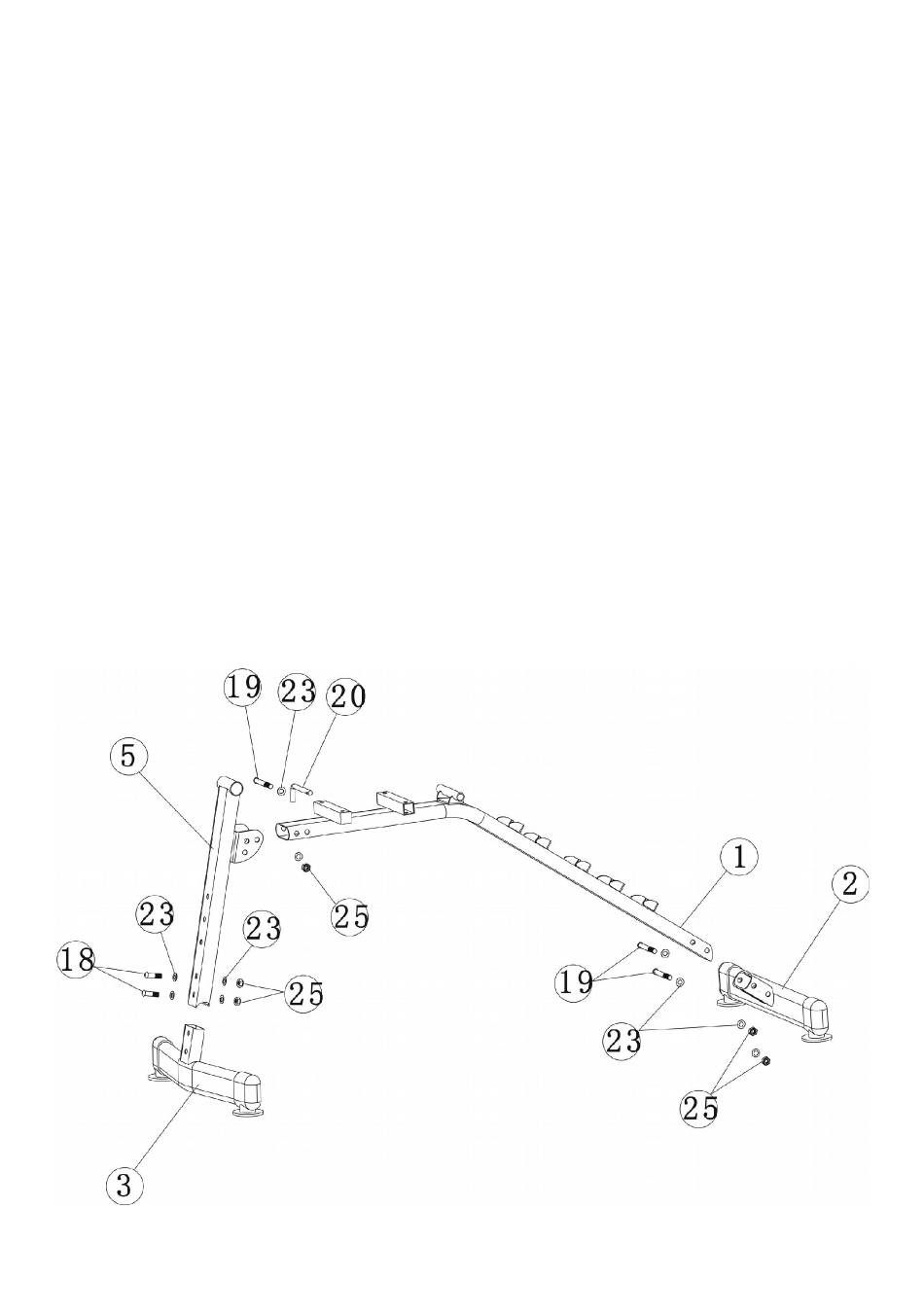

ABBILDUNG 1
