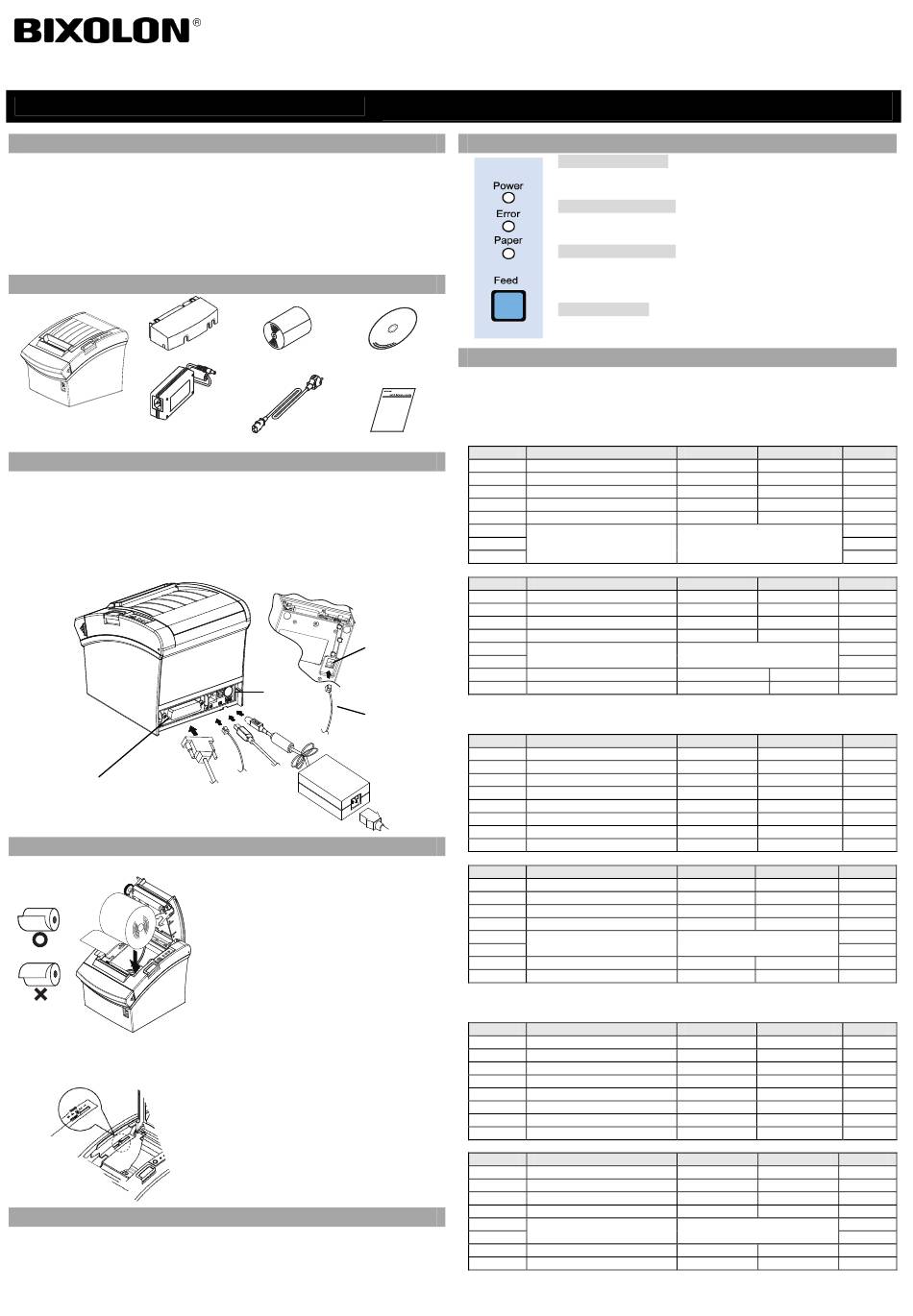

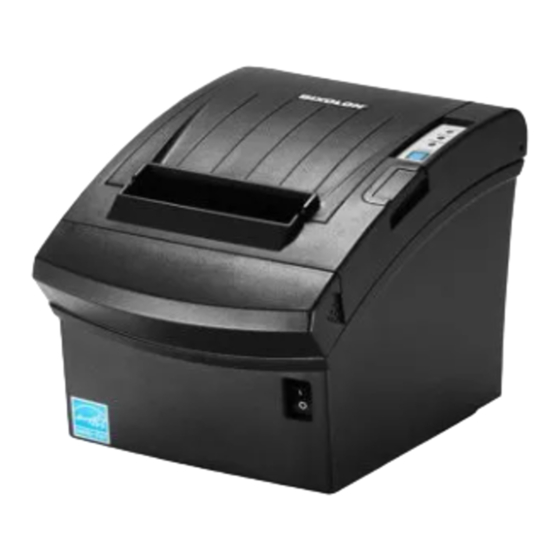

BIXOLON SRP-350plusIII Handbuch

KN04-00089E (Rev.1.0)
◈ Information
Die Installationsanweisung enthält Grundlagen zur Produktinstallation. Detaillierte
Installationsanweisungen sind im Handbuch auf der mitgelieferten CD. Inhalt der CD:
1. Handbuch: Benutzerhandbuch, Code-Tabelle, Steuerbefehle
2. Treiber: Windows-Treiber, OPOS-Treiber
3. Dienstprogramm: Logo-Download-Tool
Bei Bixolon Co., Ltd. arbeiten wir stets an der Verbesserung der Produktfunktionen und-
qualität. Hierdurch können die technischen Daten des Produkts und die Inhalte des
Handbuchs Änderungen ohne vorherige Ankündigung unterliegen.
◈ Komponenten
Kabelabdeckung
SRP-350/352plusIII Wechsel/
Gleichstromadapter
◈ Anschluss der Kabel
1. Schalten Sie den Drucker und den ECR (Host-Computer) aus.
2. Schließen Sie das Netzkabel an den Adapter und den Adapter an den Netzanschluss des
Druckers an.
3. Prüfen Sie rückseitig am Drucker den Schnittstellentyp (seriell, parallel, Ethernet, USB,
Powered USB, Wireless LAN, Bluetooth) und schließen Sie die Kabel entsprechend an.
4. Schließen Sie das Schubladenauswurfkabel am Anschluss für den Schubladenauswurf am
Drucker an.
※ Verwenden Sie nur den im Lieferumfang des Druckers enthaltenen Adapter.
Schnittstellenanschluss
Schnittstellenkabel
(Seriell/Parallel/Powered USB/
Wireless LAN/Bluetooth)
◈ Einlegen der Papierrolle
※ Hinweis: Anpassen der Einstellung des Papierendesensors
Registerkarte
"Anpassungen"
◈ Papierstau
1. Schalten Sie den Drucker aus und wieder ein, öffnen Sie die Abdeckung und entnehmen
Sie das Papier.
2. Kann die Abdeckung nicht geöffnet werden, schalten Sie den Drucker aus, trennen Sie die
Schneidvorrichtung und versuchen Sie den Knopf der automatischen Schneidvorrichtung
zu drehen, um die Abdeckung zu öffnen
Handbuch Druckerinstallation
Procuct Installat Procuct Installat Pr ocuct I nst al l at i on CD
Rollenpapier
Netzanschlusskabel Installationsanweisung
Schubladen-Auswurf-
Anschluss
Netz-
anschluss
Schubladen-
Auswurf-
Kabel
Adapter
USB
Ethernet
Kabel
Kabel
Netzanschlu
sskabel
1. Öffnen Sie die Abdeckung, indem Sie die Taste
zum Öffnen der Abdeckung drücken.
2. Legen Sie das Rollenpapier richtig ausgerichtet
ein.
3. Ziehen Sie das Papier leicht heraus und
schließen Sie die Abdeckung.
※ Hinweis
Halten Sie beim Schließen der Abdeckung die
Mitte der Abdeckung fest, sodass das Papier eng
an der Rolle anliegt.
Wird ein anderes als das empfohlene Papier
verwendet, kann es zu Einbußen in der
Druckqualität kommen.
(Siehe Benutzerhandbuch.)
Der Drucker SRP-350/352plusIII verfügt über
einen Papierendesensor, der ein Alarmsignal
ausgibt, wenn sich das Papier dem Ende zuneigt.
In diesem Fall leuchtete die LED auf dem
Bedienfeld rot.
Leuchtet die LED, wenn ausreichend Papier
vorhanden ist, drücken Sie den Einstellhebel leicht
nach oben (in Richtung 1).
(siehe 1-6 im Benutzerhandbuch)
THERMODRUCKER SRP-350/352plusIII
◈ Bedienung des Bedienfelds
CD ◈ DIP-Schalter-Einrichtung
Die DIP-Schalter-Einrichtung sollte vorgenommen werden, wenn der Drucker ausgeschaltet
ist. Änderungen, die bei eingeschaltetem Drucker vorgenommen werden, werden nicht
erkannt.
1. Einrichten der seriellen Schnittstelle
• DIP-Schalter 1
Schalter
1-1 Automatischer Zeilenvorschub
1-2
1-3
1-4
1-5
1-6
1-7 Auswahl Baudrate (bps)
1-8
• DIP-Schalter 2
Schalter
2-1
2-2
2-3 Interne Klingelkontrolle
2-4
2-5
2-6
2-7 Kontrolle Papierendesensor
2-8 Autom. externer Summer
2 Parallele/USB-/Ethernet-/Wireless-LAN-/Powered-USB-Schnittstelle
• DIP-Schalter 1
Schalter
1-1 Automatischer Zeilenvorschub
1-2
1-3
1-4
1-5
1-6
1-7
1-8
• DIP-Schalter 2
Schalter
2-1
2-2
2-3 Interne Klingelkontrolle
2-4
2-5
2-6
2-7 Kontrolle Papierendesensor
2-8 Autom. externer Summer
3. Einrichten der Bluetooth-Schnittstelle
• DIP-Schalter 1
Schalter
1-1 Automatischer Zeilenvorschub
1-2
1-3
1-4
1-5
1-6
1-7
1-8
• DIP-Schalter 2
Schalter
2-1
2-2
2-3 Interne Klingelkontrolle
2-4
2-5
2-6
2-7 Kontrolle Papierendesensor
2-8 Autom. externer Summer
• Netz (Anzeigeleuchte)
Die grüne Anzeige leuchtet, wenn der Drucker mit Spannung versorgt
wird.
• Fehler (Anzeigeleuchte)
Die rote Anzeige leuchtet bei einer Fehlerbedingung; z. B. kein Papier,
Abdeckung offen, usw.
• Papier (Anzeigeleuchte)
Die rote Anzeige leuchtet, wenn das Papier alle ist oder sich dem Ende
zuneigt. Blinkt die Anzeige weiter, befindet sich der Drucker im
Selbsttestmodus oder wartet auf eine Makroausführung.
• Zuführung (Taste)
Drücken Sie diese Taste, um das Papier nachzuführen. Halten Sie die
Taste gedrückt, um das Papier kontinuierlich nachzuführen.
Funktion EIN
Aktiviert
Flusskontrolle XEIN/XAUS
Datenlänge 7 Bit
Paritätsprüfung Ja
Paritätsauswahl GERADE
Siehe Tabelle 1
Funktion EIN
Reserviert -
Reserviert -
Deaktiviert
Autocutter-Auswahl Deaktiviert
Druckdichte Siehe Tabelle 2
Deaktiviert
Aktiviert
Funktion EIN
Aktiviert
Reserviert -
Reserviert -
Reserviert -
Reserviert -
Reserviert -
Reserviert -
Reserviert -
Funktion EIN
Reserviert -
Reserviert -
Deaktiviert
Autocutter-Auswahl Deaktiviert
Druckdichte Siehe Tabelle 2
Deaktiviert
Aktiviert
Funktion EIN
Aktiviert
Reserviert -
Reserviert -
Reserviert -
Bluetooth-Modus iOS
Reserviert -
Reserviert -
Reserviert -
Funktion EIN
Reserviert -
Reserviert -
Deaktiviert
Autocutter-Auswahl Deaktiviert
Druckdichte Siehe Tabelle 2
Deaktiviert
Aktiviert
AUS Standard
Deaktiviert AUS
DTR/DSR AUS
8 Bit AUS
Nr. AUS
UNGERADE AUS
AUS
EIN
AUS
AUS Standard
- AUS
- AUS
Aktiviert AUS
Aktiviert AUS
AUS
AUS
Aktiviert AUS
Deaktiviert AUS
AUS Standard
Deaktiviert AUS
- AUS
- AUS
- AUS
- AUS
- AUS
- EIN
- AUS
AUS Standard
- AUS
- AUS
Aktiviert AUS
Aktiviert AUS
AUS
AUS
Aktiviert AUS
Deaktiviert AUS
AUS Standard
Deaktiviert AUS
- AUS
- AUS
- AUS
Normal AUS
- AUS
- EIN
- AUS
AUS Standard
- AUS
- AUS
Aktiviert AUS
Aktiviert AUS
AUS
AUS
Aktiviert AUS
Deaktiviert AUS
