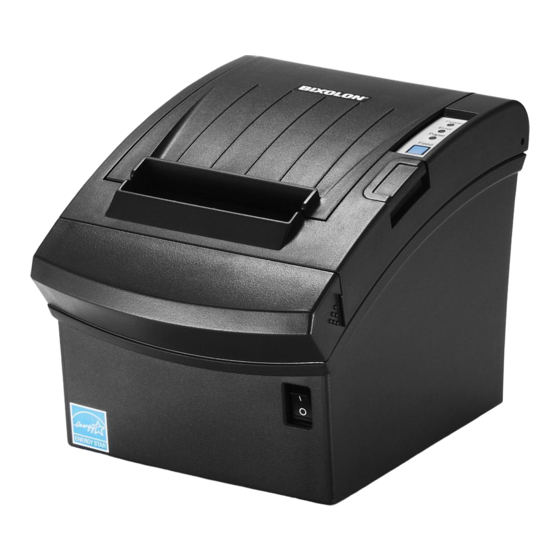

- Seite 1 Benutzerhandbuch SRP-350/352III Thermodrucker Rev. 1.03 http://www.bixolon.com...
-
Seite 2: Sicherheitshinweise
SRP-350/352III ■ Sicherheitshinweise Befolgen Sie die folgenden Sicherheitshinweise bei der Verwendung des Gerätes, um Gefahren und Materialschäden vorzubeugen. WARNUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu schweren Personenverletzungen oder tödlichen Unfällen kommen. Verbinden Sie nicht mehrere Produkte mit einer einzigen Verwenden Sie ausschließ... - Seite 3 SRP-350/352III ACHTUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu leichten Verletzungen oder Schäden am Gerät kommen. Wenn Sie aus dem Drucker Rauch aufsteigen sehen o Bewahren Sie das Antikondensationsmittel fü r Kinder u der am Drucker einen ungewö hnlichen Geruch oder ein nzugänglich auf.
-
Seite 4: Symbolinformation Zum Bemessungsetikett
SRP-350/352III ■ Warnung - USA Dieses Gerät wurde getestet und entspricht den Beschränkungen für digitale Geräte der Klasse A gemäß Teil 15 der Vorgaben der FCC-Richtlinien. Diese Beschränkungen sind darauf ausgelegt, bei Einsatz des Geräts in einem Gewerbegebiet einen angemessenen Schutz gegen schädliche Störungen zu bieten. -
Seite 5: Einleitung
Bei Verwendung nachgemachter (oder recycelter) Verbrauchsmaterialien kann die Qualität nicht garantiert werden. Zudem kann es zu Schäden am Drucker kommen. Bei Bixolon Co., Ltd. arbeiten wir stets an der Verbesserung der Produktfunktionen und - qualität. Hierdurch können die technischen Daten des Produkts und die Inhalte des Handbuchs Ä... -
Seite 6: Inhaltsverzeichnis
SRP-350/352III ■ Inhaltsverzeichnis 1. Aufstellen des Druckers ....................7 1-1 Auspacken ........................ 7 1-2 Anschließ en der Kabel ....................8 1-2-1 USB-Kabel ....................8 1-2-2 Serielles Kabel(RS-232C)................8 1-2-3 Paralleles Kabel(IEEE1284) ............... 10 1-2-4 Ethernet-Kabel .................... 11 1-3 Anschließ en der Schublade ..................12 1-4 Einrichten der DIP-Schalter .................. -
Seite 7: Aufstellen Des Druckers
SRP-350/352III 1. Aufstellen des Druckers 1-1 Auspacken Im Lieferumfang des Druckers sollten die folgenden Teile enthalten sein. Wenden Sie sich an den Händler, wenn Teile beschädigt sein sollten oder fehlen. SRP-350/352III Kabelabdeckung Papierrolle Installationsanweisung AC/DC-Adapter Netzkabel - 7 - Rev. 1.03... -
Seite 8: Anschließ En Der Kabel
SRP-350/352III 1-2 Anschließ en der Kabel Der Host-Computer kann über ein Schnittstellenkabel an den Drucker angeschlossen werden, das den Spezifikationen von Drucker und Host-Computer entspricht (POS/ECR). Die Schublade muss den Spezifikationen des Druckers entsprechen. ※ Achtung Stellen Sie vor dem Anschluss von Kabeln sicher, dass sowohl Drucker als auch Host ausgeschaltet sind. - Seite 9 SRP-350/352III 1-2-2-2 Duale Schnittstelle Anschluss Serielles Kabel USB-Anschlus Kassenschublade Netzanschluss Stift-Nr. Signalname Richtung Funktion Gehäuse- Main Gehäuse-Erdung Ausgang Datenübertragung Eingang Datenempfang Dieses Signal gibt an, ob der Host-Computer Daten empfängt (Hardware-Flusskontrolle). 1) MARK (Logik 1): Der Host-Computer kann Daten empfangen.
-
Seite 10: Paralleles Kabel(Ieee1284)
SRP-350/352III 1-2-3 Paralleles Kabel(IEEE1284) Anschluss Kassenschublade Paralleles Kabel Netzanschluss USB-Anschluss Stift-Nr. Quelle Kompatibilitätsmodus Nibble-Modus Host nStrobe HostClk Host/Drucker Data 0 (LSB) Host/Drucker Daten 1 Host/Drucker Daten 2 Host/Drucker Daten 3 Host/Drucker Daten 4 Host/Drucker Daten 5 Host/Drucker Daten 6 Host/Drucker... -
Seite 11: Ethernet-Kabel
SRP-350/352III 1-2-4 Ethernet-Kabel Ethernet- Anschluss Anschluss Kassenschublade Netzanschluss USB-Anschluss Stift-Nr. Signalname Farbe Funktion Weiß -Orange Ü bertragen + Orange Ü bertragen - Weiß -Grün Empfangen + Blau Weiß -Blau Grün Empfangen - Weiß -Braun Braun * Weitere Informationen erhalten Sie im Ethernet-Benutzerhandbuch auf unserer Website. -
Seite 12: Anschließ En Der Schublade
SRP-350/352III 1-3 Anschließ en der Schublade Schließ en Sie das Anschlusskabel für die Kassenschublade am Anschluss für die Kassenschublade auf der Rückseite des Druckers an. ※ Warnung Die Kassenschublade muss den Druckerspezifikationen entsprechen. Wird eine inkompatible Kassenschublade angeschlossen, kann dies zu Fehlfunktionen von Kassenschublade und Drucker führen. -
Seite 13: Einrichten Der Dip-Schalter
SRP-350/352III 1-4 Einrichten der DIP-Schalter 1-4-1 Serielle Schnittstelle • DIP-Schalter 1 Schalter Funktion Standard Automatischer Aktiviert Deaktiviert Zeilenvorschub Flusskontrolle XEIN/XAUS DTR/DSR Datenlänge 7 Bit 8 Bit Paritätsprüfung Nein Paritätsauswahl GERADE UNGERADE Auswahl Baudrate (bps) Siehe Tabelle 1 • DIP-Schalter 2... - Seite 14 SRP-350/352III • Tabelle 1 – Auswahl der Baudrate (bps) Ü bertragungsgesch Standard windigkeit 2400 4800 9600 19200 9600 38400 57600 115200 • Tabelle 2 – Auswahl Druckdichte Druckdichte Standard Stufe 1 - Stufe 1 ist Standard Stufe 2 - Stufe 4 ist am...
-
Seite 15: Einlegen Und Austauschen Des Papiers
SRP-350/352III 1-5 Einlegen und Austauschen des Papiers ※ Achtung Verwenden Sie Papierrollen, welche den Spezifikationen entsprechen. Verwenden Sie keine Papierrollen, bei denen das Papierende auf dem Kern festgeklebt ist, denn der Drucker kann das Papierende nicht ordnungsgemäß erkennen. 1-5-1 Stellen Sie sicher, dass der Drucker keine Daten empfängt. Anderenfalls könnte es zu Datenverlusten kommen. - Seite 16 SRP-350/352III 1-5-5 Achten Sie auf die richtige Ausrichtung des Papiers. 1-5-6 Ziehen Sie einen kleinen Teil des Papiers wie dargestellt heraus. Schließen Sie dann die Abdeckung. ※ Achtung Drücken Sie beim Schließ en der Abdeckung fest auf die Mitte der Abdeckung, um ein falsches Laden von Papier zu vermeiden.
-
Seite 17: Empfohlene Papiersorten
SRP-350/352III 1-6 Empfohlene Papiersorten - TF50KS-E (Papierstärke: 65 μm): Nippon Paper Industries Co., Ltd. - PD 160R (Papierstärke: 75 μm): New Oji Paper Mfg. Co., Ltd. - P350 (Papierstärke: 62 μm): Kansaki Specialty Paper, Inc. (USA) ※ Achtung Kommt eine andere Papiersorte als eine der empfohlenen zum Einsatz, kann dies zu TPH- Schäden oder einer Verschlechterung der Druckqualität führen. -
Seite 18: Papierstau Beheben
SRP-350/352III 1-8 Papierstau beheben 1-8-1 Schalten Sie im Falle eines Papierstaus den Drucker aus und wieder ein. Ö ffnen Sie die Abdeckung und entnehmen Sie das gestaute Papier. ※ Bei einem leichten Papierstau ist es mö glich, die Schneide wieder in die Ausgangsposition zu bringen und die Abdeckung zu ö... -
Seite 19: Anpassen Der Position Des Papierendesensors
1-9 Anpassen der Position des Papierendesensors Die Geräte der Serie SRP-350/352III verfügen über einen Papierendesensor, der ein en Alarm ausgibt, wenn sich das Papier dem Ende zuneigt. Die Serie SRP-350/352II I kann an einer Wand oder auf einem Tisch angebracht werden. -
Seite 20: Anschließ En Eines Computers
SRP-350/352III 1-11 Anschließ en eines Computers Schließ en Sie einen Computer über das mitgelieferte Kabel an. 1-11-1 Stecken Sie den Stecker in den Schnittstellenanschluss des Druckers. 1-11-2 Ziehen Sie die Schrauben am Stecker an. 1-11-3 Schließ en Sie das andere Ende des parallelen Kabels am Computer an. -
Seite 21: Selbsttest
SRP-350/352III 2. Selbsttest Der Selbsttest überprüft, ob der Drucker irgendwelche Probleme aufweist. Sollte der Drucker nicht einwandfrei funktionieren, wenden Sie sich bitte an Ihren Händler. Der Selbsttest wird wie folgt durchgeführt: 2-1 Ü berprüfen Sie, ob die Papierrolle richtig installiert wurde. -
Seite 22: Hexadezimal-Dump
SRP-350/352III 3. Hexadezimal-Dump Ü ber diese Funktion können erfahrene Benutzer sehen, welche Daten der Drucker empfängt. Dies kann bei Software-Problemen hilfreich sein. Aktivieren Sie die Hexadezimal-Dump-Funktion, druckt der Drucker zusammen mit einer Anleitung zum Auffinden spezifischer Befehle alle Befehle und Daten im Hexadezimal-Format aus. -
Seite 23: Spezifikationen
SRP-350/352III 4. Spezifikationen Druckmethode Thermo-Transferdruck SRP-350III: 180 dpi (7dots/mm) Punktdichte SRP-352III: 203 dpi (8dots/mm) 3Zoll 72 mm Druckbreite 2Zoll 48 mm 3Zoll 79.5±0.5 mm Rollenbreite 2Zoll 57.5±0.5 mm SRP-350III: 42 (Schriftart A) / 56 (Schriftart B) / 56 (Schriftart C) -
Seite 24: Anhang
SRP-350/352III 5. Anhang 5-1 Reinigen des Druckers Papierstaub im Drucker kann zur Verschlechterung der Druckqualität führen. Sollte dies der Fall sein, reinigen Sie den Drucker wie folgt. 5-1-1 Ö ffnen Sie die Papierabdeckung und entnehmen Sie eventuell vorhandenes Papier. 5-1-2 Reinigen Sie den Druckkopf Wattestäbchen, das mit einem alkoholischen Lösemittel angefeuchtet ist.
