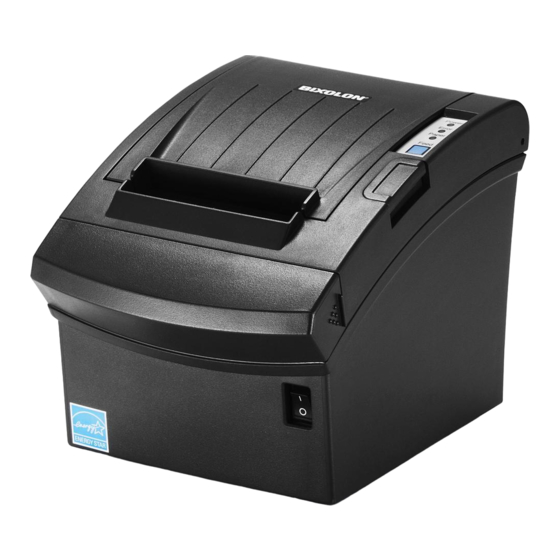

- Seite 1 Benutzerhandbuch SRP-350 Thermodrucker Rev. 1.09 http://www.bixolon.com...
-
Seite 2: Sicherheitsmaßnahmen
SRP-350 ■ Sicherheitsmaß nahmen Befolgen Sie die folgenden Sicherheitshinweise bei der Verwendung des Gerätes, um Gefahren und Materialschäden vorzubeugen. WARNUNG Die Nichtbeachtung der folgenden Anweisungen kann zu schweren Verletzungen und Tod führen. Nie mehrere Geräte in eine Mehrfachsteckdose. Nur den mitgelieferten Adapter verwenden. - Seite 3 SRP-350 VORSICHT Die Nichtbeachtung der folgenden Anweisungen kann zu leichten Verletzungen und Sachschäden führen. Sollten vom Drucker unnormale Rauch-, Geruchs- o Trocknungsmittel von Kindern fernhalten. der Geräuschentwicklungen ausgehen, den Drucker • Anderenfalls könnten Kinder dies verschlucken. von der Netzversorgung trennen, bevor die folgend en Maß...
-
Seite 4: Aufkleber-Material
SRP-350 ■ Warning - U.S.A This equipment has been tested and found to comply with the limits for a Class A digital device pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. -
Seite 5: Einführung
SRP-350 ■ Einfü hrung Die Rollendrucker der Reihe SRP-350 sind für die Verwendung mit elektronischen Geräten ausgelegt, wie beispielsweise ECR- und POS-Systemen, Bankgeräten, Computerperipher iegeräten usw. Die Hauptfunktionen des Druckers sind: 1. Hochgeschwindigkeitsdruck: 46,2 Zeilen pro Sekunde. 2. Geräuscharmer Thermodruck. -
Seite 6: Inhaltsverzeichnis
SRP-350 Inhaltsverzeichnis ■ 1. Aufstellen des Druckers ....................7 1-1 Entpacken 1-2 Kabelanschluss 1-2-1 Serielle Schnittstelle (RS-232C) ..............8 1-2-2 Serielle Schnittstelle (RS-485) ............... 9 1-2-3 Parallele Schnittstelle (IEEE1284) ............... 10 1-2-4 USB-Schnittstelle ..................11 1-3 Schubladenanschluss 1-4 Einrichten der DIP-Schalter 1-4-1 Serielle Schnittstelle .................. -
Seite 7: Aufstellen Des Druckers
SRP-350 1. Aufstellen des Druckers 1-1 Entpacken Der Karton des Druckers sollte folgende Komponenten enthalten. Wenden Sie sich bitte an Ihren Händler, wenn Komponenten fehlen oder beschädigt sein sollten. SRP-350 Kabelabdeckung Rollenpapier Benutzerhandbuch Wechselstromadapter Netzkabel - 7 - Rev. 1.09... -
Seite 8: Kabelanschluss
SRP-350 1-2 Kabelanschluss Sie können bis zu drei Kabel an den Drucker anschließ en. Alle Kabel werden am Anschlussfeld auf der Rückseite des Druckers (siehe unten) angeschlossen. ※ HINWEIS - Stellen Sie vor dem Anschluss von Kabeln sicher, dass sowohl Drucker als auch Host a usgeschaltet sind. -
Seite 9: Serielle Schnittstelle (Rs-485)
SRP-350 1-2-2 Serielle Schnittstelle (RS-485) IFA-SF TYPE Schubladenaus- Netz- Schnittstellenanschluss wurfanschluss anschluss ※ Steht auf der seriellen Schnittstellenplatine der DIP-Schalter auf „ON“, sind DTR und RTS miteinander verbunden. DRUCKER- HOST- SEITE SEITE Kontaktnr. Signalname Richtung Funktion FGND Gehäusemasse Ausgang Datensenden... -
Seite 10: Parallele Schnittstelle (Ieee1284)
SRP-350 1-2-3 Parallele Schnittstelle (IEEE1284) IFA-P TYPE Schubladenaus- Netz- Schnittstellenanschluss wurfanschluss anschluss Kontakt Kompatibilitäts- Quelle Halbbytemodus Bytemodus modus Host nStrobe HostClk HostClk Host/Drucker Daten 0 (LSB) Daten 0 (LSB) Host/Drucker Daten 1 Daten 1 Host/Drucker Daten 2 Daten 2 Host/Drucker... -
Seite 11: Usb-Schnittstelle
SRP-350 1-2-4 USB-Schnittstelle IFA-U TYPE Schubladenaus- Netz- USB-Anschluss wurfanschluss anschluss Kontaktnr. Signalname Zuweisung (Farbe) Funktion Mantel Schirm Ableitung Gehäusemasse VBUS Host-Netz Weiß Datenleitung (D-) Grün Datenleitung (D+) Schwarz Messerde 1-3 Schubladenanschluss ※ WARNUNG - Verwenden Sie eine Schublade, die den technischen Daten des Druckers entspricht. -
Seite 12: Einrichten Der Dip-Schalter
SRP-350 1-4 Einrichten der DIP-Schalter 1-4-1 Serielle Schnittstelle Funktion Standard Autom. Zeilenvorschub Immer aktiviert Immer aktiviert Reserviert Quittierungsüberwachung XAN/AUS DTR/DSR Wortlänge 7 Bits 8 Bits Paritätsprüfung Nein Paritätsauswahl GERADE UNGERADE Baudratenauswahl Siehe folgende Tabelle DIP-Schaltereinstellung 1 Funktion SW – 7 SW –... -
Seite 13: Parallel- Und Usb-Schnittstelle
SRP-350 1-4-2 Parallel- und USB-Schnittstelle Funktion Standard Autom. Zeilenvorschub Immer aktiviert Immer aktiviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert DIP-Schaltereinstellung 1 Funktion Funktion Standard Auswahl Codeseite Siehe folgende Tabelle 3 Interne Klingel Interne Klingel Steuerung interne Klingel deaktivieren aktivieren Auswahl autom. -
Seite 14: Ein- Und Ersetzen Der Papierrolle
SRP-350 1-5 Ein- und Ersetzen der Papierrolle ※ HINWEIS - Verwenden Sie ausschließ lich Papierrollen, die den technischen Daten entsprechen. Verwenden Sie keine Papierrollen, deren Enden an den Kern angeklebt sind. Der Drucker kann in diesem Fall das Papierende nicht korrekt erfassen. - Seite 15 SRP-350 1-5-5 Achten Sie auf die Richtung, in der das Papier von der Rolle gewickelt wird. 1-5-6 Ziehen Sie ein kleines Stück Papier wie dargestellt heraus. Schließ en Sie dann die Abdeckung. ※ HINWEIS - Drücken Sie beim Schließ en der Abdeckung fest auf die Mitte der Druckerabdeckung, umein fehlerhaftes Laden des Papiers zu verhindern.
-
Seite 16: Anpassungen Und Einstellungen
SRP-350 1-6 Anpassungen und Einstellungen Werkseitig ist der SRP-350 so eingerichtet, dass er für die meisten Benutzer geeignet ist. Bei speziellen Anforderungen können allerdings Einstellungen notwendig sein. Ü ber DIP-Schalter können Sie die Kommunikationseinstellungen, wie beispielsweise Quittungsüberwachung und Paritätsprüfung als auch Druckdichte, ändern. -
Seite 17: Computeranschluss
SRP-350 1-8 Computeranschluss Es wird ein geeignetes Schnittstellenkabel benötigt. 1-8-1 Stecken Sie den Kabelstecker sicher in den Druckerschnittstellenanschluss. 1-8-2 Drehen Sie die Schrauben an beiden Seiten des Kabelsteckers fest. 1-8-3 Schließen Sie das andere Ende des Kabels an den Computer an. -
Seite 18: Selbsttest
SRP-350 2. Selbsttest Ü ber den Selbsttest wird geprüft, ob Probleme mit dem Drucker vorliegen. Wenden Sie sich an den Händler, wenn der Drucker nicht ordnungsgemäß arbeiten sollte. Der Selbsttest prüft Folgendes: 2-1 Stellen Sie sicher, dass die Papierrolle richtig eingesetzt wurde. -
Seite 19: Hexadezimaler Speicherausdruck
SRP-350 3. Hexadezimaler Speicherausdruck Ü ber diese Funktion können erfahrene Benutzer einsehen, welche Daten zum Drucker gesendet werden. Diese Funktion kann bei der Aufspürung von Softwarefehlern hilfreich sein. Wenn Sie die Funktion des hexadezimalen Speicherausdruckes einschalten, druckt der Drucker alle Befehle und Daten im hexadezimalen Format mit einem Anweisungsabschnitt über das Auffinden der spezifischen Befehle. -
Seite 20: Technische Daten
SRP-350 4. Technische Daten Druckmethode Thermozeilendruck Punktdichte 180 dpi (7 Punkte/mm) Druckbreite 72 mm Papierbreite 79.5±0.5 mm Zeichen pro Zeile (standardmäß ig) 42 (Schriftart A) 56 (Schriftart B) Druckgeschwindigkeit 46,2 Zeilen/Sek. 150 mm/Sek Empfangspuffergröß e 4 Kilobyte ※ HINWEIS : Die Druckgeschwindigkeit kann abhängig von der Datenübertragungsgeschwindigkeit und der Kombination der... -
Seite 21: Anhang
SRP-350 5. Anhang 5-1 Reinigen des Druckers Papierstaub innerhalb des Druckers kann zu Qualitätsverlusten der Ausdrucke führen. Reinigen Sie in diesem Fall den Drucker wie folgt: 5-1-1 Ö ffnen Sie die Druckerabdeckung und entfernen Sie das Papier, falls vorhanden. 5-1-2 Reinigen Sie den Druckkopf mit einem in einem alkoholhaltigen Lösemittel getauchten Baumwolltupfer.
