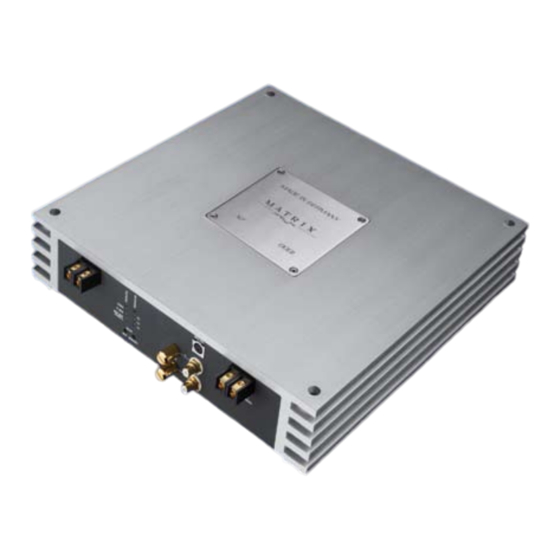

- Seite 1 MATRIX X2 Bedienungsanleitung Instr uction Manu al...
- Seite 2 Innovationspreise bestätigen unsere Arbeit. Unserem Verstärker BRAX Matrix X2 haben wir alles mit auf dem Weg gegeben, um in Bezug auf Klangqualität, Verarbei- tung und Langlebigkeit neue Maßstäbe zu setzen. Wir sind sehr stolz darauf, Ihnen mit diesem Gerät ein High-End Produkt MADE IN GERMANY anbieten zu können.
-
Seite 3: Die Brax-Philosophie
High-End-Statement: Jahrelange Entwicklung, innovative Technologien und eine äußerst penibele Fer- tigung in Kombination mit der Liebe zur Musik als treibende Kraft für unsere Arbeit machen die BRAX Matrix X2 zweifellos zur kraftvollsten und klangstärksten Zweikanalendstufe der Welt. -
Seite 5: Der Aufbau Der Endstufe
Entstördrossel bis 300 Ampere mit ge- Schaltnetzteile und sorgt somit für eine kons- ringem Innenwiderstand. tante Spannungsversorgung der MOS FET Der separate Anschluss für BRAX-Power-Stabili- Endstufentransistoren. Außerdem überwacht zer direkt an den Schalttransistoren garantiert ei- er mit Hilfe der Schutzelektronik die komplette... -
Seite 6: Anschlüsse Und Bedienelemente
ANSCHLÜSSE UND BEDIENELEMENTE Anschluss Remoteleitung Anschluss BRAX Power Stabilizer (Plus) Anschluss Massekabel Anschluss BRAX Power Stabilizer (Minus) Anschluss Batteriekabel Lautsprecheranschlussklemmen Impedanzeinstellung CPS - Colour Protection System Levelregler CPS - Colour Protection System Signaleingänge Stereo/Bridged/Mono Taster Symmetrische Signaleingänge... - Seite 7 Einbau von einem autorisierten BRAX-Fachhändler durchführen zu lassen. Durch den qualifizierten Einbau erhalten Sie den Anspruch auf unsere gesonderten Garantieleistungen. Ferner wird Ihnen Ihr BRAX-Fach- händler bei der richtigen Wahl weiterer Komponenten helfen, sowie Sie bei der Berücksichtigung sicherheitstech- nischer und klanglicher Aspekte beraten.
- Seite 8 Als Berechnungshilfe für Stromkabel, die nicht länger als 5m sind, gilt maximal 5 A pro mm². Wir empfehlen für den Ver- stärker BRAX Matrix X2 einen Mindestquerschnitt von 35 mm² für die Plus 12-Volt-Versorgungsleitung und für das Masse- kabel. Als Remote-Leitung sollte ein Querschnitt von mindestens 1 mm² verwendet werden. Um die optimale Klangqualität und eine störungsfreie Musikwiedergabe zu gewährleisten, sollte darauf geachtet werden, dass alle Schraubverbindungen...
- Seite 9 Anschlüsse BRAX Power Stabilizer Durch den Anschluss eines BRAX Power Stabilizers werden Belastungsspitzen im Bereich Stromversorgung ausgegli- chen. Somit hat der Verstärker immer genug Energie um seine Kraft voll zu entfalten. Ausstattungsmerkmale und Bedienelemente Lautsprecheranschlussklemmen Die Klemmen dienen zum Anschluss der Lautsprecherleitungen. Verbinden Sie niemals die Lautsprecherleitungen mit der Kfz-Masse (Fahrzeugkarosserie).
- Seite 10 Line-Outputs des Steuergerätes oder eines Vorverstärkers verbunden werden. Diese Anschlüsse sind vergol- det um eine bessere NF-Übertragung zu gewährleisten. Symmetrische Signaleingänge Der Verstärker BRAX Matrix X2 verfügt über zwei symmetrische Signaleingänge mit deren Hilfe sich Störungen auf dem Signalweg eliminieren lassen.
-
Seite 11: Technische Daten
Abmessungen (H x B x T) in mm....74 x 330 x 330 Gewicht netto............8,5 kg WAS IST WENN? Die BRAX Matrix X2 befindet sich im Protection Modus und die gelbe LED leuchtet. Ursache: Die Lautsprecherverkabelung ist fehlerhaft, Kurzschluss untereinander oder zum Kfz-Chassis. -
Seite 12: Garantiebestimmungen
BRAX-Produkte geniessen aufgrund ihres überaus hohen Qualitätsniveaus international einen ausgezeichneten Ruf. Grundsätzlich gewähren wir eine Garantiezeit von 2 Jahren. Für Erstbesitzer des Verstärkers BRAX Matrix X2 mit Nachweis eines fachgerechten Einbaus bieten wir eine „lebenslange“ Garantie (bis 30 Jahre beginnend mit dem Kaufdatum). - Seite 24 Audiotec Fischer GmbH Gewerbegebiet Lake II · Hünegräben 26 · D-57392 Schmallenberg Tel.: +49 (0) 2972-97880 · Fax: +49 (0) 2972-978888 E-mail: brax@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
