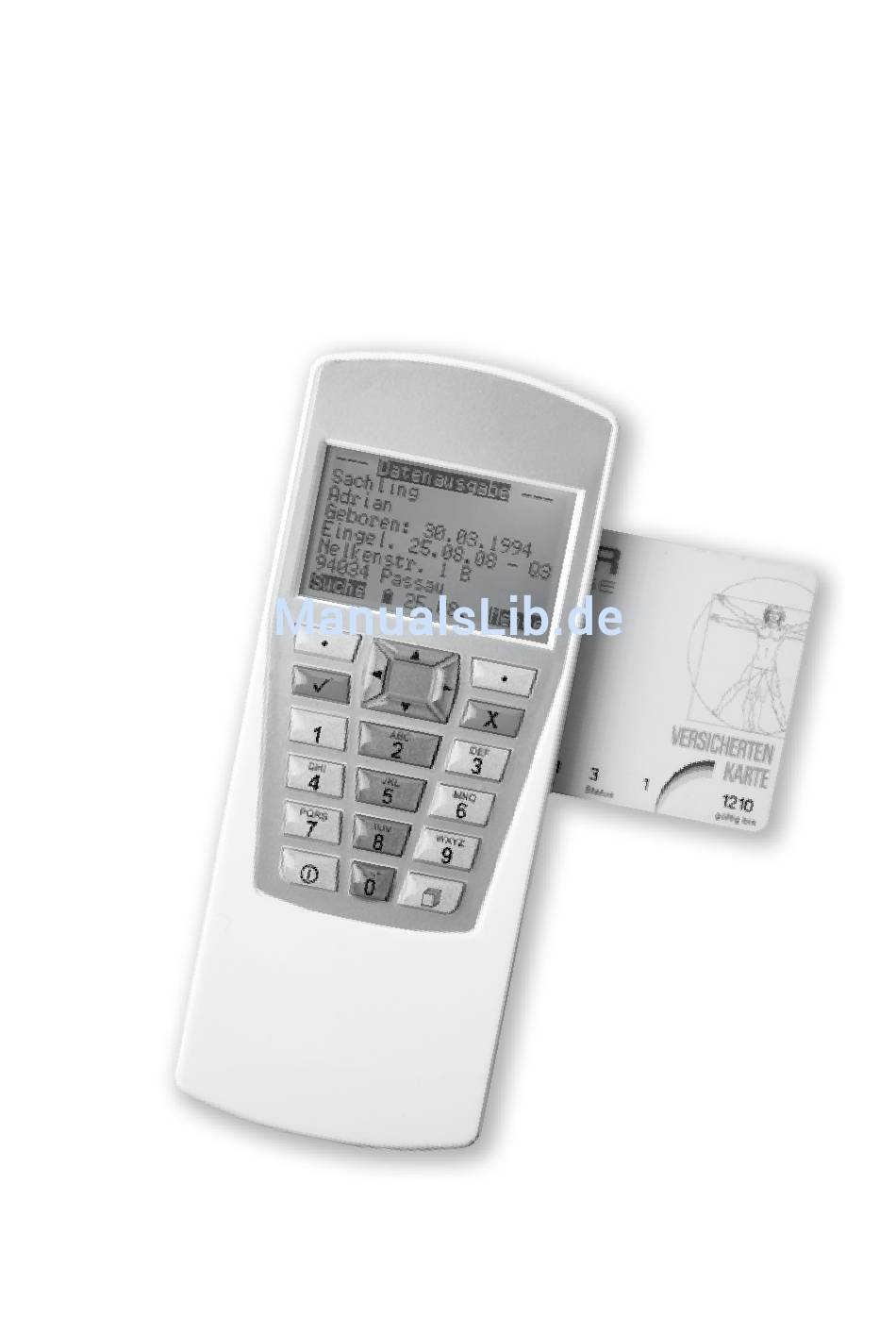

- Seite 1 Bedienungsanleitung ZEMO-VML-GK1 (Versichertenkarten-Mobil-Leser) gem. § 19 BMV (KVK) und mobKT 0.52 (eGK Basisrollout) (c) Trend EDV Ralf Sachling Franz-Straßer-Str. 1 94036 Passau www.zemo.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........Seite 1 Vorwort ............ Seite 2 Allgemeines ..........Seite 3 Technische Daten........Seite 4 Grundlegende Bedienung ......Seite 5 Versichertenkarte speichern ..... Seite 6 Authorisierung durch PIN ......Seite 7 Anschluß per USB-Kabel am PC ....Seite 8 Versichertenkarte an PC übertragen .. -
Seite 3: Vorwort
Praxis- software bzw. in den Drucker (mit optionalem Seriell-Parallel-Wandler) zu übertragen. Zusätzlich läßt sich der VML-GK1 auch wie ein normales Versichertenkartenlesegerät ohne Speicherfunktion betreiben. Bei der Entwicklung des VML-GK1 haben wir Schwächen bestehender Geräte, wie z.B. -
Seite 4: Allgemeines
Allgemeines Seite 3 Wichtig vor der ersten Inbetriebnahme!!! Der Zugriff auf die im Gerät gespeicherten Daten ist nur nach einer Authorisierung durch PIN-Eingabe möglich. Bitte ändern Sie vor der ersten Inbetriebnahme die Standard-Pin 0000 in eine nur Ihnen bekannte PIN-Nr. (Seite 7) Grafik-Display: Beim Einschalten sehen Sie kurz im Display wie viele Plätze noch frei sind und wie viele... -
Seite 5: Technische Daten
182g incl. Batterien Chipkartenleser: 1 Stk. Full-size ID-1 Leser 2 Stk. SIM-size ID-0 Leser optionaler Ausbau: 1 Stk. Full-size ID-1 Leser (VML-GK2) Lieferumfang: 1 VML-GK1 Versichertenkartenleser, 2 1,5V Batterie, 1 x USB-Anschlußkabel, 1 Handbuch Optionales Zubehör: VML-GK1-RS232-Kabel (PC-Anschlußkabel für serielle Schnittstelle) VML-Seriell-Parallel-Konverter... -
Seite 6: Grundlegende Bedienung
Grundlegende Bedienungselemente Seite 5 Die Bedienung des Gerätes erfolgt über die integrierte Tastatur. Wir haben uns bemüht die Bedienung des Gerätes so intuitiv wie möglich zu gestalten. Die Tasten haben folgende Funktionen: Datumsanzeige Batterie- anzeige Funktions- Funktions- Taste1 Taste2 Abbruch-Taste OK-Taste (Auswahl best.) Zifferntasten... -
Seite 7: Versichertenkarte Speichern
Versichertenkarte speichern Seite 6 1) Karte speichern: Wichtig! Bitte prüfen Sie beim Einlesen, ob die Karte zum richtigen Datum gespeichert wurde, da das Einlese- datum mit in die Praxissoftware übertragen wird! Durch Einstecken einer Versichertenkarte in den Leseschlitz schaltet sich das VML- GK1 ein. -
Seite 8: Authorisierung Durch Pin
Zugriff auf die im Gerät befindlichen Daten und sicherheitsrelevanten Funktionen nur nach einer Authorisierung erfolgen kann. Das VML-GK1 unterstützt die Authorisierung mittels Zugangs-PIN: Bei der Auslieferung ist das VML auf die Zugangs-PIN: 0000 eingestellt. Sie werden zur PIN-Eingabe aufgefordert, wenn Sie das Gerät mittels der Einschalt-Taste einschalten. -
Seite 9: Anschluß Per Usb-Kabel Am Pc
USB-Anschluß PC Seite 8 Das VML-GK1 können sie mit dem beiliegenden USB-Kabel an Ihren PC anschließen. Hierbei wird ein “virtueller” COM-Port (serielle Schnittstelle) auf ihrem PC eingerichtet. Windows benötigt hierfür einen Treiber. Diesen finden Sie auf der beiliegenden Treiber-CD. Nach erfolgreicher Installation finden Sie das ZEMO-VML im Gerätemanager Ihres Windows-... -
Seite 10: Versichertenkarte An Pc Übertragen
Versichertenkarten an den PC übertragen Seite 9 Schließen sie das VML-GK1 mit dem mitgelieferten Kabel an eine freie USB- Schnittstelle Ihres PC an. Schalten Sie das Gerät mit der Einschalttaste an. Anschließend müssen Sie sich beim Gerät durch PIN-Eingabe authorisieren. -
Seite 11: Versichertenkarten Suchen
Versichertenkarten suchen Seite 10 Das VML bietet die Möglichkeit Patienten nach Namen (alphabetisch) oder nach Einlesedatum (chronologisch) zu suchen. Ist im Optionsmenü Sortierung “durch Auswahl” eingestellt erfolgt jedesmal eine Abfrage wie die Suche erfolgen soll. Als Standard ist die “Alphabetische Suche” eingestellt. Nach der Authorisierung mittels Pin stehen Ihnen die Suchfunktionen zur Verfügung: a) “Alphabetische Suche”... -
Seite 12: Anschluß An Einen Praxisdrucker
Druckeranschluß /Druckeinstellungen Seite 11 Das VML-GK1 ermöglicht das Bedrucken von Formularköpfen, sowohl beim Speichern, als auch mit Daten die bereits gespeichert sind. Schließen sie das VML-GK1 mit dem optionalen VML-Seriell-Parallel-Konverter an Arztnummer die parallele (centronics) Schnittstelle Ihres einstellen: Praxisdruckers an. -
Seite 13: Formularkopfdruck
Formularkopfdruck Seite 12 Formulardruck: Voraussetzung: Der Drucker ist korrekt angeschlossen und ein Formular wurde in den Drucker eingelegt. 1) Formulardruck beim “Chipkarten speichern” Bei gesteckter Versichertenkarte haben Sie die Möglichkeit durch Menütaste + 1 einen Formulardruck auszulösen 2) Formulardruck bei bereits “gespeicherten Versichertenkarten”: Nach der Authorisierung haben Sie Zugriff auf die gespeicherten Daten (Datenausgabe?) -
Seite 14: Aufbau Des Optionsmenü
Menüaufbau Optionsmenü Seite 13 Options- Optionsmenü verlassen menü - Datum stellen (nur möglich, wenn der Kartenspeicher leer ist) - Zeit stellen - Sortierung einstellen (alphabet. / Auswahlanz. / chronolog.) - Übertragungsformat einstellen (PC-ASN.1 / Festformat) - eGK Ü-Format wählen (Standard eGK / eGK als KVK) - Seriennummer anzeigen - Druck-Einstellung - Drucker wählen... -
Seite 15: Datum / Uhrzeit Einstellen
Datum / Uhrzeit einstellen Seite 14 1) Datum /Uhrzeit stellen: Um eine Manipulation am Einlesedatum zu Optionsmenü verhindern schreibt die Spezifikation der neuen aufrufen: mobilen Lesegeräte Sicherheitsmechanismen bezüglich der Datumseinstellung vor. Menüpunkt Datum stel- a) Es befinden sich keine Versichertenkarten im len anwählen: Gerät: =>Datum läßt sich uneingeschränkt einstellen... -
Seite 16: Versichertenkarten Löschen
Versichertenkarten löschen Seite 15 a) Einzelne Das VML-GK1 löscht an den PC übertragene Karte löschen: Karten automatisch aus dem Gerät. Bei einem Betrieb mit einem angeschlossenen Drucker werden die Karten nicht automatisch beim Formulardruck gelöscht, deshalb haben wir verschiedene Löschmöglichkeiten vorgesehen. -
Seite 17: Betrieb Im Direktmodus
KVK-Lesegerät) mit direktem Anschluß über die serielle Schnittstelle/USB- Schnittstelle an einen PC. 1) Vorbereitung: Verbinden Sie das VML-GK1-Lesegerät mit dem PC. Die Einstellung in Ihrer Praxissoftware ist die gleiche wie beim Übertragen gespeicherter Daten. 2) Karten in die Praxissoftware einlesen: a) Stecken sie eine Versichertenkarte in den Leser. -
Seite 18: Organisatorische Sicherheitshinweise
Organisatorische Sicherheitshinweise Seite 17 Bitte beachten Sie die organisatorischen Sicherheitshinweise (Org1-Org5)! Org 1: Der autorisierte Benutzer des Lesegerätes hat dafür zu sorgen, dass unbefugte Personen keinen Zugang zum Kartenlesegerät und der angeschlossenen Ausgabeeinheit erhalten. Das Lesegerät ist so zu betreiben, dass der Missbrauch auszuschließen ist. Org 2: Kennwörter und das Lesegerät sind getrennt und geschützt gegen den Zugriff von Unbefugten (Diebstahlgeschützt) und Missbrauch... -
Seite 19: Eg-Konformitätserklärung
Franz-Straßer-Str. 1 94036 Passau erklären in alleiniger Verantwortung, daß das Produkt, declare under our sole responsibility that the product, Chipkartenleser: ZEMO VML-GK V.1.0 (Bezeichnung, name) auf das sich diese Erklärung bezieht, mit der/den folgenden Norm(en) oder normativen Dokument(en) übereinstimmt. to which this declaration relates is in conformity with the following standard(s) or other normative document(s) EN 50021 - Störaussendung...
