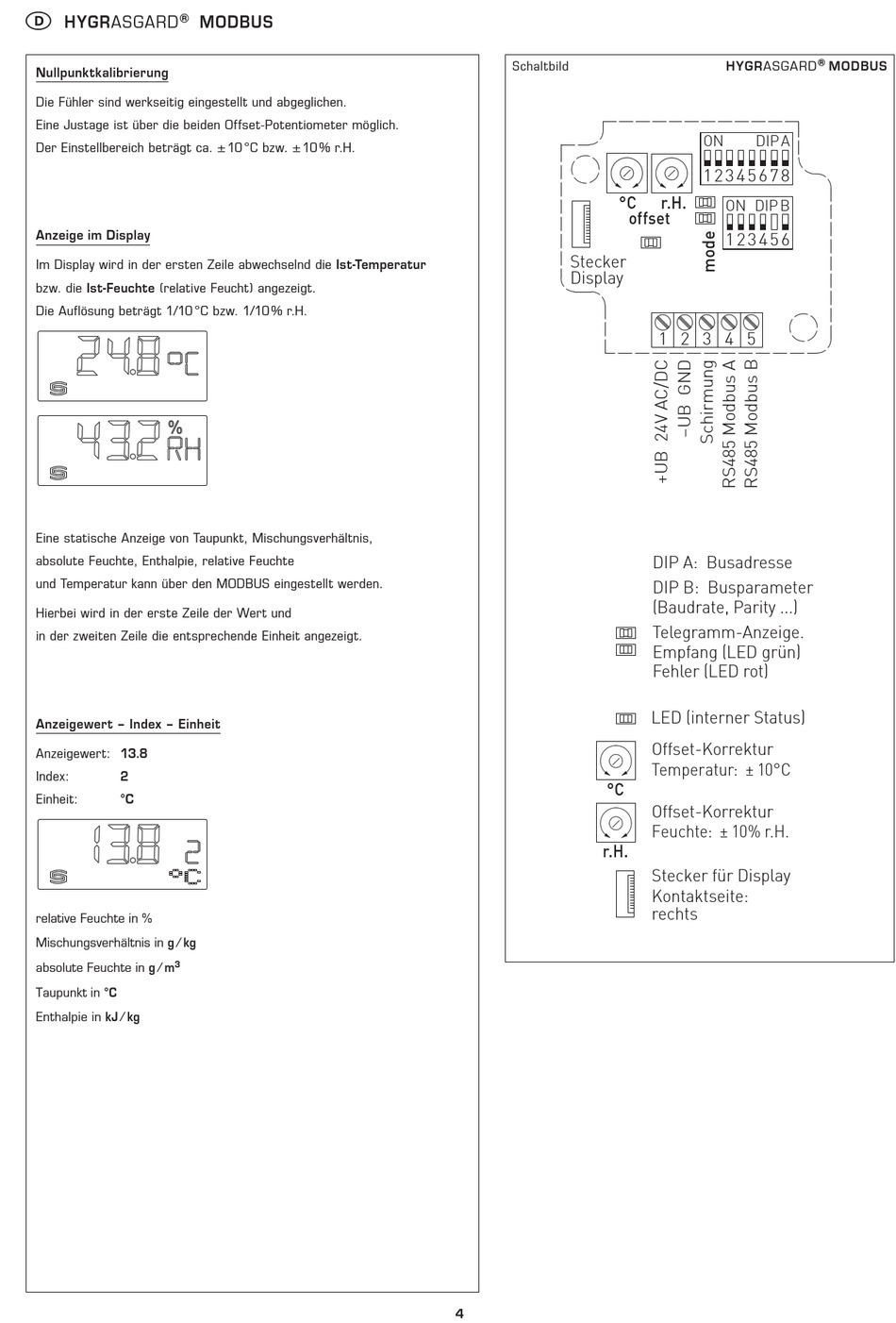

S+S REGELTECHNIK HYGRASGARD MODBUS Bedienungs- Und Montageanleitung Seite 4

D
®
HYGRASGARD
Nullpunktkalibrierung
Die Fühler sind werkseitig eingestellt und abgeglichen.
Eine Justage ist über die beiden Offset-Potentiometer möglich.
Der Einstellbereich beträgt ca. ± 10 °C bzw. ± 10 % r.H.
Anzeige im Display
Im Display wird in der ersten Zeile abwechselnd die Ist-Temperatur
bzw. die Ist-Feuchte (relative Feucht) angezeigt.
Die Auflösung beträgt 1/10 °C bzw. 1/10 % r.H.
Eine statische Anzeige von Taupunkt, Mischungsverhältnis,
absolute Feuchte, Enthalpie, relative Feuchte
und Temperatur kann über den MODBUS eingestellt werden.
Hierbei wird in der erste Zeile der Wert und
in der zweiten Zeile die entsprechende Einheit angezeigt.
Anzeigewert – Index – Einheit
Anzeigewert: 13.8
Index: 2
Einheit: °C
relative Feuchte in %
Mischungsverhältnis in g ⁄ kg
absolute Feuchte in g ⁄ m 3
Taupunkt in °C
Enthalpie in kJ ⁄ kg
MODBUS
°C
offset
Stecker
Display
Schaltbild
ON DIP A
1 2 3 4 5 6 7 8
r.H.
ON DIP B
1 2 3 4 5 6
1 2 3 4 5
4
HYGRASGARD
ON
1 2 3 4 5 6 7 8
°C r.H.
ON DIP B
offset
1 2 3 4 5 6
Stecker
Display
1 2 3 4 5
DIP A: Busadresse
DIP B: Busparameter
(Baudrate, Parity ...)
Telegramm-Anzeige.
Empfang (LED grün)
Fehler (LED rot)
LED (interner Status)
Offset-Korrektur
Temperatur: ± 10°C
°C
Offset-Korrektur
Feuchte: ± 10% r.H.
r.H.
Stecker für Display
Kontaktseite:
rechts
