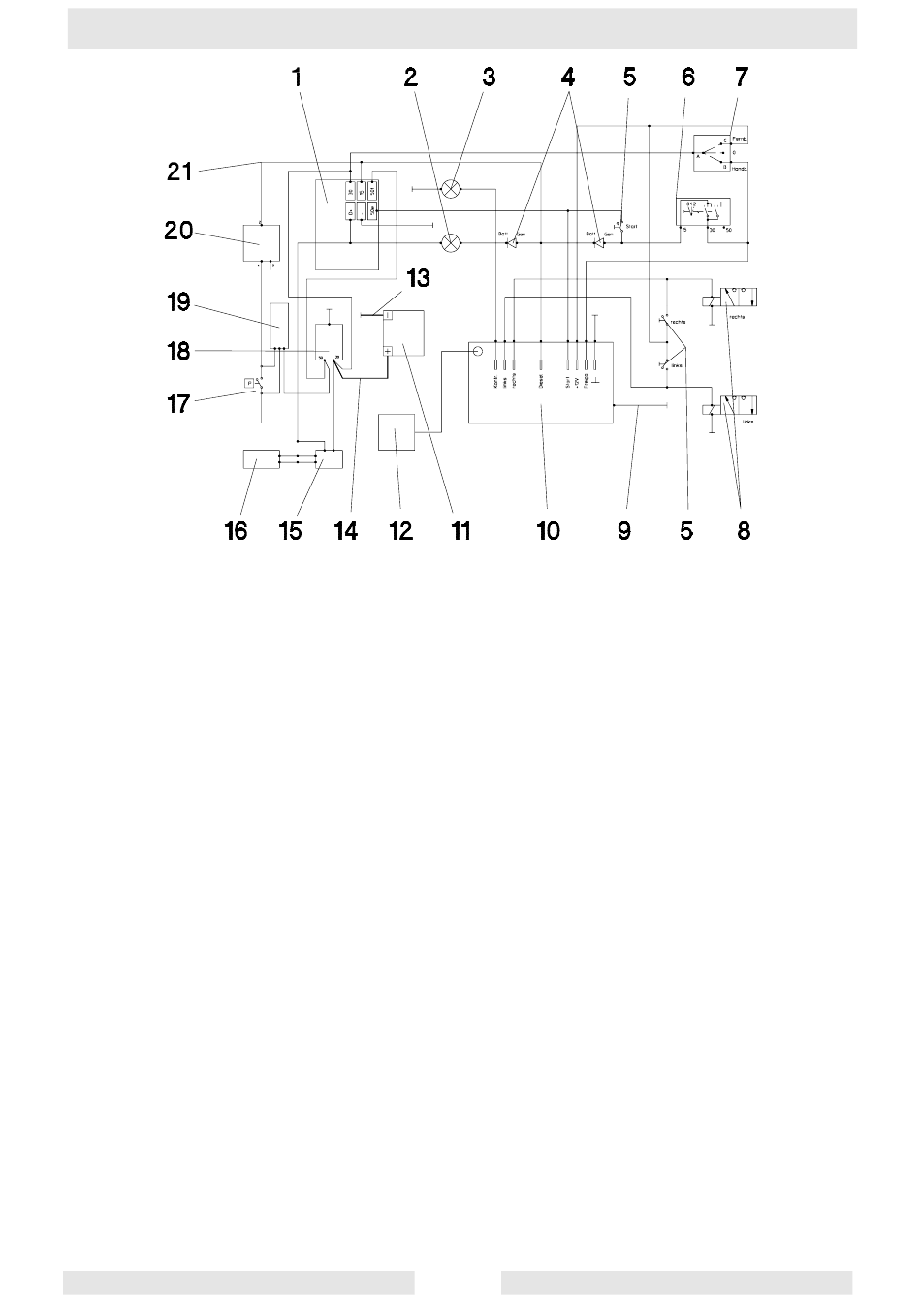

Elektroschaltplan - WACKER DPU 7060 RC Betriebsanleitung

1 Startwiederholsperre
2 Kontrolleuchte
3 Kontrolleuchte
4 Gleichrichterdiode
5 Drucktaster
6 Zündanlaßschalter
7 Drehschalter
8 Magnet-Sitz-Ventil
9 Masseleitung
10 Dekoder
11 Batterie
12 Empfängerauge
13 Minus-Pol-Leitung
14 Plus-Pol-Leitung
15 Regler
16 Generator
17 Öldruckschalter
18 Anlasser
19 Bypass
20 Kraftstoffabsperrventil
21 Kabelbaum
SK00426D-1
25

ELEKTROSCHALTPLAN
