Eneo VMC-17LCD-HMPG1 Montage- Und Betriebsanleitung Seite 6

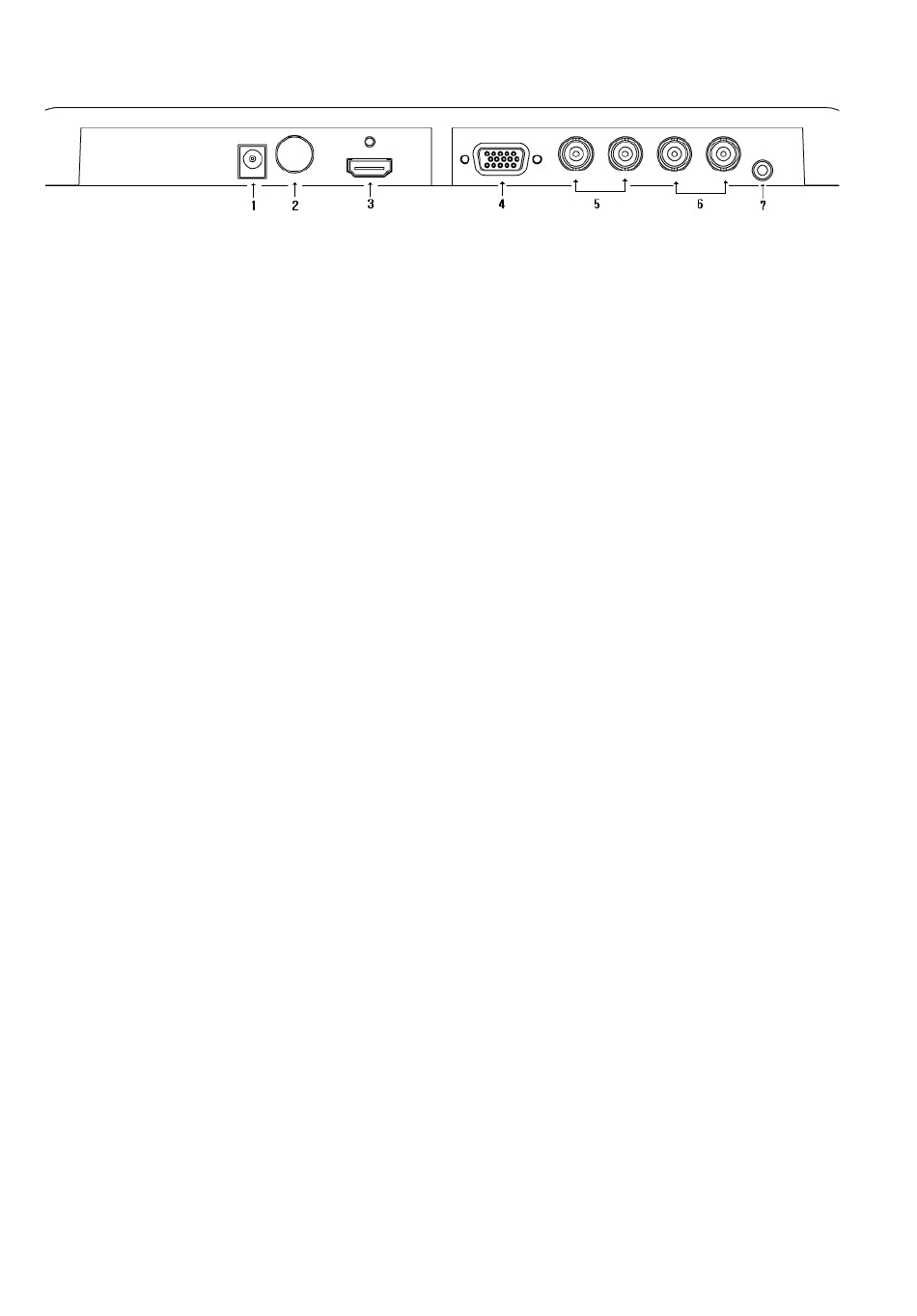

Anschlüsse auf der Rückseite
1. Netzteilanschluss
Den Stecker des mitgelieferten Netzteils an den VDC Anschluss anstecken. Der Spannungsversorgungs-
eingang am Monitor benötigt  Volt Gleichstrom aus dem Universalnetzteil (00-40VAC, siehe Tabelle der
technischen Daten für Einzelheiten zum Netzteil).
2. S-Video-Eingang
Zum Anschließen eines S-Video-Signals von einer Kamera oder einem DVR
3. HDMI-Eingang
Zum Anschließen eines HDMI-Signals von einem PC, einer Megapixel-Kamera oder einem DVR
4. RGB-Eingang
Mit dem Videoausgang Ihres PCs oder DVRs verbinden.
5. FBAS-Eingang/Ausgang (CVBS2)
Zum Anschließen eines BNC-Videosignals von einer Kamera oder einem DVR
6. FBAS-Eingang/Ausgang (CVBS1)
Zum Anschließen eines BNC-Videosignals von einer Kamera oder einem DVR
7. Audio-Eingang
Zum Anschließen eines Audio-Signals von einem PC oder einem DVR
6
