oventrop Regumat RTA-180 Einbauanleitung

E
Rücklauf vom
HK / Pufferspeicher
123
1
G 1 ⁄
2
1
G 1 ⁄
2
Rücklauf
zum Kessel
min. Temperatur 55°C

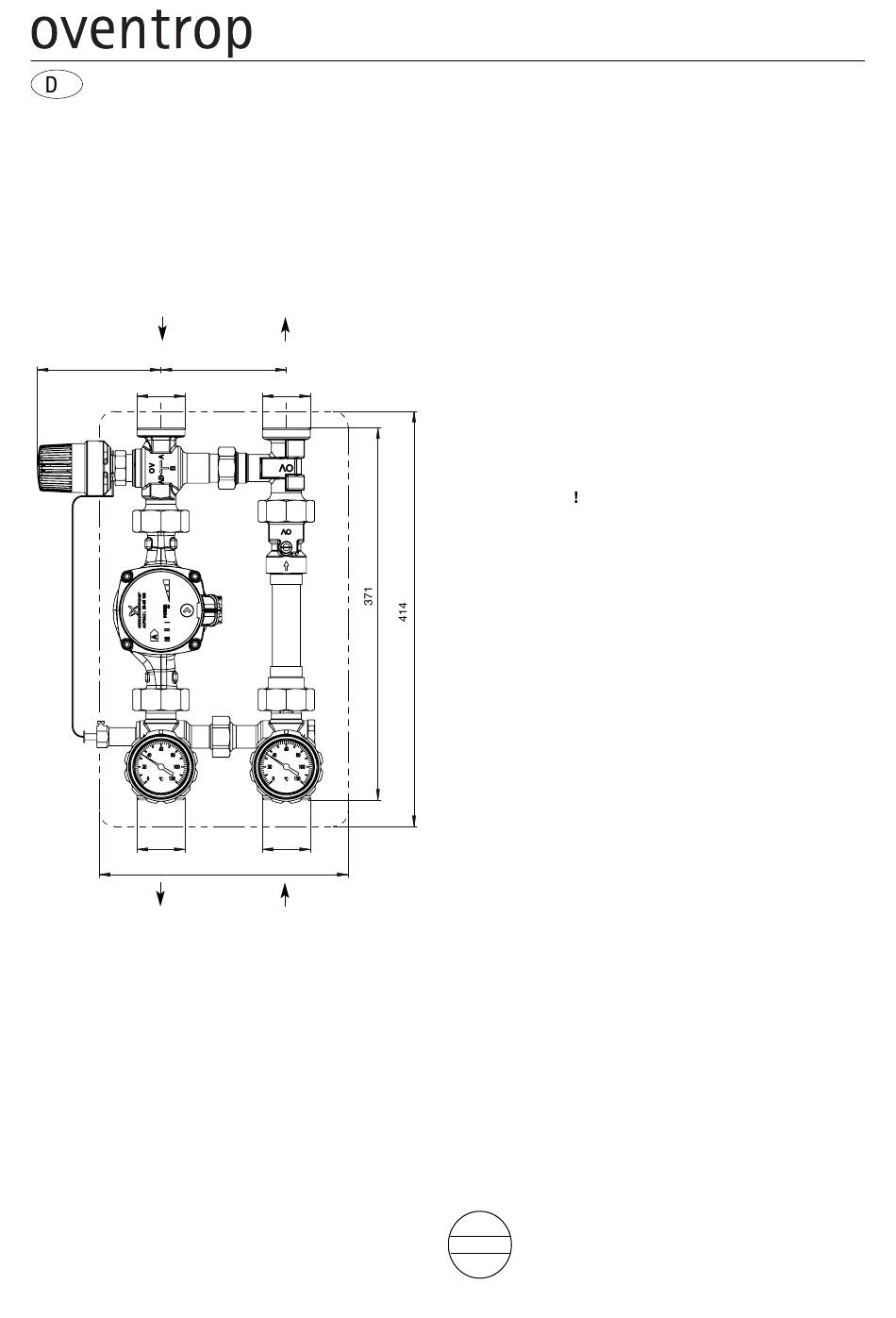

Regumat RTA-180
Vorlauf auf der rechten Seite
Kessel ist unterhalb des Regumaten angeordnet
Heizkessel-Anbindesystem RTA-180 DN 25
Vorlauf zum
HK / Pufferspeicher
125
1
G 1 ⁄
2
1
G 1 ⁄
2
248
Vorlauf
vom Kessel
Premium Armaturen + Systeme

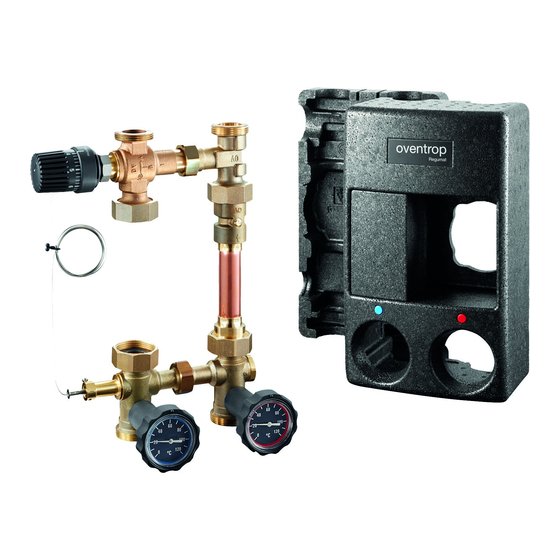

Heizkessel-Anbindesystem Regumat RTA zur
Rücklauftemperaturanhebung bei Feststoffkesseln.
Verwendungsbereich: Warmwasserzentralheizungen
PN 10 Vorlauftemperatur max. 120 °C.
Das Heizkesselanbindesystem ermöglicht den An schluss
des Heizsystems / Speichers an den Feststoff kessel. Ein im
Rücklauf integriertes Dreiwege-Mischventil sorgt für
das schnelle Erreichen unkritischer Kesselrücklauf -
temperaturen.
Rücklauftemperaturen unter 50°C führen bei Fest -
stoff kesseln verstärkt zur schädlichen Kondensat-
und Teerbildung
Mit einer empfohlenen Einstellung des Temperaturreglers
von 4 bis 5 wird eine Rücklauftemperatur von 55°C
erreicht.
Im Anfahrbetrieb läuft der Kesselkreis zunächst im
Kurzschluss. Über den Bypass wird dem Rücklauf direkt
heißes Vorlaufwasser zugeführt. Nach Erreichen der
Rücklauftemperatur von 55°C, öffnet das Mischventil den
Heiz- bzw. Pufferkreis und verhindert im weiteren Betrieb
das Absinken der Rücklauftemperatur unter den am
Temperaturregler eingestellten Wert.
Zur Montage des Temperaturreglers die Schraub kappe am
Mischventil entfernen. Den Temperatur regler am Misch -
ventil anschrauben (Überwurfmutter fest anziehen, jedoch
keine Gewalt anwenden).
Fühler in die Tauchhülse einschieben und mit der Schraube
sichern.
Das aufgewickelte Kapillarrohr innerhalb der Iso lierung
verlegen.
Einregulierung der Rücklaufanhebung:
Handrad in Stellung 4 - 5 stellen. Die Anlage in statio nä -
ren Betrieb bringen (mindestens 1 Stunde Laufzeit).
Dreiwege-Mischventil gegebenenfalls am Tempe ratur -
regler so nachregulieren, dass sich eine Rück lauf tem -
peratur von 55 °C einstellt. Von Ziffer zu Ziffer beträgt
die Temperaturänderung 5 K (Verstellbereich 30 K,
Kennzeichnung des Handrades: 1 - 7).
Bei Betrieb der Heizungsanlage muss der Schlitz der
Aufstellung der Schwerkraftsperre in waagerechter
Stellung sein.
Die Tüllenanschluss-Sets sind separat zu bestellen.
für Feststoffkessel
Einbauanleitung
