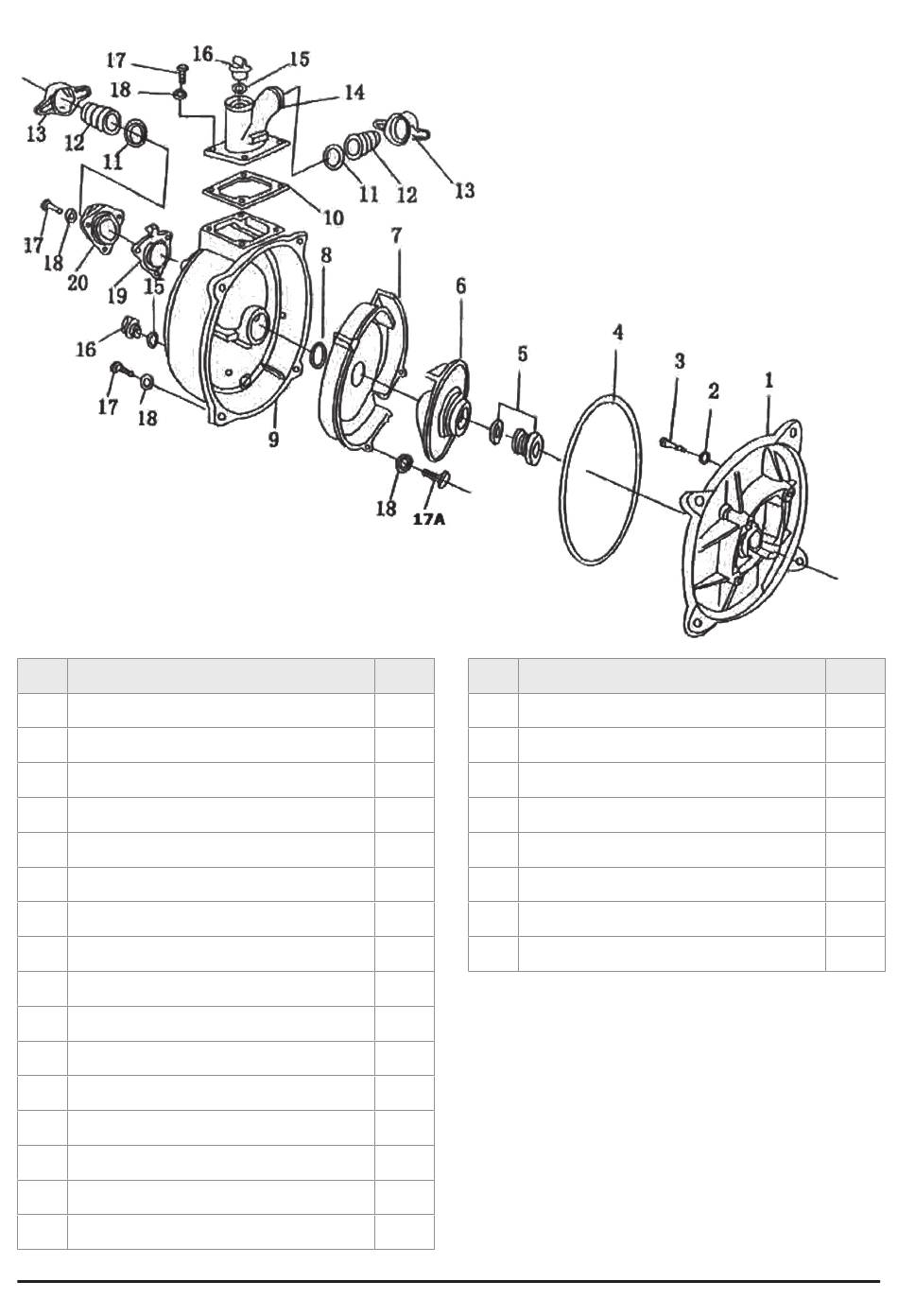

5.2.3. Teileverzeichnis Pumpenkörper
Nr Beschreibung
1 Rückwand Pumpenkörper
2 Federring
3 Schraube
4 Dichtring Pumpenkörper
5 Wellendichtring
6 Pumpenrad
7 Diffusor
8 Dichtring
9 Abdeckung Pumpenkörper
10 Dichtung Abgangsflansch
11 Dichtring Schlauchtülle
12 Schlauchtülle
13 Überwurfmutter
14 Abgangsflansch
15 Dichtung Verschlusskappe
16 Verschlusskappe
Stk Nr Beschreibung
1 17 Schraube
4 17A Halteschraube Diffusor
4 18 Beilagscheibe
1 19 Rückschlagventil
1 20 Ansaugflansch
1 - Schlauchschelle
1 - Schlauchtülle Saugkorb
1 - Saugkorb
1
1
2
2
2
1
2
2
Stk
11
1
12
1
1
3
1
1
19
