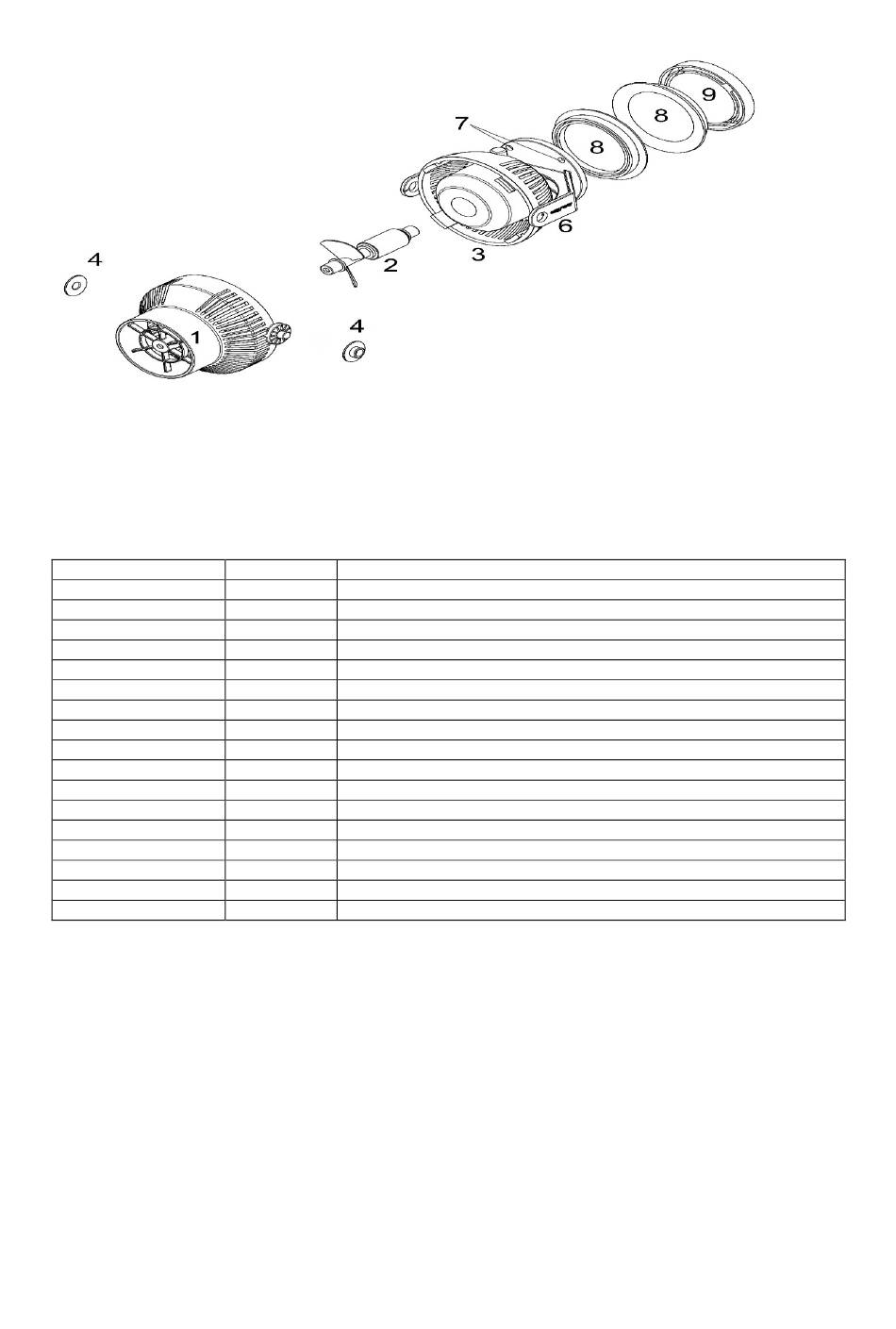

Schéma 1: Construction EcoDrift
1. Panier de filtre
2. Rotor
3. Bloc moteur
4. Roulement caoutchouc
Réf.
103.504-14
103.508-14
103.515-14
103.520-14
103.504-31
103.508-31
103.515-31
103.520-31
103.504-13
103.504-11
103.504-11
103.504-11
103.504-11
103.504-12
103.508-12
103.504-11
103.504-11
La pompe doit absolument fonctionner sous l'eau. La profondeur d'immersion maximale est de
1 mètre. Il faut placer la pompe au minimum à 10 cm sous la surface de l'eau, afin qu'elle ne puisse
pas aspirer d'air. L'EcoDrift est seulement une pompe de brassage. Il n'est pas possible d'y raccorder
une tuyauterie, afin de pomper de l'eau en hauteur. La pompe possède un coussinet en céramique,
qui doit être rodé durant quelques jours. Durant cette période la pompe peut être légèrement
bruyante.
Fixation: La fixation à la vitre de l'aquarium s'effectue à l'aide de la ventouse magnétique. On sépare
délicatement la partie externe de la ventouse magnétique de l'aimant de fixation sans extraire
l'atténuateur de vibration de son support (7). La pompe avec le support est alors placée à l'endroit
souhaité dans l'aquarium et le deuxième aimant placé au bon endroit à l'extérieur. Ne jamais retirer
l'aimant extérieur sans maintenir auparavant la pompe.
Afin de ne pas aspirer de l'air à partir de la surface la pompe doit se trouver environ 10 cm sous la
surface, afin de ne pas soulever du sable ou du gravier fin la pompe ne doit pas être placée trop bas
ou être dirigée vers le sol. Par rotation de l'aimant, retenir la pompe durant l'opération, et
l'orientation du support il est possible de déplacer la pompe dans toutes les directions.
6. Support
7. Amortisseur vibrations
8. Plaque caoutchouc
9. Aimant externe
Photo-No. Désignation
1 Panier de filtre EcoDrift 4.0
1 Panier de filtre EcoDrift 8.0
1 Panier de filtre EcoDrift 15.0
1 Panier de filtre EcoDrift 20.0
2 Rotor cpl. EcoDrift 4.0
2 Rotor cpl. EcoDrift 8.0
2 Rotor cpl. EcoDrift 15.0
2 Rotor cpl. EcoDrift 20.0
4 Roulement caoutchouc - Set
6/7/8 Support EcoDrift 4.0
6/7/8 Support EcoDrift 8.0
6/7/8 Support EcoDrift 15.0
6/7/8 Support EcoDrift 20.0
8/9 Support magnétique EcoDrift 4.0
8/9 Support magnétique EcoDrift 8.0
8/9 Support magnétique EcoDrift 15.0
8/9 Support magnétique EcoDrift 20.0
