Förderpumpe für Meer- und Süßwasseraquarien
Mit dem Kauf dieser Pumpe haben Sie sich für ein Qualitätsgerät entschieden. Sie ist speziell
für den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt worden.
Bedienungsanleitung
für die Magnetkreiselpumpen
Ocean Runner OR1200
Ocean Runner OR2500
Ocean Runner OR3500
Ocean Runner OR6500
Werbung
Verwandte Anleitungen für Aqua Medic Ocean Runner OR1200
Inhaltszusammenfassung für Aqua Medic Ocean Runner OR1200

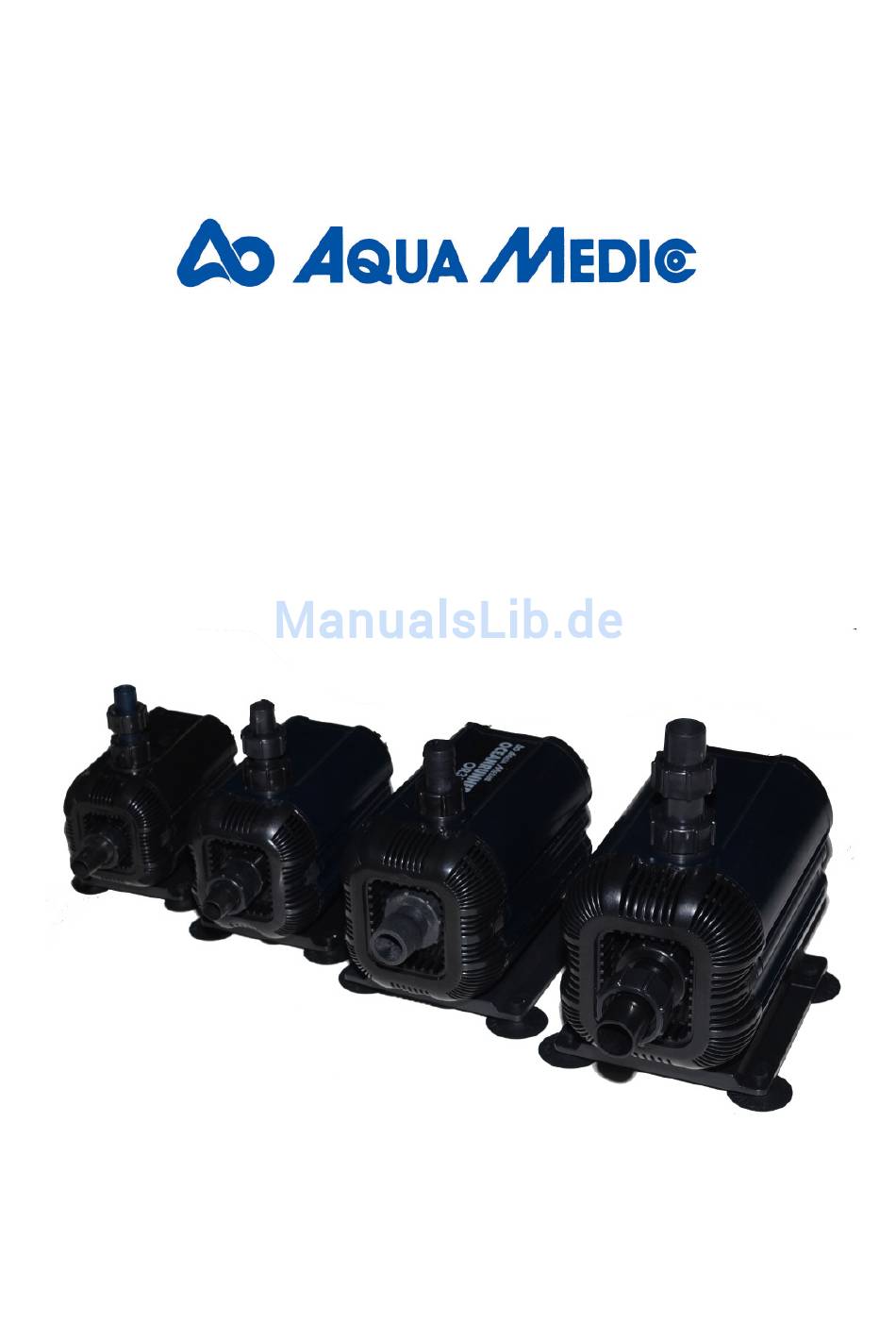

- Seite 1 Bedienungsanleitung für die Magnetkreiselpumpen Ocean Runner OR1200 Ocean Runner OR2500 Ocean Runner OR3500 Ocean Runner OR6500 Förderpumpe für Meer- und Süßwasseraquarien Mit dem Kauf dieser Pumpe haben Sie sich für ein Qualitätsgerät entschieden. Sie ist speziell für den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt worden.
-
Seite 2: Eigenschaften

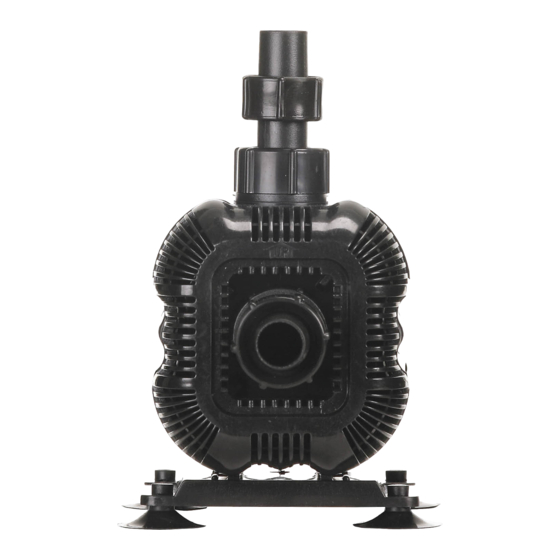

1. Eigenschaften Die Magnetkreiselpumpen der Ocean Runner Reihe zeichnen sich durch eine besondere Laufruhe aus. Sie besitzt einen vollgekapselten Synchronmotor. Alle Materialien sind meerwasserbeständig. Die polierte Keramikwelle und das Keramiklager im Inneren der Pumpe ist praktisch verschleißfrei und bietet Gewähr für eine lange Lebensdauer. Der gesamte Pumpenteil kann demontiert und gereinigt werden. - Seite 3 Ocean Runner 1000 2000 3000 4000 5000 6000 7000 Fördermenge L/Std OR 1200 – 1 OR 2500 - 2 OR3500 – 3 OR 6500 - 4 Abb: Pumpenkennlinien der OR Pumpen, gemessen mit nicht reduziertem Auslass 3. Anschlüsse Saugseite: Die Saugseite kann über den mitgelieferten Schlauchanschluss (13) mit einem Schlauch angeschlossen werden.
- Seite 4 Stutzen bei OR 1200, OR2500 und OR6500 19 (4x) Stuzen OR 3500 4. Aufbau der Pumpe Abb: Ocean Runner Pumpen 1. Motorblock 11. Filterkorb Schlauchstutzen bei OR1200, OR2500 2. Rotor/Magnet 12. Deckel für Filterkorb und OR6500: 3. Flügelrad/Impeller 13. Schlauchtülle, 4.
- Seite 5 5. Aufstellung Die Pumpe kann sowohl trocken aufgestellt, als auch komplett unter Wasser betrieben werden. Die maximale Tauchtiefe beträgt 1 m. Die Pumpe ist nicht selbstansaugend und muß trockener Aufstellung unterhalb Wasserspiegels montiert werden. Unterwasserbetrieb empfehlen wir, den Saugstutzen (13) abzuschrauben und den Filterkorb (11) vor die Pumpe zu montieren.
- Seite 6 6. Wartung/Reinigung Je nach Verschmutzung muß die Pumpe von Zeit zu Zeit gereinigt werden. Zunächst werden die Anschlüsse demontiert. Jetzt kann der Bajonettverschluß (6) am Kreiselgehäuse geöffnet werden. Das Ansaugstück (7) läßt sich jetzt herausziehen. Vorsicht. Das Teil sitzt relativ fest ( O-Ring) und darf beim hinausziehen nicht verkantet werden.
