Inhaltszusammenfassung für Isidor Wonder Wow

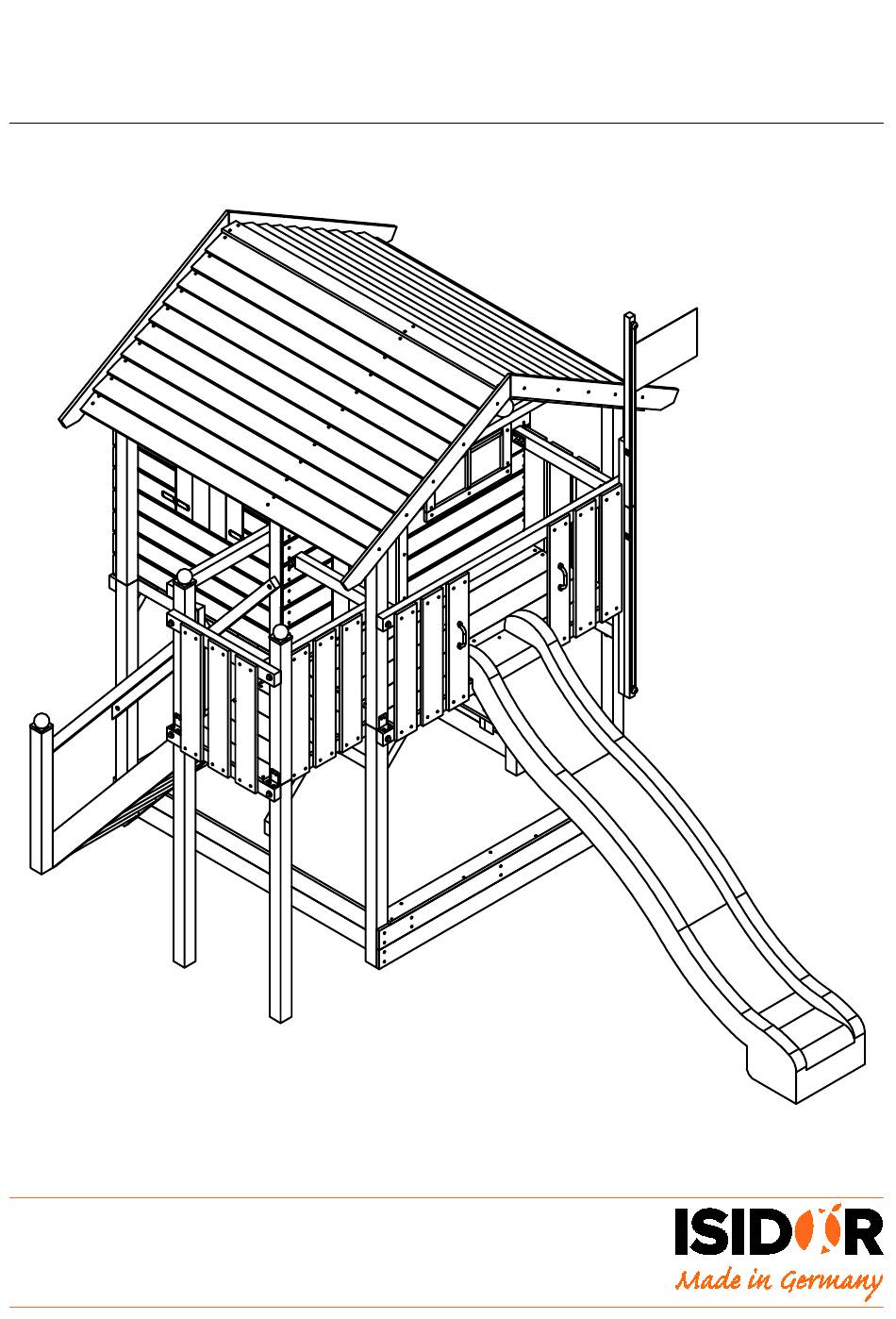

- Seite 1 MONTAGEANLEITUNG Baumhaus Wonder Wow ST_152 2 6 .0 3. 2021...
- Seite 2 Kombinationsm glichkeiten Schaukelanbau einfach* Kletterwand* Schaukelanbau erweitert* Schaukelanbau Turm* Verkaufstresen mit Maltafel* Hersteller: Isidor GmbH & Co. KG M nstersche Stra e 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.de *separat erh ltlich...
-
Seite 3: Allgemeine Sicherheitshinweise
Grunds tzlich ist zu empfehlen, die Kunststoffteile au erhalb der Nutzungssaison witterungsgesch tzt aufzubewahren. So haben Sie l nger Freude an dem Produkt. Wir w nschen Ihnen viel Erfolg bei der Montage und Ihren Kindern viel Spa beim Spielen. Achtung! ST 152 - Wonder Wow... - Seite 5 Bauteile BAUTEILLISTE BAUMHAUS BAUTEILLISTE BAUMHAUS Bauteil- Anzahl Beschreibung H he Breite L nge Bauteil- nummer Anzahl Beschreibung nummer 4111 Leiste 19 mm 19 mm 465 mm 1810 Acrylglasscheibe 4112 Leiste 19 mm 19 mm 495 mm 1812 Kugel 4107 Brett 19 mm 60 mm 220 mm...
- Seite 6 Bauteile BAUTEILLISTE TREPPE 150cm Bauteil- Anzahl Beschreibung H he Breite L nge nummer V004 Holzschraube Senkkopf 5,0 x 80 mm V131 Schutzkappe Sechskantkopf SW17 V049 Scheibe DIN 9021, 10,5 x 2,5 x 30 mm V043 Sicherungsmutter - M10 V031 Flachrundschraube DIN 603 10 x 140 mm V019 Holzbauschraube Tellerkopf 6,0 x 100 mm V100...
- Seite 7 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein. + 2m + 2m + 2m...
- Seite 8 Bitte beachten Sie zum Aufbau die Fundamentpl ne!!! Hinweis: Winkelanker und Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erh ltlich! Schraubanker f r Schaukel- Winkelanker nach Ma angaben, balkenst tzen; bei festem Boden h hengleich einbetonieren; einfach in den Boden eindrehen Fundamente aush rten lassen;...
-
Seite 9: Fundamente Mit Schaukelanbau
Fundamente mit Schaukelanbau Hinweis: Bitte beachten Sie, dass f r den erweiterten Schaukelanbau nur der Bereich des Spielturms bis zur Rutsche eingezeichnet ist. 1197 1197 Schaukelanbau einfach 9 x Winkelanker 2 x Schraubanker Hinweis: Planen Sie dieses Baumhaus mit Unterhaus aufzustellen, empfehlen wir eine andere Anordnung der Winkelanker. -
Seite 10: Alle Verbindungen Mit 10 Mm Sechskant-Holzschraube M Ssen Mit 6 Mm Vorgebohrt Werden
Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Seite 10 von 37... -
Seite 11: Zusammenbau Der Grundkonstruktion
Zusammenbau der Grundkonstruktion 2x V021 mit V049 und V131 4169 Bauteil 4169 oben b ndig mit Standpfosten verbinden. 4352 4352 V078 mit 8 x V106 3x V021 mit V049 und V131 4170 2x V021 mit V049 und V131 V078 mit 8 x V106 4170 Bauteile 4170 und 222 oben b ndig zu Standpfosten... - Seite 12 4057 4057 4057 je Bauteil 4057 3x V004 (Bauteil 4057 jeweils mit d=5mm vorbohren) 4057 Grundger st lotrecht, waagerecht und 4057 rechtwinklig ausrichten und mit Kopfb ndern 4057 fixieren. 2x V021 mit V049 und V131 (Bauteile 4170 mit d=10mm durchbohren) 4170 4170 4352...
-
Seite 13: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 10 cm mit Erdreich abdecken 60 cm Beton 6 x Winkelanker 30 cm Seite 13 von 37... -
Seite 14: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest 84 x V010 Holzschraube Senkkopf 4,0 x 50 mm 4176 12 x 4189 4176 Seite 14 von 37... -
Seite 15: Montage Der Seitenw Nde
Montage der Seitenw nde V227 Details A schr g in den Riegel des Podests schrauben 4094 4368 V010 4368 4335 V010 V021 mit 4368 V049 und V131 4368 V021 Riegel 4335 und Brett 4094 mit d=10mm durchbohren) mit V049 und V131 4368 4094 4335... -
Seite 16: Montage Vorder- Und R Ckwand
Montage Vorder- und R ckwand Innenansicht Au enansicht 4195 4196 4100 4103 8x 4099 Winkel V078 8x V106 58 x V010 Innenansicht Au enansicht 58x V010 5x V012 4103 4195 4196 4104 4100 4096 4098 4098 4098 4098 4098 V078 4098 V078 4x V106... - Seite 17 Montage Gel nderriegel 2x V021 mit V049 und V131 4368 4368 2x V106 4169 V101 2x V140 8x V106 8x V106 Winkel V121 4197 Winkel V121 4197 2x V021 mit V049 und V131 (Pfosten mit d=6mm vorbohren) Ma angaben soweit nicht anders angegeben in mm! Seite 17 von 37...
-
Seite 18: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion 1x V004 (Bauteil 4090 mit d=5mm vorbohren) 4026 4090 4090 2x V004 (Bauteil 4026 mit d=5mm vorbohren) 6x V010 20 mm berstand 4084 20 mm berstand 33x V010 10x 4084 pro Brett 4084 mit 3x V010 (unteres Brett mit 6x V010) auf den Dachsparren befestigen 4084 4084... - Seite 19 Aufbau der Dachkonstruktion 2x V004 (Dachsparren mit d=5mm vorbohren) Dachkonstruktion senkrecht ber die Pfosten schieben, waagerecht ausrichten und anschrauben. 2x V004 (Dachsparren mit d=5mm vorbohren) Bauteile 4210 an den Dachbrettern befestigen V010 V010 2x V004 (Dachsparren mit d=5mm vorbohren) 1812 eine Halbkugel mit 3x V100 am Giebel befestigen...
-
Seite 20: Montage Der Br Stung
Montage der Br stung 24x V010 12x V010 6x 4043 3x 4043 Ma angaben soweit nicht anders angegeben in mm! Seite 20 von 37... - Seite 21 Montage T rblatt 8x V012 4x V012 4105 T rscharnier V073 b ndig 4174 4174 4174 4174 b ndig 4105 T rscharnier V073 4x V012 Griffpaar 1830 mit 2x V040 an T rblatt befestigen. T rblatt mit d=6mm durchbohren. Bitte beachten Sie den berstand 8x V012 des T ranschlags auf der n chsten Seite! je 4x V012...
-
Seite 22: Einbau T R Und Fensterrahmen Mit Fensterscheibe Und Sprossen
Einbau T r und Fensterrahmen mit Fensterscheibe und Sprossen Acrylglasscheibe vor der Fenster ffnung an die Hauswand anlegen und gleichm ig ausrichten Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querst ck beginnen) Bitte darauf achten, nicht die Acrylglasscheibe zu durchbohren! Sprossenkreuz an den Enden mit D=5 mm durchbohren auf die Acrylglasscheibe setzen und diese ebenfalls vorsichtig durchbohren Sprossenkreuz festschrauben... - Seite 23 Montage der Fensterl den je Bauteil 4107 4x V012 4107 4107 Innenansicht 4108 4108 4108 4108 4107 4107 V075 V075 je Bauteil V075 4x V014 Au enansicht V075 V075 ca. 3 mm Spaltma V075 je Bauteil V075 4x V014 V075 ca.
-
Seite 24: Montage Der Rutsche Und Sicherheitsgriffe
Montage der Rutsche und Sicherheitsgriffe Griffpaar 1830 mit je 2x V041 (Brett mit d=6mm durchbohren) 2x V007 Zur Fixierung mit Sand anh ufen!!! Seite 24 von 37... - Seite 25 Montage des Fahnenmasts Flechtzaun-Beschlag V086 wechselseitig in den Hilfsriegel 724 einschrauben (Schraubl cher vohrbohren) 4x V086 4335 2x V106 2x V004 2x V106 2x V106 4335 2x V106 Ma angaben soweit nicht anders angegeben in mm! Seite 25 von 37...
-
Seite 26: Montage Der Fahne
Montage der Fahne 1833 V006 Schnur durch die Befestigungs sen einf deln die Schnur muss dabei um die Schraube gef hrt werden Enden strafziehen und mit den sen an der Fahne verknoten. 1813 Details A Befestigungs se von 1813 Schnur von 1813 1833 V006 V006 sitzt unterhalb... -
Seite 27: Montage Podesterweiterung (Grundkonstruktion)
Montage Podesterweiterung (Grundkonstruktion) 2x V021 mit V049 und V131 4190 Bauteil 4190 oben b ndig mit Standpfosten verbinden. 4352 4352 2x V021 mit V049 und V131 4190 4190 2x V021 mit V049 und V131 Bauteil 4190 oben b ndig mit Standpfosten verbinden. Ma angaben soweit nicht anders angegeben in mm! Seite 27 von 37... - Seite 28 Montage Podesterweiterung (Grundkonstruktion) 2x 4057 Grundger st lotrecht, waagerecht und rechtwinklig ausrichten und mit Kopfb ndern 4057 fixieren. 6x V004 Seite 28 von 37...
- Seite 29 Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 10 cm mit Erdreich abdecken 60 cm Beton 30 cm 2x Winkelanker Seite 29 von 37...
- Seite 30 Verlegung der Bodenbretter auf dem Podest Unterkonstruktion Bauteil 721 oben b ndig zu Standpfosten ausrichten und anbringen. 2x V004 24x V010 4093 4x 4191 4093 Seite 30 von 37...
- Seite 31 Montage der Br stung 4001 2x V106 4001 Die Riegel 4190 f r die Br stungsbretter V101 mit einem Abstand von 800mm waagerecht 2x V140 zur Unterkante des Podestriegels anbringen. Der Riegel f r den Treppendurchgang kann etwas h her (140mm) angesetzt werden. 2x V106 V101 2x V140...
-
Seite 32: Montage Der Treppenstufen
Montage der Treppenstufen je Winkel 3x V141 18x Metallwinkel V136 3x V141 4299 4299 Treppenwange links Treppenwange rechts Hinweis: Zeichnen Sie zun chst die Positionen der Treppenwinkel an. Dann k nnen Sie die Treppenwangen probehalber am Turm anhalten und sich ein Bild von der Treppenstufenverteilung machen. Hinweis: f r den weiteren Aufbau empfiehlt sich jeweils die obere und untere Treppenstufe zu einem sp teren... -
Seite 33: Montage Der Treppenpfosten
Montage der Treppenpfosten 4001 Bauteil 4001 vorne und unten b ndig 2x V019 an Treppenwangen anbringen. Montage unterste Treppenstufe mit je 3x V007 auf den Winkeln befestigen Hinweis: in den n chsten Montageschritten wird die Treppe am Podest oder den Podesterweiterungen befestigt. Bitte betreten Sie die Treppe erst nach Fundamentlegung und Aush rtung des Fundaments!!! und fahren dann mit allen weiteren Schritten zum... -
Seite 34: Montagebeispiel Aufstiegsanschluss Und Handl Ufe
Montagebeispiel Aufstiegsanschluss und Handl ufe Bauteil 4302 oben b ndig am Querriegel der Br stung anlegen, lotrecht ausrichten und befestigen. 3x V019 4301 4302 7x V019 4298 4298 V019 3x V019 Da der Winkelanker an dieser Stelle au en sitzt, kann es notwendig sein die Treppenwange an dieser Stelle etwas zu k rzen. -
Seite 35: Verankerung Der Treppenpfosten
Verankerung der Treppenpfosten Hinweis: Treppe erst nach Aush rtung der Punktfundamente betreten! St tzen Sie die Treppe ab und legen Sie dann die Punktfundamente mit den Pfostenankern an. 10 cm mit Erdreich abdecken 60 cm Beton Montage der obersten Treppenstufe 30 cm mit je 3x V007 auf den Winkeln befestigen... - Seite 36 Montage des Sandkastens da bei Kombination mit dem Treppenabstieg nach hinten an dieser Stelle der Winkelanker platziert ist, m ssen die Sandkastenbretter etwas eingek rzt werden. Wenn Sie an dieser Stelle eine Kletterwand montieren m chten, fallen das Sitzbrett und die St tzen hier weg. 4243 4237 4023...
-
Seite 37: Montage Der Optionalen Anbauten
Montage der optionalen Anbauten Den Aufbau der optionalen Anbauten wie Kletterwand oder Verkaufstresen mit Maltafel entnehmen Sie bitte der gesonderten Aufbauanleitung. Kletterwand Verkaufstresen mit Maltafel Den Aufbau des jeweiligen optionalen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Seite 37 von 37...
