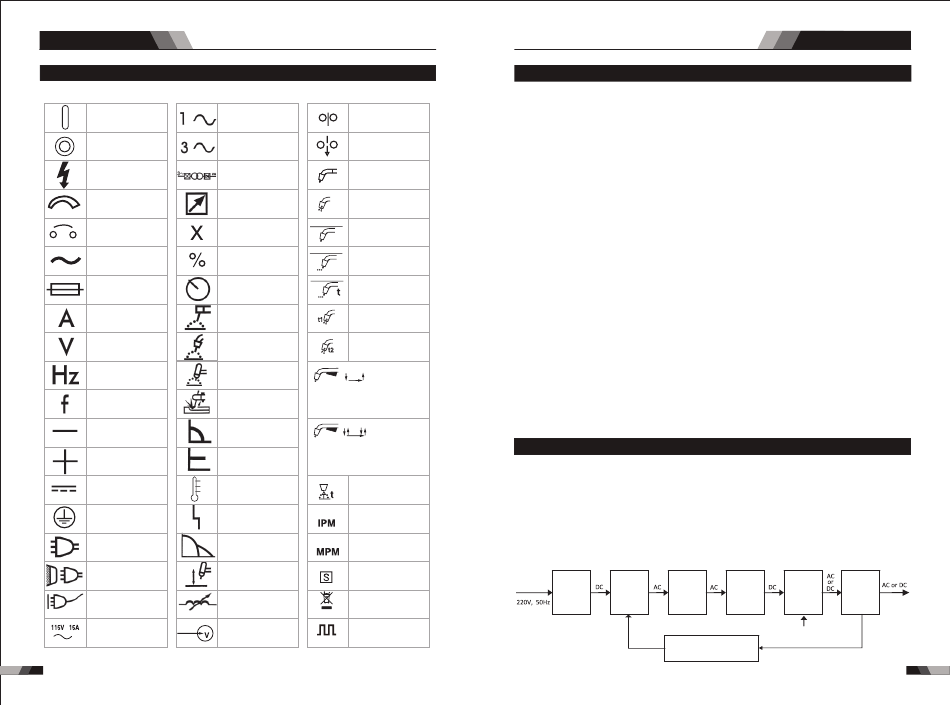

1.3 Tabelle Der Verwendeten Symbole

Beachten Sie, dass nur einige der nachfolgend aufgeführten Symbole für Ihr Modell gelten.
EIN
AUS
Gefährliche
Spannung
Aufregeln /
Abregeln
Leistungsschalter
Wechselstrom-
Hilfsversorgung
Sicherung
Stromstärke
Spannung
Hertz
Frequenz
Minuskabel
Plus
Gleichstrom (DC)
Erdung
Kabel
Kabelanschluss
Hilfsstromver-
sorgung
Auslegung der
Steckdose für
Hilfsstromversorgung
06
CT SERIENAUSRÜSTUNG
Drahtvor-
Einphasig
schubfunktion
Drahtvorschub zum
Dreiphasig
Werkstück bei ausgeschal-
teter Ausgangsspannung
Dreiphasiger statischer
Schweißpistole
Frequenzumsetzer-Trans-
formator-Gleichrichter
Fern Ausblasen mit Gas
Durchlauf-
Einschaltdauer
schweißmodus
Punktschweiß-
Prozent
modus
Bedienteil / vor Ort Punktschweißzeit
Mantelelektroden-
schweißen
Vorströmzeit
(SMAW)
MIG-Schweißen Nachströmzeit
Zweistufiger
WIG-Schweißen
Schalterbetrieb
Zum Starten des Drahtvorschubs
Kohlelichtbogen-
und zum Schweißen drücken,
Pressluftschneiden
zum Stoppen loslassen.
Vierstufiger
Konstantstrom
Schalterbetrieb
Zum Vorströmen drücken und
Konstantspannung
halten, zum Zünden des Lichtbogens
oder Konstant- loslassen. Zum Abschalten des Lichtbo-
gens drücken, zum Nachströmen halten.
potential
Temperatur zu hoch Rückbrennzeit
Störungsanzeige Zoll pro Minute
Lichtbogenkraft Meter pro Minute
Berührungszündung
Siehe Hinweis
(WIG)
Verstellbare
Siehe Hinweis
Induktivität
Spannungseingang Impulsschweißen
CT SERIENAUSRÜSTUNG

2.1 Kurze Zusammenfassung

Berlin2400 Schweißgeräte übernehmen die neuste Puls-Weiten-Modulationstechnologie
(PWM) und ist einem IGBT (insulated gate bipolar transistor) Antriebsmodul, die Arbeitsfrequenz
in Mittelfrequenz umwandeln und den ursprünglich großen Frequenzumformer durch einen
kleineren Mittelfrequenztransformator austauschen kann, ausgestattet. Somit kennzeichnet es
sich durch Mobilität, Kompaktheit, geringes Gewicht und niedrigen Verbrauch.
Die Vorgaben auf dem Bedienfeld können alle stufenlos angepasst werden. Zum Beispiel
also der Eingangsstromstärke, Stromstärke des Kraterlichtbogens, Schweißstromstärke,
Grundstrom relative Einschaltdauer, Stomanstiegs- und Stromabstiegszeit, Gas Vor- und
Nachströmung, Pulsfrequenz, Wechselstromfrequenz, Warmstartzyklus, Arc Force- und
Länge etc. Beim Schweißen wird Hochfrequenz und Hochspannung benötigt für die
Lichtbogenzündung, um den Erfolg der entzündeten Lichtbogen zu gewährleisten.
Berlin2400 Eigenschaften:
◆ MCU Kontrollsystem, reagiert sofort auf alle Veränderungen.
◆ Hochfrequenz und Hochspannung für die Lichtbogenzündung, um den Erfolg der entzün-
deten Lichtbogen zu gewährleisten.
◆ Vermeiden des Wechselstrom-Lichtbogenbruches mit speziellen Mitteln, auch wenn
Lichtbogenbruch auftritt, hält die HF den Lichtbogen stabil.
◆ Pedal steuert den Schweißstrom.
◆ TIG / DC-Betrieb, wenn die Wolfram-Elektrode das Werkstück beim Schweißen berührt,
tritt Kurzschlussstrom auf, um den Wolfram zu schützen.
◆ Intelligenter Schutz: Überspannung, Überstrom, Überhitzung, wenn die oben aufgeführten
Probleme auftreten, ist die Warnungslampe auf der Vorderseite eingeschaltet und der
Ausgangsstrom wird ausgeschaltet. Es führt zu Selbstschutz und verlängert den Nutzdau-
erzyklus.
◆ Anwendungen: DC Wechseltrichter TIG, exzellente Ausführung auf Kohlenstoffstahl,
Edelstahl, Titan etc.

2.2 Funktionsprinzip

Das Arbeitsschema der Berlin2400 Schweißmaschinen ist in der folgenden Abbildung
dargestellt. Einphasige 230 V Arbeitsfrequenz AC wird in DC (etwa 312 V) gleichgerichtet, dann
wird durch Wechselrichtergerät (IGBT-Modul) auf Mittelfrequenz AC (ca. 20 – 40 kHz) umgerüstet,
nach Spannungsreduzierung durch Mittelwandler (Haupttransformator) und Gleichrichter Mittel-
frequenz-Gleichrichter (schnelle Wiederherstellung Dioden) wird DC ausgegeben, indem es
IGBT-Modul gibt. Der Stromkreis nimmt gegenwärtige Rückkopplung-Steuerungstechnologie an,
um gegenwärtige Ausgabe stabil zu versichern. Unterdessen kann der Schweißstromparameter
kontinuierlich und stufenlos eingestellt werden, um den Anforderungen des Schweißfahrzeugs
gerecht zu werden.
Einphasig.
Trans
AC Strom- Wechsel
forma
richter richter
tor
Stromrückkopplungs-
kontrolle

Zusammenfassung

Hall-
Strom Wechsel
gerät
richter richter
Kontrollsignal
07
