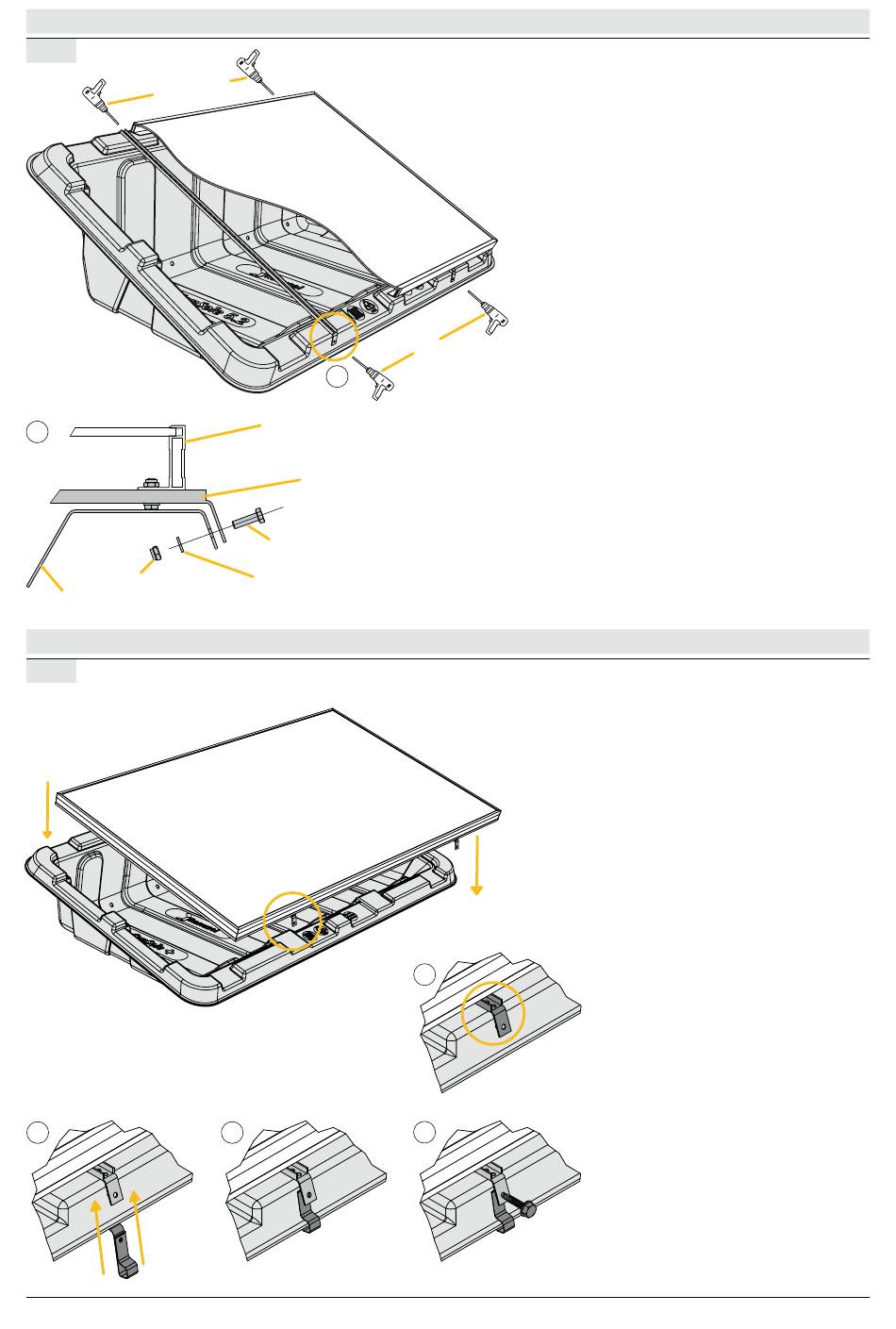

M O N T A G E O H N E C O N S O L E C L I P ( f r ü h e r e V e r s i o n e n d e r C o n S o l e )
6. A
Bohrschrauber 7mm
B
selbstsichernde
Mutter M6
ConSole
M O N T A G E M I T C O N S O L E C L I P ( n e u )
6. B
Hinweis
Es wird empfohlen, mit der Befestigung der
PV-Module an der unteren Seite der Con-
Sole zu beginnen
B
Bohrschrauber 7mm
A
Modulrahmen
U-Profil
Sechskantschraube M6x20mm
Unterlegscheibe
C
A
D
Renusol ConSole, ConSole + · DE · 06/2012
PV-Modul mit U-Profil an der ConSole
befestigen
Durch die Löcher an den Laschen der
U-Profile jeweils ein Loch von 7mm Durch-
messer in den Rand der ConSole bohren
(Abb. A).
Jetzt die Profile mit dem mitgelieferten
Befestigungsmaterial an der ConSole
befestigen. Dabei sicherstellen, dass die
Unterlegscheibe zwischen Mutter und
ConSole liegt. (Abb. B).
Hinweis
Es wird empfohlen, mit der Befestigung der
PV-Module an der unteren Seite der Con-
Sole+ zu beginnen.
Wichtig!
Die 4 M6-Schrauben mit max. 10Nm
anziehen.
Modulmontage mit ConSole Clip
Der ConSole Clip vereinfacht die Montage
des Moduls an die ConSole und verringert
die Montagezeiten erheblich.
Der Clip lässt sich auf der Vorder- und auf
der Rückseite der ConSole montieren.
Montageschritte
− Modul mit vormontierten Montageschie-
nen auf die ConSole aufsetzen (Abb. A).
− Den ConSole Clip unter die Lasche
der Montageschiene auf den Rand der
ConSole aufschieben (Abb. B/C).
− Ohne Vorbohren mit Sechskantbohr-
schraube durch die Montageschiene den
Clip direkt mit der ConSole verschrauben
(Abb. D). Dabei die Rückseite des Clips
festhalten.
ACHTUNG: Verletzungsgefahr!
Hinweis: Bei der Drehmomenteinstellung
des Akkuschraubers zunächst Versuche
mit niedrigen Werten vornehmen und
Drehmoment erhöhen, bis die optimale
Einstellung gefunden wird.
Es ist sicherzustellen, dass die Bohr-
schraube rückseitig sicher im Clip befe-
stigt ist.
—
9
