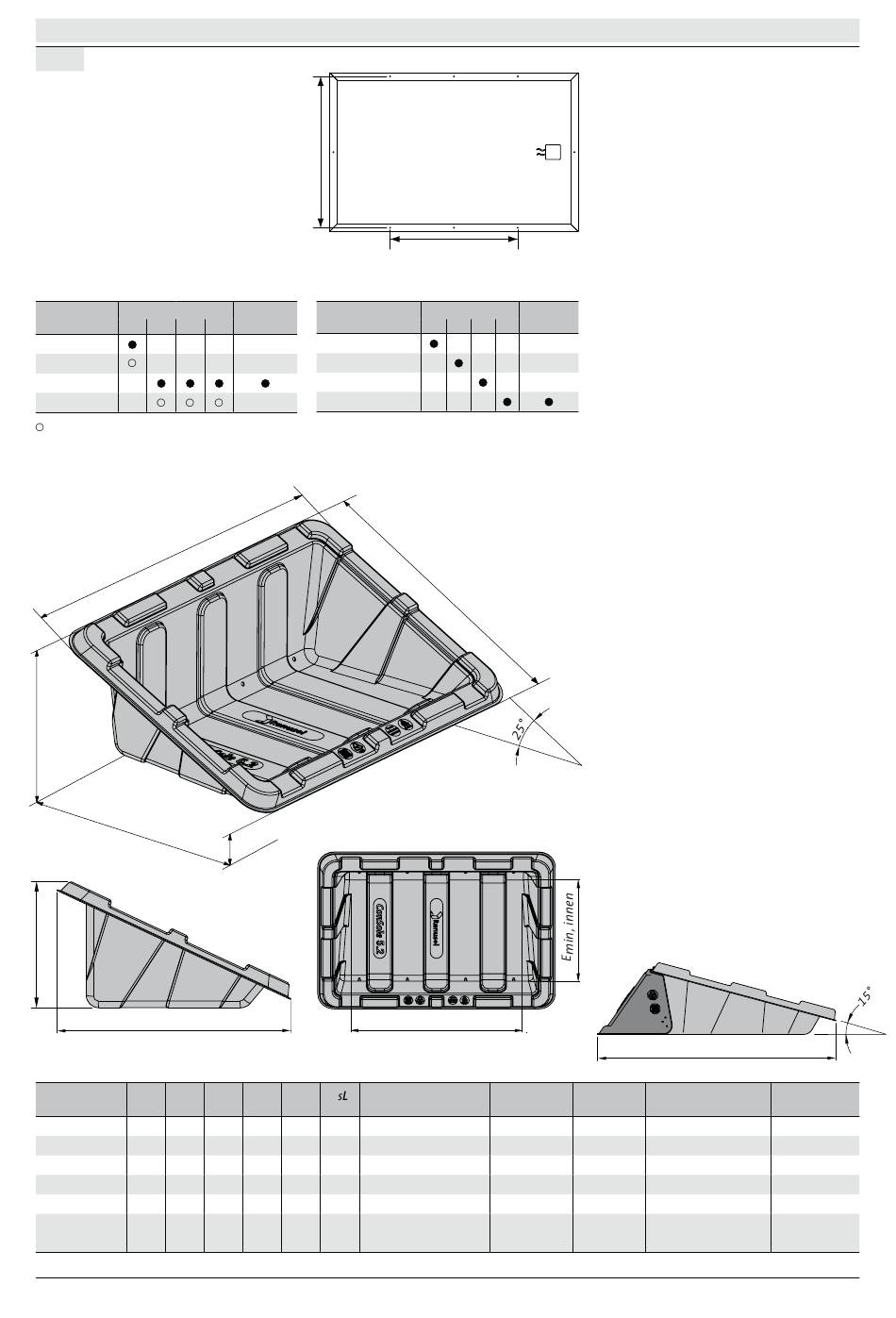

M O N T A G E V O R B E R E I T U N G
1.
PV-Modul Unteransicht
Tabellen zur Ermittlung der passenden Kombination ConSole/ConSole+/PV-Modul
ConSole
Lochabstand
4.1 4.2 5.2 6.2
x (mm)
661 − 780
781 − 850
895 − 1014
1015 − 1085
= nur mit Verlängerungsschiene
Maße ConSole
und ConSole+/Streamliner+
A
C
E
C
E
Maße der ConSolen (herstellungsbedingte Abweichungen können auftreten)
A
B
mm
mm
ConSole 4.1
1670
870 445
ConSole 4.2
1250 1090 560
ConSole 5.2
1510 1100 540
ConSole 6.2
1730 1080 540
ConSole+
1730 1100 390
ConSole+ mit
1730 1100 390
Streamliner+
6
— Renusol ConSole, ConSole + · DE · 06/2012
x
Lochabstand
ConSole+
y (mm)
500 − 1080
570 − 710
520 − 1190
690 − 1180
D
C
D
E
E
A
min, innen
mm
mm
mm
mm
40
790
45
980
40
1000
45
980
50
1055
50
1340
y
ConSole
ConSole+
4.1 4.2 5.2 6.2
B
A min, innen
x E
Grundfläche
min, innen
mm
1260 x 360
0,70
890 x 490
0,53
1080 x 570
0,87
1320 x 570
1,00
1330 x 670
1,20
1330 x 670
1,70
Passende ConSole für das Modul
bestimmen
Zunächst den Abstand "x" und "y" der
Montagebohrungen auf der Rückseite des
Moduls messen. Dann anhand der Tabelle
ermitteln, welche ConSole zur Breite des
Moduls passt.
Eventuell benötigte Verlängerungsschienen
als separate Position auf der Bestellung
angeben.
Bei mehreren Möglichkeiten die ConSole
auswählen, die am besten zur Länge des
vorhandenen Moduls passt.
Das Maß „A" der ConSole sollte ca. der
Länge des Moduls entsprechen , kann ggf.
etwas größer sein. Zwischen dem inneren
Rand der ConSole und dem Modul darf
keine Lücke entstehen. Überstehende
Module erfordern aufgrund der größeren
Windangriffsfläche höhere Ballastwerte.
Immer die ConSole auswählen, bei der die
Modulfläche möglichst wenig über den
Montagerand der ConSole übersteht.
Der maximale Überstand der Länge „A" je
Seite sollte nicht mehr als 12 cm betragen.
Beim Einsatz der ConSole+ ist jeglicher
Überstand der Modulfläche über den Mon-
tagerand der ConSole+ zu vermeiden.
Folgende optimale Modullängenbereiche
werden empfohlen:
ConSole 4.1 : 1485 − 1910mm
ConSole 4.2 : 1140 − 1490mm
ConSole 5.2 : 1340 − 1750mm
ConSole 6.2 : 1580 − 1970mm
ConSole+
: 1580 − 1730mm
ACHTUNG: Es darf nur die ConSole gewählt
werden, bei der der Lochabstand x und y
des Moduls den angegebenen Tabellenwer-
ten entspricht. Die Module können sonst
nicht an der ConSole befestigt werden!
ACHTUNG: Ist die ConSole länger als das
Modul, so muss dieser zusätzliche Platz-
bedarf der Anlage schon bei der Planung
berücksichtigt werden. Eventuell überste-
hende Ränder der ConSole dürfen nicht zu-
rechtgeschnitten werden. Die Stabilität der
ConSolen wird dadurch beeinträchtigt und
die Garantie erlischt.
E sL
Aufstands-
Bautenschutzmatte
fläche m²
mm
0,32
ca. 1500 x 590
0,27
ca. 1100 x 630
0,38
ca. 1350 x 800
0,41
ca. 1600 x 800
0,50
ca. 1600 x 905
0,50
ca. 1600 x 1240
Eigengewicht
kg
5,1
5,1
6,7
7,2
7,9
9,9
