M O N T A G E O H N E V E R L Ä N G E R U N G S S C H I E N E
4.
selbstsichernde Mutter M6
Unterlegscheibe
Sechskantschraube
M6x20 mm
Montage der U-Profile am PV-Modul
M O N T A G E M I T V E R L Ä N G E R U N G S S C H I E N E
5.
D
Schnitt A-A
E
C
A
6
— Renusol ConSole, ConSole + · DE · 06/2012
Modulrahmen
U-Profil
A ConSole
B U-Profil
C Verlängerungsschiene
D Modulrahmen
C
B B B

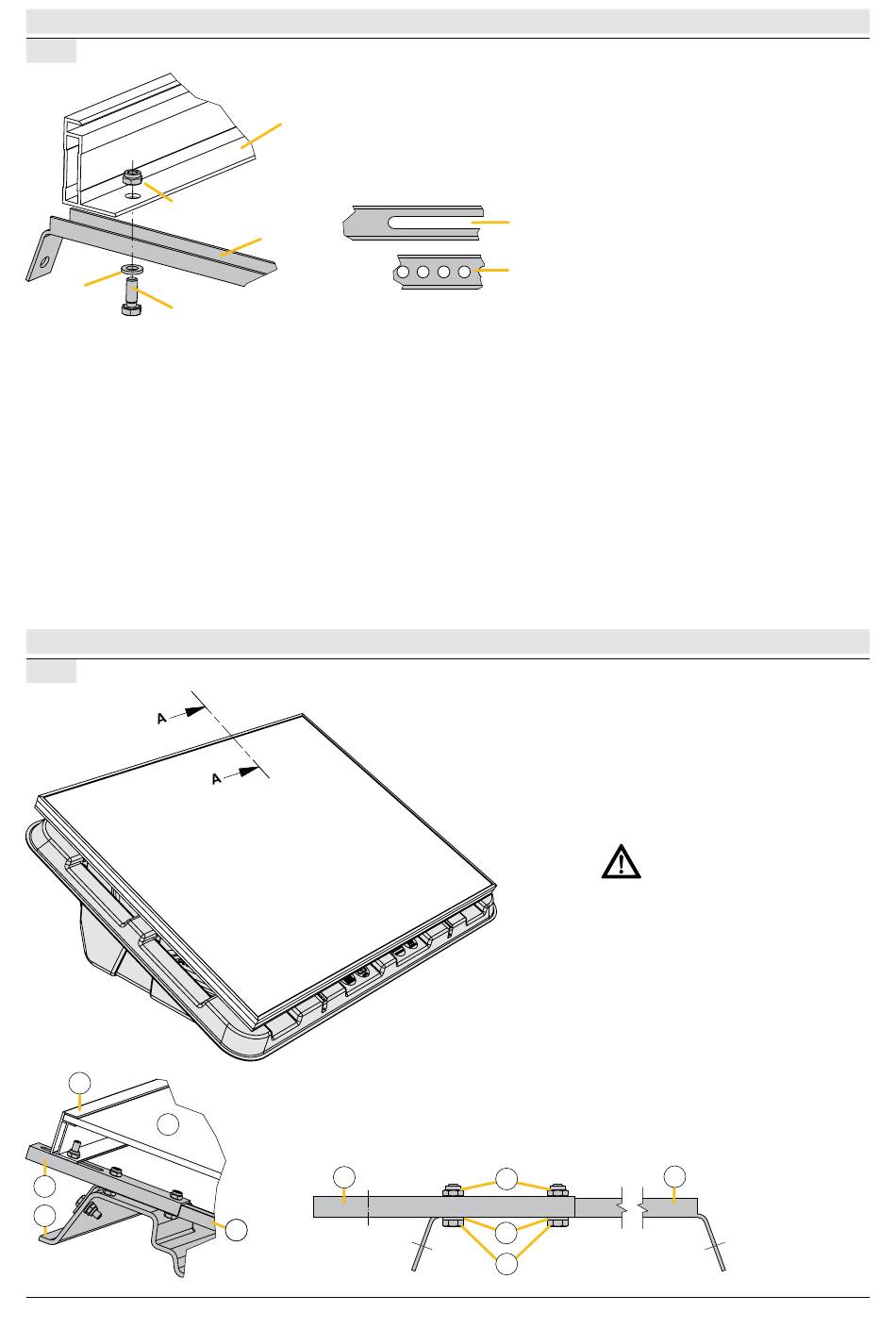

Montageschritt 1
Jetzt die U-Profile am PV-Modul befestigen.
Dabei sicherstellen, dass das Langloch an
der höheren Seite der ConSole liegt und die
kleineren Rundlöcher sich auf der niedrigen
Seite befinden.
Grundsätzlich darf nur das mitgelieferte
Befestigungsmaterial benutzt werden.
Die M6-Schrauben sind mit max. 10 Nm
Langloch
anzuziehen.
Montageschritt 2
Rundloch
Die Verkabelung der PV-Module ist von
geschultem Fachpersonal durchzuführen.
Montageschritt 3
Das PV-Modul symmetrisch auf die ConSole
legen. Bei korrektem Sitz verhindern die
Laschen an den U-Profilen ein Abrutschen
des Moduls.
Optionale Verlängerungsschiene
montieren
Die optionale Verlängerungsschiene ist am
Langloch des U-Profils an der höheren Seite
der ConSole zu montieren.
Zur Befestigung nur die mitgelieferten
Schrauben, Unterlegscheiben und Muttern
benutzen.
Hinweis
Eine Montage von PV-Modulen mit
Verländerungsschiene ist bei der ConSole+
nicht zugelassen!
E PV-Modul
F Sechskantschraube M6x20mm
G Unterlegscheibe
H selbstsichernde Mutter M6
H
G
F
B
