4.3

Hinweise zu den Regelsystemen mit Begrenzung der Zuluftfeuchte

100
80
60
40
20
0
0

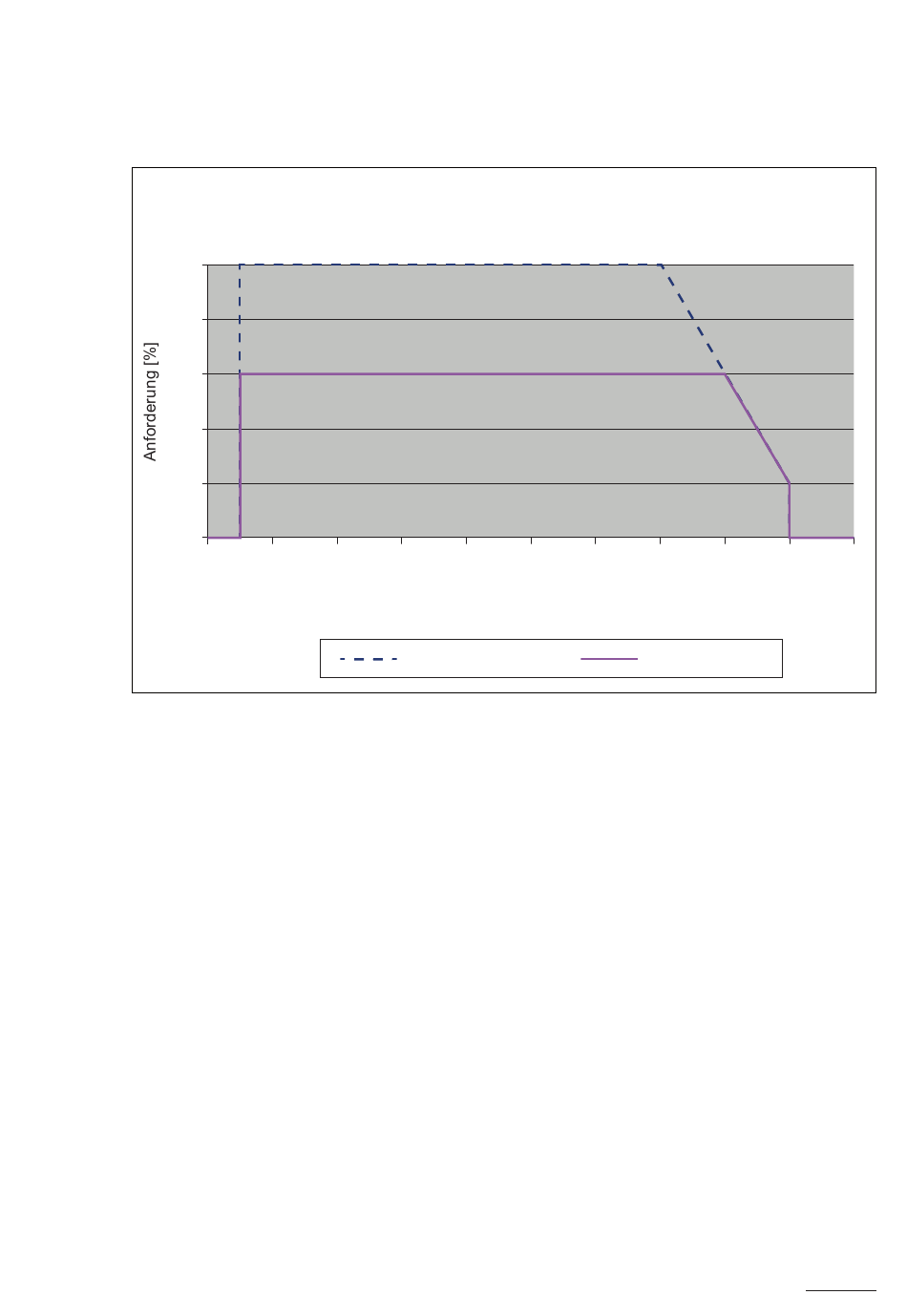

Zur besseren verständlichkeit der regelsysteme mit begrenzung der Zu-
luftfeuchte soll noch das folgende diagramm noch miteinbezogen werden.
Feuchte- und Begrezungsregler
Min.Limit= 70% / Max. Limit= 90% / OffReq= 20 % / MinSens= 5%
10 20 30
Y-Anforderung = 100%
Beispiel:
– Limiter band min. 70% / max. 90%
– 100% berechnete anforderung des reglers aufgrund des Feuchtesignals
und dem gewünschten Sollwert.
– 80% rF gemessene Zuluftfeuchte vom begrenzer eingang
Dies führt zu einer effektiven Geräteleistung von 60%
40 50 60
Begrenzer-Feuchte x [%rF]
70 80 90
Y-Anforderung = 60%
100
25
