III. INSTALLATION

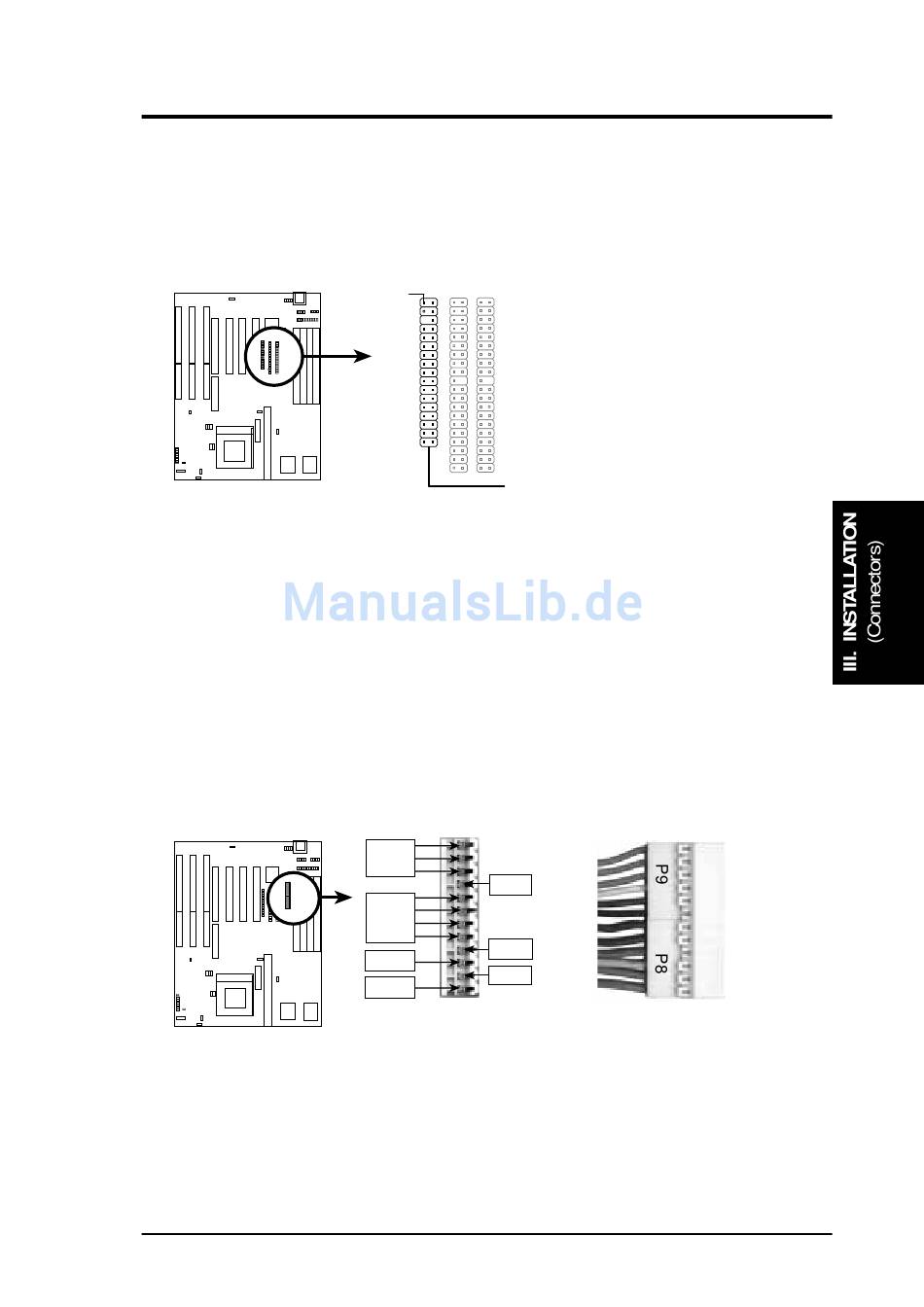

5. Anschluß für das Diskettenlaufwerk (34poliger Block)
Dieser Anschluß ist für das mitgelieferte Diskettenlaufwerk-Flachbandkabel
vorgesehen. Schließen Sie das Kabel zunächst mit dem einfachen Anschluß auf
der Hauptplatine an und stecken Sie dann die zwei Stecker am anderen Kabelende
in die Anschlüsse der Diskettenlaufwerke. (Pin 5 wurde entfernt, damit das
Flachbandkabel nicht verkehrt herum eingesteckt werden kann.)
6. Stromversorgungsanschluß (12poliger Block)
Hier wird ein standardmäßiges 5-Volt-Netzteil angeschlossen. Bevor Sie die
Kabel des Netzteils anschließen, vergewissern Sie sich zunächst, daß das Netzteil
nicht eingesteckt ist. Die meisten Netzteile sind mit zwei Steckern (P8 und P9)
versehen, zu denen jeweils sechs Drähte führen, von denen zwei schwarz sind.
Richten Sie die Anschlüsse so aus, daß sich die schwarzen Kabel in der Mitte
befinden.
Richten Sie die Plastikführungsstifte am Kabel unter einem leichten Winkel
entsprechend den Aufnahmevorrichtungen am Anschluß aus. Sobald die
Führungsstifte ausgerichtet sind, drücken Sie das Kabel auf den Anschluß, bis
es einrastet.
ASUS P/I-P55T2P4 Benutzerhandbuch
Pin 1
Anschluß für das
Diskettenlaufwerk
+5V
-5V
GND
-12V
+12V
+5V
PG
Stromversorgungsanschluß
auf der Platine
RED
RED
RED
WHT
BLK
BLK
BLK
BLK
BLU
YLW
RED
ORG
Stromkabelstecker
des Netzteils
