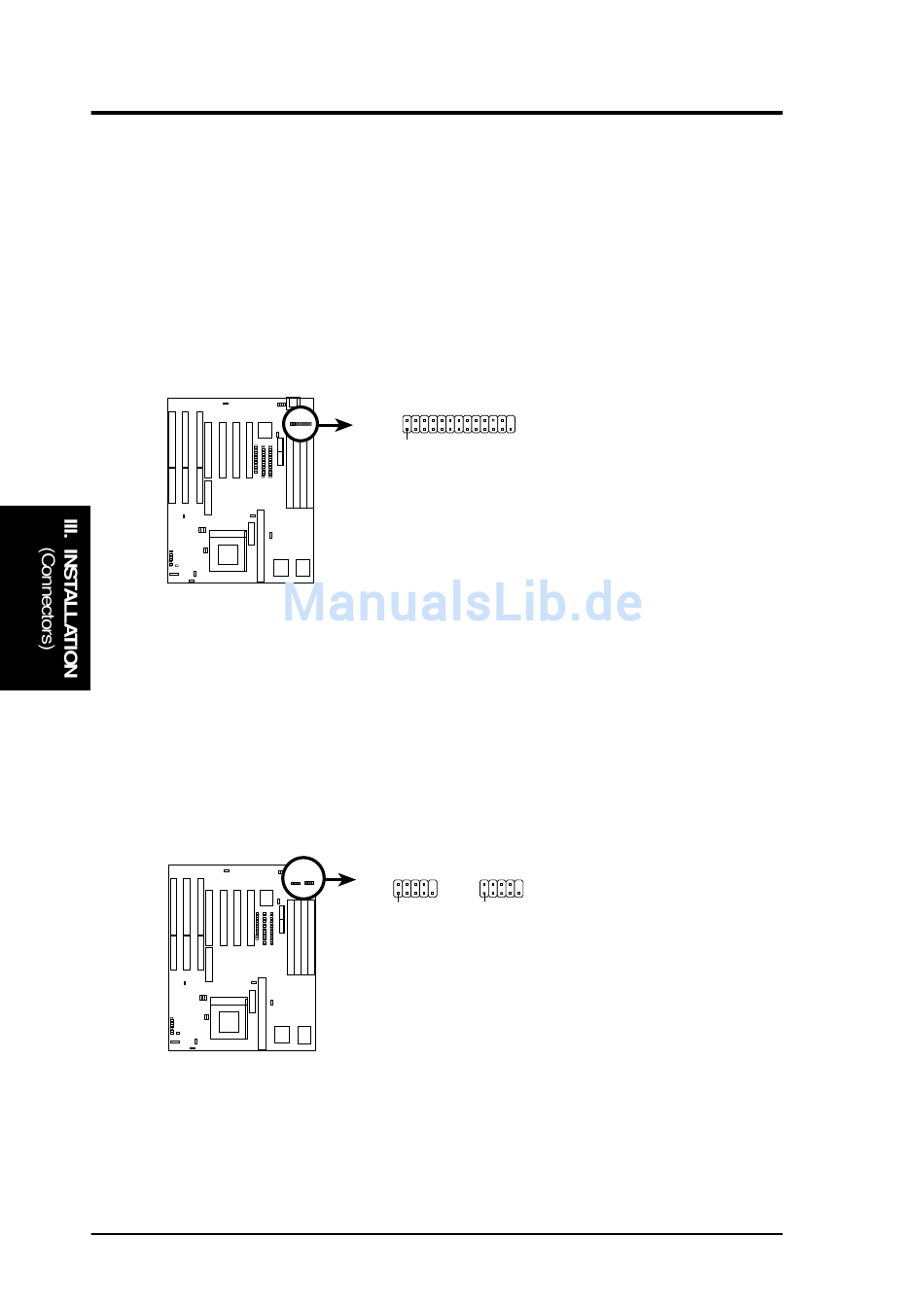

3. Anschluß für die parallele Schnittstelle (26poliger Block)
Anschluß für das mitgelieferte Flachband-Parallelport-Kabel mit
Halterungsblech. Schließen Sie hier das Flachbandkabel an und installieren Sie
das Halterungsblech in einem freien Steckplatz des Computergehäuses. Hier
kann nun ein paralleles Druckerkabel angeschlossen werden. Anmerkung: Serielle
Drucker müssen an die serielle Schnittstelle angeschlossen werden. In Abschnitt
IV ("Integrierte parallele Schnittstelle") wird beschrieben, wie Sie im BIOS-
Setup den Parallelport aktivieren und den IRQ auswählen können. (Pin 26 wurde
entfernt, damit das Flachbandkabel nicht verkehrt herum eingesteckt
werden kann.)
4. Serielle Schnittstellen COM1 und COM2 (10polige Blöcke)
Diese Anschlüsse sind für die mitgelieferten seriellen Flachbandkabel mit
Halterungsblech vorgesehen. Schließen Sie die Flachbandkabel an diese
Anschlüsse an und installieren Sie das Halterungsblech in einem freien Steckplatz
des Computergehäuses. Die zwei seriellen Ports des Halterungsblechs können
dann für Zeigegeräte oder andere serielle Geräte benutzt werden. In Abschnitt
IV finden Sie Erläuterungen zur BIOS-Konfiguration der integrierten seriellen
Schnittstellen. (Pin 10 wurde entfernt, damit das Flachbandkabel nicht
verkehrt herum eingesteckt werden kann.)
20
III. INSTALLATION
Pin 1
Paralleler Druckeranschluß
COM 1
Pin 1
Serielle Schnittstellen
ASUS P/I-P55T2P4 Benutzerhandbuch
COM 2
Pin 1
