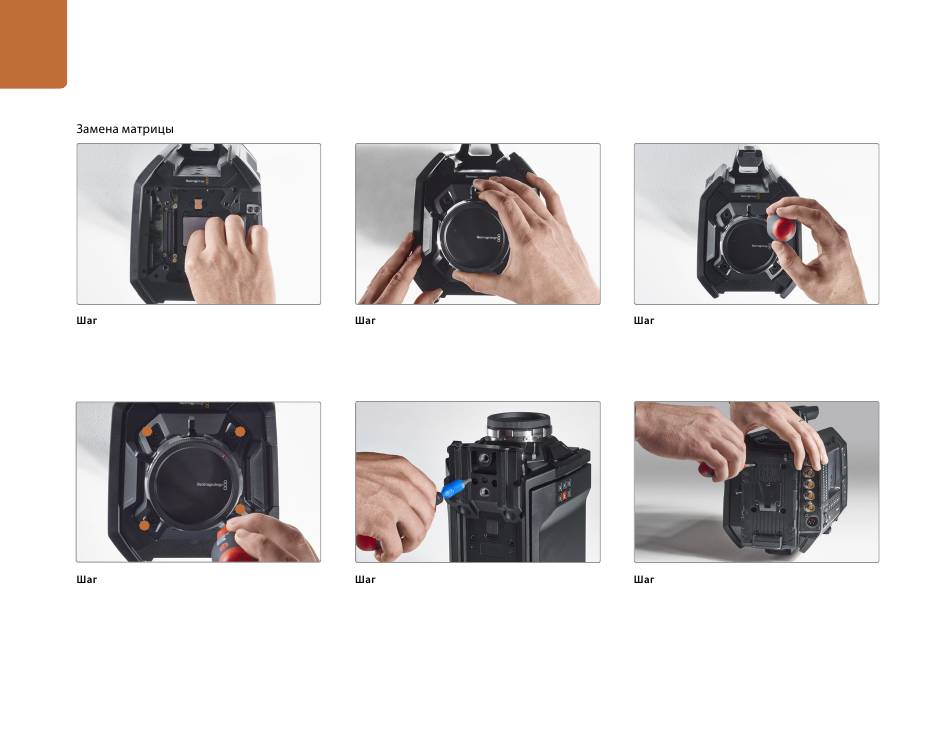

Установка новой матрицы
470
1.
Установите новые термопрокладки , входящие в
комплект модуля матрицы и байонета , на оба медных
блока в корпусе камеры . Убедитесь в том , что кабель
откидного монитора прижат к внутренней стенке .
A
D
4.
Используя динамометрический ключ , поверните
винт A на один полный оборот , затем повторите
аналогичное действие для винтов B, C и D.
Продолжайте затягивать винты в указанной
последовательности по одному обороту до
достижения максимального момента 3,0 Н • м для
каждого винта .
2.
Выровняйте модуль матрицы по трем установочным
отверстиям и осторожно потяните его вниз , чтобы
соединить обе части разъема , используемого для
передачи данных .
C
B
5.
Установите назад крепление с 15- мм отверстиями ,
приложив лицевую сторону крепления к основанию
камеры и выбрав нужное положение . Используя
динамометрический к люч , пос тепенно и
равномерно затяните каждый винт до достижения
максимального момента 3,0 Н • м .
3.
Насадите модуль матрицы на корпус камеры и слегка
закрепите его с помощью четырех винтов и
пружинных шайб . Не затягивайте винты на этом шаге .
6.
Установите назад пластину V-Mount, закрутив винты
с помощью плоской отвертки , и закрепите
аккумуляторную пластину другого производителя
( если она используется ) на задней панели
Blackmagic URSA.
Камера Blackmagic URSA готова к работе с новой
матрицей !
