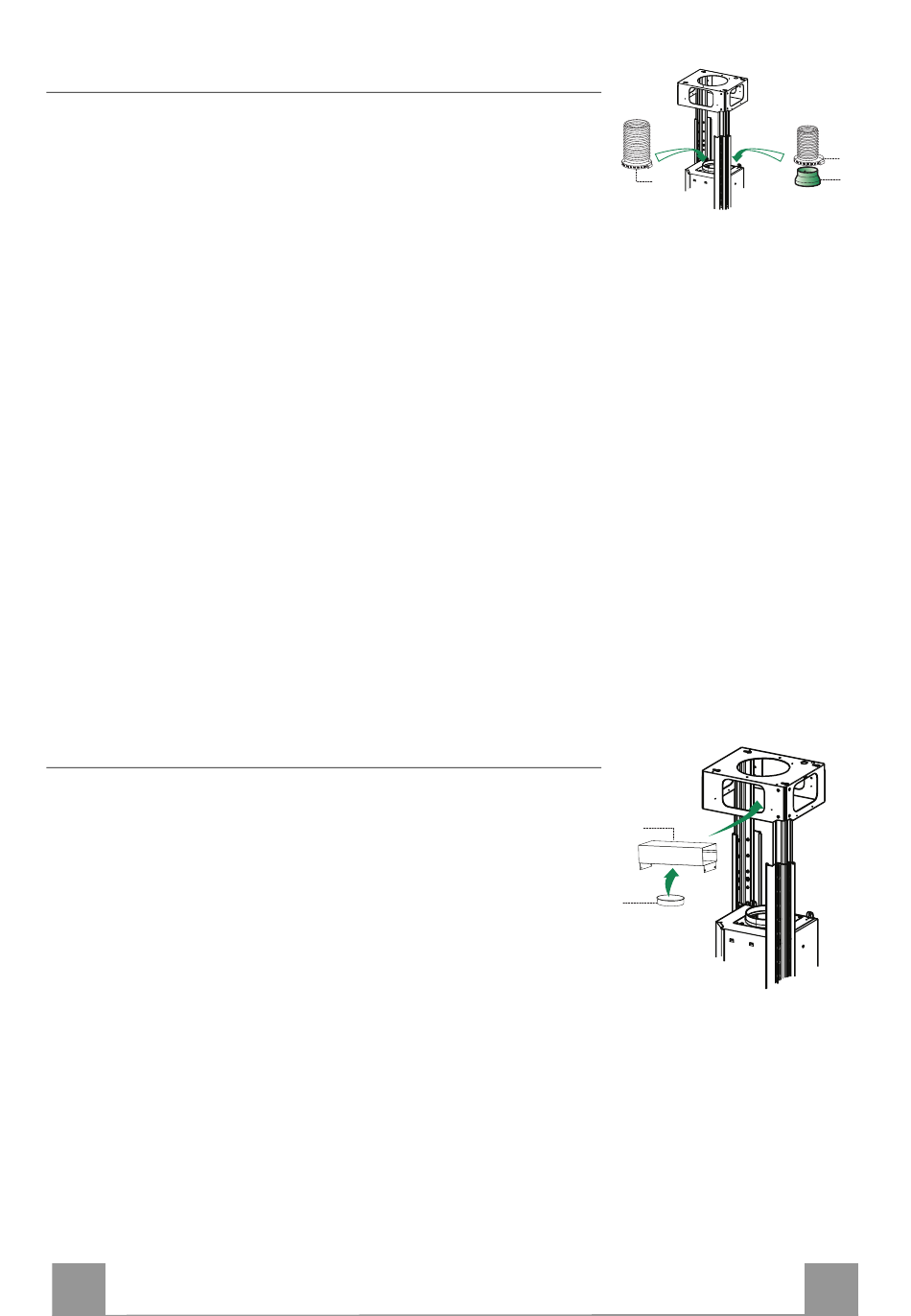

ANSLUTNING AV VERSION MED FRÅNLUFTKANAL
Vid installation av versionen med frånluftkanal, anslut köksfläk-
ten till skorstenen med slang eller rör, ø 150 eller 120 mm. Instal-
latören kan fritt välja mellan de båda dimensionerna.
• För att installera en frånluftkanal ø 120 mm, sätt en reducer-
fläns 9 på köksfläktens luftutsläpp.
• Fixera röret med hjälp av lämpliga rörklämmor (medföljer ej).
• Ta bort eventuella filter med aktivt kol.
Luftutsläpp filtrerande version
• Fäst muff 15 på stativet med de medföljande 4 skruvarna.
• Spänn fast fläns 10 i det undre hålet på muff 15.
• Anslut kåpans luftutlopp med flänsen som sitter under muffen
med ett styvt rör eller slang ø 150 mm , valet överlämnas till
installatören
SE
Anslutningar
ø 150
ø 120
25
15
10
25
9
6 69
