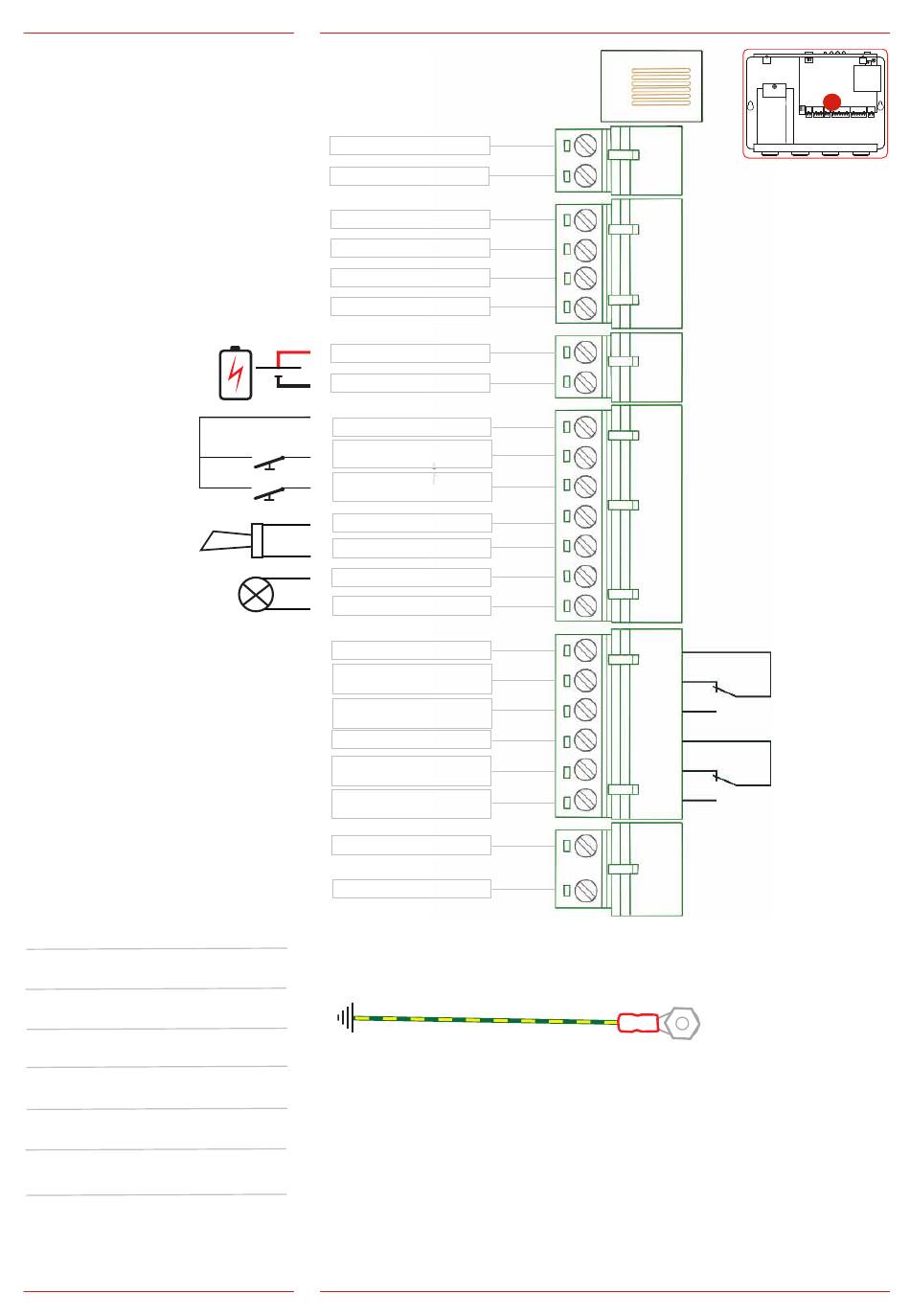

Schaltplan Sl6+-Hauptstation - Safeline SL6+ Handbuch

Schaltplan SL6+-
Hauptstation
Die Versorgungsspannung
des SL6 muss durch einen
allpoligen Netzschalter gemäß
EN81-20 geführt werden.
VOICE STATIONS
VOICE STATIONS
VOICE STATIONS
VOICE STATIONS
230 VAC L
230 VAC N
EINGANG 1 UND 2 OPTIONEN
KEINE
FILTER
LMS/SMS
ZURÜCKSTELLEN/WARTUNG
FEUERMODUS
(Standard Eingang 2)
ALARMTASTER
(Standard Eingang1)
ANRUFVERZÖGERUNG
Installation
RJ12 Telefonleitung
Telefonleitung
PSTN (RJ12)
Telefonleitung
PSTN
Bus 12 VDC
PSTN
Bus GND
Bus A
Bus B
Batterie +12 VDC
Batterie 0 VDC
+12 VDC
Eingang 1*
(konfigurierbar)
Eingang 2*
(konfigurierbar)
Alarmhupe +**
Alarmhupe –**
Notlicht +***
COM. 1
Notlicht –***
N/C 1
N/O 1
Relais 1 Ausgang COM
COM. 2
Relais 1 NC
(öffnender Kontakt)
N/C 2
Relais 1 NO
N/O 2
(schließender Kontakt)
Relais 2 Ausgang COM
Relais 2 NC
(öffnender Kontakt)
Relais 2 NO
(schließender Kontakt)
230 VAC L
230 VAC N
Schließen Sie den Masseanschluss mit einem Kabel von mindes-
tens 1,5 mm² an das Gehäuse an.
* Eingang 1 und 2 sind wie unten gezeigt mit SafeLine Pro konfigu-
rierbare NO/NC-Eingänge.
** Max. 200 mA am Ausgang der Alarmhupe.
*** Max. 500 mA am Ausgang für Notlicht.
10
A
B
C
D
E
F
SL6+ v.3.31 DE
