Setec SRS 24/5 Bedienungsanleitung

Rauchschalter
Vorschau ausblenden Andere Handbücher für SRS 24/5:
Inhaltsverzeichnis

Werbung

Quicklinks

1.0 Allgemein ................................................................................................................ 2
2.0 Technische Daten .................................................................................................. 2
3.0 Installationsvorschriften der Brandmelder .......................................................... 3
4.0 Entscheidungsdiagramm Melderanzahl ............................................................ 5
5.0 Montagehinweise zum SRS 24/5 .......................................................................... 5
6.0 Anschaltung / Installation ..................................................................................... 6
7.0 Zugelassene Komponenten ............................................................................... 16
8.0 Feststellanlagen in Ex Bereichen ........................................................................ 18
9.0 Funktionsablauf .................................................................................................... 19
10.0 Abnahmeprüfung .............................................................................................. 19
11.0 Periodische Überwachung ............................................................................... 19
12.0 Zulassungsbescheid ........................................................................................... 20
13.0 Formular für Routineprüfung ............................................................................. 21
14.0 Abnahmeprotokoll ............................................................................................. 22
Hauptstr.40a - 82229 Seefeld
Tel. 08152/9913-0 Fax. 08152/9913-20
SeTec

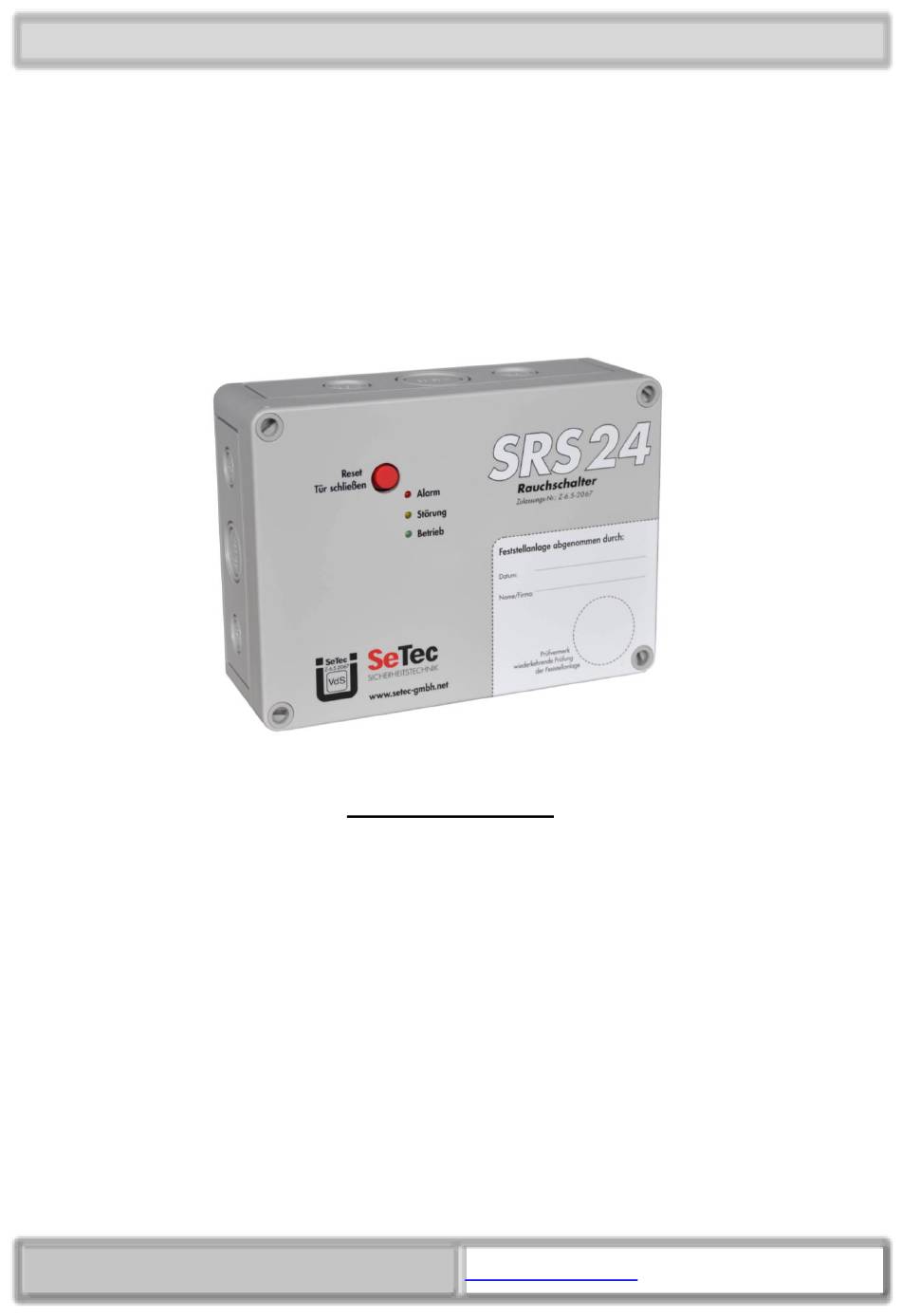

GmbH Rauchschalter SRS 24/
RAUCHSCHALTER
SRS 24/5
Art.Nr.: B10185
VdS / DIBt Nr.: Z-6.5-2067

Inhaltsverzeichnis:

5
www.setec-gmbh.net
06AP15-B2
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Setec SRS 24/5

Inhaltszusammenfassung für Setec SRS 24/5

  • Seite 1: Inhaltsverzeichnis

    2.0 Technische Daten ....................2 3.0 Installationsvorschriften der Brandmelder ............3 4.0 Entscheidungsdiagramm Melderanzahl ............5 5.0 Montagehinweise zum SRS 24/5 ................5 6.0 Anschaltung / Installation ..................6 7.0 Zugelassene Komponenten ................16 8.0 Feststellanlagen in Ex Bereichen ................ 18 9.0 Funktionsablauf ....................

  • Seite 2: Funktion Allgemein

    SeTec GmbH Rauchschalter SRS 24/ 1.0 Allgemein Der Rauchschalter SRS 24/5 dient im Brandfall zusammen mit den angeschlossenen Brandmeldern zur Auslösung von Feststellvorrichtungen (Feuerschutztüren, Rauchklappen etc.) An die Meldergruppe des Rauchschalters SRS 24/5 können optische, oder thermische Brandmelder angeschlossen werden. Wird die Brandkenngröße bei einem der angeschlossenen Melder überschritten und der Melder kommt...

  • Seite 3: Installationsvorschriften Der Brandmelder

    SeTec GmbH Rauchschalter SRS 24/ 3.0 Installationsvorschriften der Brandmelder Werden „Deckenmelder“ gefordert, so sollten diese unmittelbar der Deckenunterfläche über der lichten Türöffnung angebracht werden. Der waagerechte Abstand der Melder von der Wand in der sich die zu schützende Türöffnung befindet, muss dabei mindestens 0,5 m und darf höchstens 2,5 m betragen.
  • Seite 4 SeTec GmbH Rauchschalter SRS 24/ Bild A.2 - Installationsbereich Hauptstr.40a – 82229 Seefeld 06AP15 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...

  • Seite 5: Entscheidungsdiagramm Melderanzahl

    GmbH Rauchschalter SRS 24/ 4.0 Entscheidungsdiagramm Melderanzahl Bild A.3 - Entscheidungsdiagramm zur Feststellung der notwendigen Anzahl an Meldern 5.0 Montagehinweise zum SRS 24/5 Für die Installation stehen 3xM16 Kabeleinführungen sowie 1x M20 zur Verfügung. Die M20 Verschraubung ist für die Netzzuleitung vorgesehen.

  • Seite 6: Anschaltung / Installation

    SeTec GmbH Rauchschalter SRS 24/ 6.0 Anschaltung / Installation Für die Installation empfehlen wir die Verwendung von Leitungen wie folgt:  - Netzzuleitung NYM-J- 3x1,5  - Melderlinie J-Y(ST)Y 1x2x0,8  - Magnetlinie J-Y(ST)Y 1x2x0,8 oder NYM 3x1,5 Anschluss von Haftmagneten: Die verwendeten Haftmagneten sind an die Klemmen „Ma+“...

  • Seite 7: Externe Eingänge

    SeTec GmbH Rauchschalter SRS 24/ 6.1 Schaltfunktion Relais Es stehen 2 Relais (1x Alarm 1x Störung) mit potentialfreien Wechsler Kontakten zur freien Beschaltung bereit. Standby Alarm KS Melder DB Melder KS Magnet Magnet Alarmrelais Störrelais 0: Relais abgefallen 1: Relais angezogen Hinweis: Die Taste "Tür schließen /rückstellen"...

  • Seite 8: Blockschaltbild

    SeTec GmbH Rauchschalter SRS 24/ 6.3 Montagebeispiel 1.: Automatischer Brandmelder 2.: Hand- Auslösetaster 3.: Feststellvorrichtung /Magnet 4.: Rauchschalter SRS24 5W 6.4 Blockschaltbild 230 VAC S R S Hauptstr.40a – 82229 Seefeld 06AP15 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...
  • Seite 9 SeTec GmbH Rauchschalter SRS 24/ 6.5 Anschaltschema mit Meldern von Apollo Serie 65 Hauptstr.40a – 82229 Seefeld 06AP15-B2 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...

  • Seite 10: Anschaltschema Mit Meldern Von Apollo Serie Orbis

    SeTec GmbH Rauchschalter SRS 24/ 6.6 Anschaltschema mit Meldern von Apollo Serie Orbis Hauptstr.40a – 82229 Seefeld 06AP15 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...
  • Seite 11 SeTec GmbH Rauchschalter SRS 24/ 6.7 Anschaltschema mit Ex - Meldern von Apollo Serie Orbis * siehe Hinweise unter Punkt 8.0 Trennbarriere Typ 29600-378 Eigensicherer Haftmagnet Apollo Ex Melder Serie Orbis IS Hauptstr.40a – 82229 Seefeld 06AP15-B2 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...

  • Seite 12: Anschaltschema Mit Meldern Von System Sensor Serie Eco 1000

    SeTec GmbH Rauchschalter SRS 24/ 6.8 Anschaltschema mit Meldern von System Sensor Serie Eco 1000 Hauptstr.40a – 82229 Seefeld 06AP15 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...

  • Seite 13: Anschaltschema Mit Melder Von Esser Serie

    SeTec GmbH Rauchschalter SRS 24/ 6.9 Anschaltschema mit Melder von Esser Serie O-1362o.E / TD-1262o.E Achtung: Bei Esser Meldern wird ein 3,3KOhm Abschlusswid erstand verwendet ! Hauptstr.40a – 82229 Seefeld 06AP15-B2 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...
  • Seite 14 SeTec GmbH Rauchschalter SRS 24/ 6.10 Anschaltschema mit Meldern von Hochiki der Serie SLR E3 Hauptstr.40a – 82229 Seefeld 06AP15 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...

  • Seite 15: Anschaltschema Mit Meldern Von Labor Strauss Der Serie Fc650

    SeTec GmbH Rauchschalter SRS 24/ 6.11 Anschaltschema mit Meldern von Labor Strauss der Serie FC650 Hauptstr.40a – 82229 Seefeld 06AP15-B2 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...

  • Seite 16: Zugelassene Komponenten

    GD 5.10 Haftmagnet GD 6.10 Haftmagnet GD 7.10 Haftmagnet Dorma TS 73 Obentürschliesser BTS 80 Bodentürschliesser Geze TS4000 Obentürschliesser TS5000 Obentürschliesser Hinweis: Am SRS 24/5 sind keine motorisch betriebenen Feststellsysteme zugelassen. Hauptstr.40a – 82229 Seefeld 06AP15 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...

  • Seite 17: Automatische Brandmelder

    Es ist die Verwendung einer Ex-Barriere für die Melderlinie notwendig! Hierfür ist der zugelassene Typ 29600-378 von Apollo zu verwenden. Die Ex-Barriere ist, genau wie der SRS 24/5 ausserhalb der Ex Zone zu betreiben. Zudem ist die Verwendung eines Eigensicheren (Ex) Haftmagneten erforderlich ! Siehe auch Punkt 8.0 FSA in Ex Bereichen...

  • Seite 18: Feststellanlagen In Ex Bereichen

    SeTec GmbH Rauchschalter SRS 24/ 8.0 Feststellanlagen in Ex Bereichen Für den Betrieb von Feststellanlagen in Ex Bereichen (Zone 1 + 2) gelten besondere Anforderungen gem. DIN 14637. Dem entsprechend ein Auszug aus der Norm: An Türen von Räumen, in denen eine explosionsfähige Atmosphäre durch brennbare Gase, Dämpfe oder Nebel entstehen kann, sollten Feststellanlagen...

  • Seite 19: Funktionsablauf

    Handauslösetaster löst den Rauchschalter aus und die Feststelleinrichtung wird abgeschaltet. Ein ausgelöster automatischer Brandmelder wird ebenfalls mit der Rückstelltaste am SRS 24/5 zurückgesetzt. Ein in Reihe zu den automatischen Meldern geschalteter Auslösetaster (Öffner) bewirkt ebenfalls ein Abschalten der Feststelleinrichtungen. Die hierdurch erzeugte Auslösung muss am Rauchschalter wieder zurückgesetzt werden.

  • Seite 20: Zulassungsbescheid

    SeTec GmbH Rauchschalter SRS 24/ 12.0 Zulassungsbescheid Hauptstr.40a – 82229 Seefeld 06AP15 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...

  • Seite 21: Formular Für Routineprüfung

    SeTec GmbH Rauchschalter SRS 24/ 13.0 Formular für Routineprüfung Bei der Überprüfung durchgeführte Prüfungen Bemerkungen Prüfung aller Elemente der Feststellanlage gegenüber Liste der installierten Elemente Tür durch Handauslösung oder Handsteuerung freigeben, wenn anwendbar. Türflügel muss/müssen kontrolliert durch das /die Türschließmittel schließen.

  • Seite 22: Abnahmeprotokoll

    SeTec GmbH Rauchschalter SRS 24/ 14.0 Abnahmeprotokoll Hauptstr.40a – 82229 Seefeld 06AP15 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...
  • Seite 23 SeTec GmbH Rauchschalter SRS 24/ Überprüfung der: Zulassung Einzuleitende Maßnahmen Tür: - Leichtgängigkeit des/der Flügel(s) und Selbstschließen aus jedem Öffnungswinkel, gesteuert durch das/die Türschließmittel, prüfen. 1.1. Türschließmittel: - Prüfen, ob die Montagevorgaben des Herstellers eingehalten wurden. Türschließmittel gegebenenfalls neu einstellen.
