3.0 Funktionsbeschreibung
1
2
3

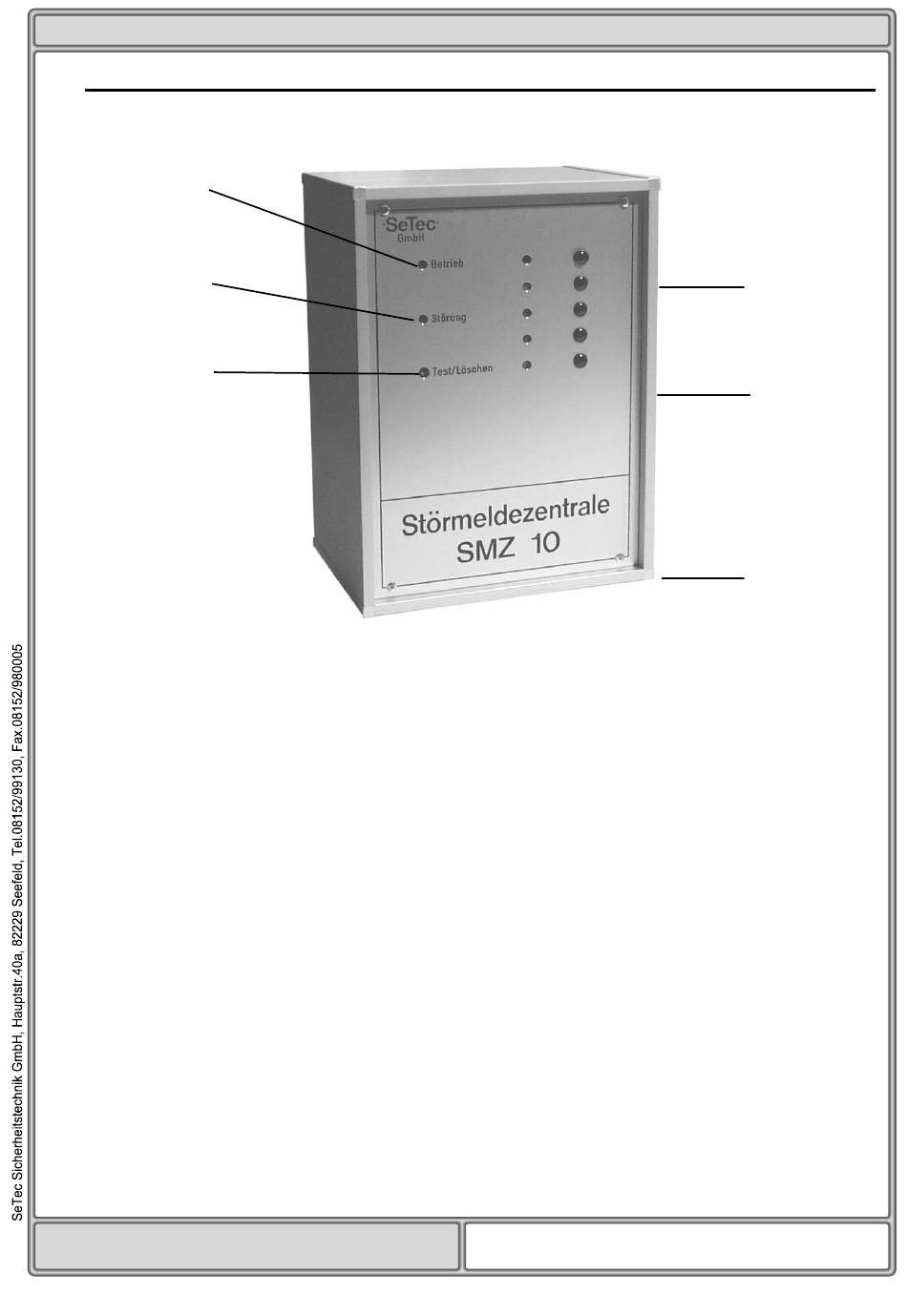

Die Elektronikbaugruppen der SMZ 10 sind in einem Alu-Gehäuse montiert. Die
Baugruppen sowie der Anschlussraum sind, nachdem der Frontdeckel abgenom-
men wurde, frei zugänglich. Die Baugruppen sind auf eine gemeinsame
Grundplatine gesteckt, ebenfalls alle Lötsteckanschlüsse für die anzuschliessen-
den Leitungen. Sonstige aktive Bauelemente sind nicht auf der Grundplatine vor-
handen. Am äußersten linken Steckplatz befindet sich der Netzhaupteinschub.
Dann folgen die Steckplätze für die Fünffachlinienbaugruppen.Der
Netzteilhaupteinschub hat folgende Funktionen. Er erzeugt aus der
Netzversorgungsspannung die korrekte 13,8 V Betriebsspannung und lädt auch
den Akkumulator.
Die grüne LED (1) leuchtet und zeigt damit an, dass die
Netzversorgungsspannung vorhanden ist.
Die rote LED (2) leuchtet, sobald der Akkumulator schadhaft ist oder die
Netzversorgung gestört ist.
Der Akku (4) wird auf den Boden des Gehäuses gestellt und angesteckt. Auf dem
Haupteinschub befindet sich auch noch der gemeinsame Summer. Dieser ertönt
immer, wenn eine Störmeldung eintrifft.
Jede neue Störmeldung wird durch die LED-Anzeige (5) am Linieneinschub
durch Blinken der LED signalisiert.Gleichzeitig ertönt der Summer.
Mit der Taste (3) Test/Löschen kann der Summer abgeschaltet werden.
SeTec
GmbH
82229 Seefeld
SeTec
6
5
4
T10830
Mai
2001
GmbH
3
