ATECH Zapi ECO SMART DISPLAY Handbuch Seite 12

I

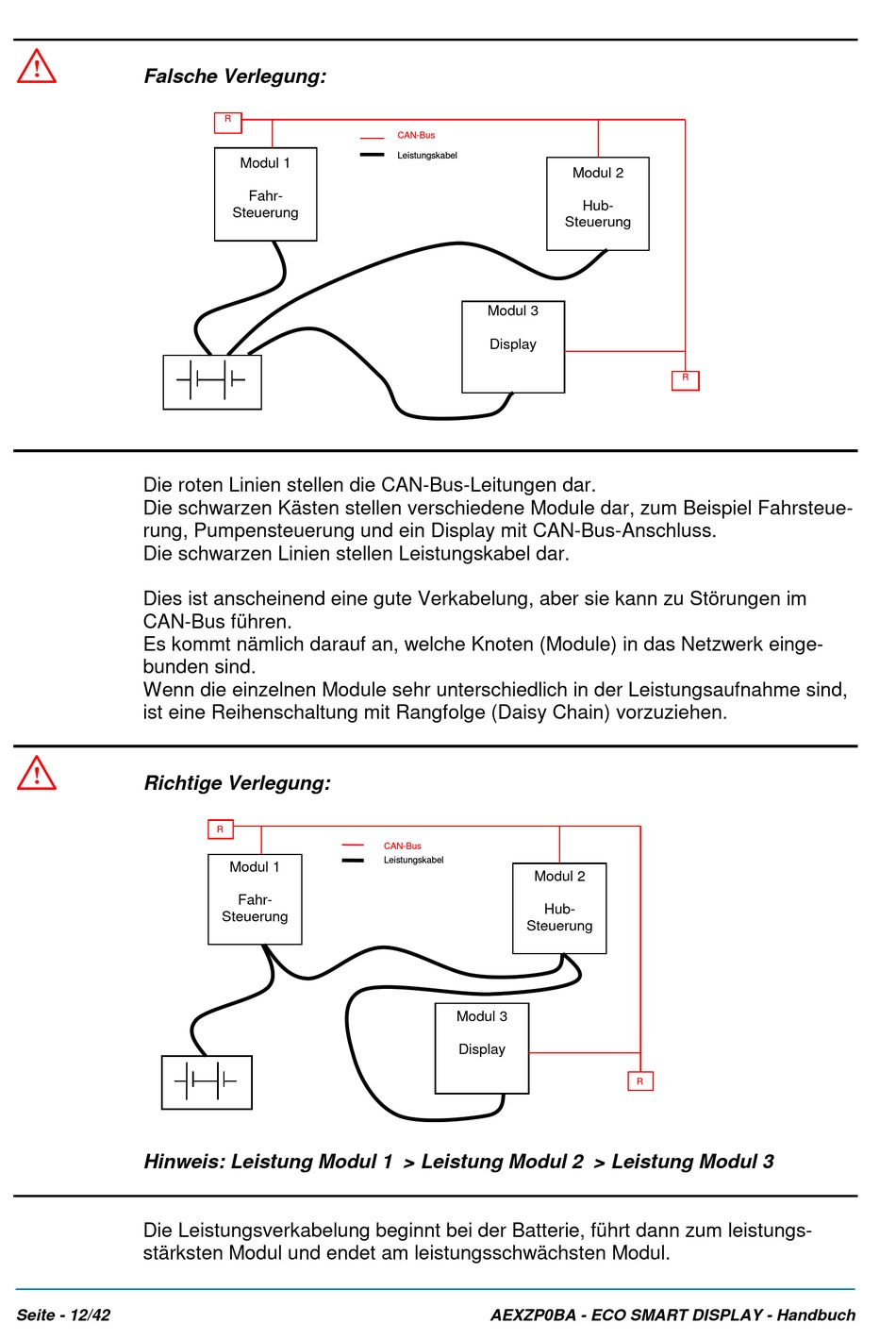

Falsche Verlegung:
Die roten Linien stellen die CAN-Bus-Leitungen dar.
Die schwarzen Kästen stellen verschiedene Module dar, zum Beispiel Fahrsteue-
rung, Pumpensteuerung und ein Display mit CAN-Bus-Anschluss.
Die schwarzen Linien stellen Leistungskabel dar.
Dies ist anscheinend eine gute Verkabelung, aber sie kann zu Störungen im
CAN-Bus führen.
Es kommt nämlich darauf an, welche Knoten (Module) in das Netzwerk einge-
bunden sind.
Wenn die einzelnen Module sehr unterschiedlich in der Leistungsaufnahme sind,
ist eine Reihenschaltung mit Rangfolge (Daisy Chain) vorzuziehen.
I
Richtige Verlegung:
Hinweis: Leistung Modul 1 > Leistung Modul 2 > Leistung Modul 3
Die Leistungsverkabelung beginnt bei der Batterie, führt dann zum leistungs-
stärksten Modul und endet am leistungsschwächsten Modul.
Seite - 12/42
R
Modul 1
Fahr-
Steuerung
R
CAN-Bus
Leistungskabel
Modul 1
Fahr-
Steuerung
CAN-Bus
Leistungskabel
Steuerung
Modul 3
Display
Modul 2
Hub-
Steuerung
Modul 3
Display
AEXZP0BA - ECO SMART DISPLAY - Handbuch
Modul 2
Hub-
R
R
