Drawings - woelm HELM 73 Montageanleitung

Teleskopbeschlag Innenschiebetüren Glas, 3-flügelig /
Einbauschnitte /

Drawings

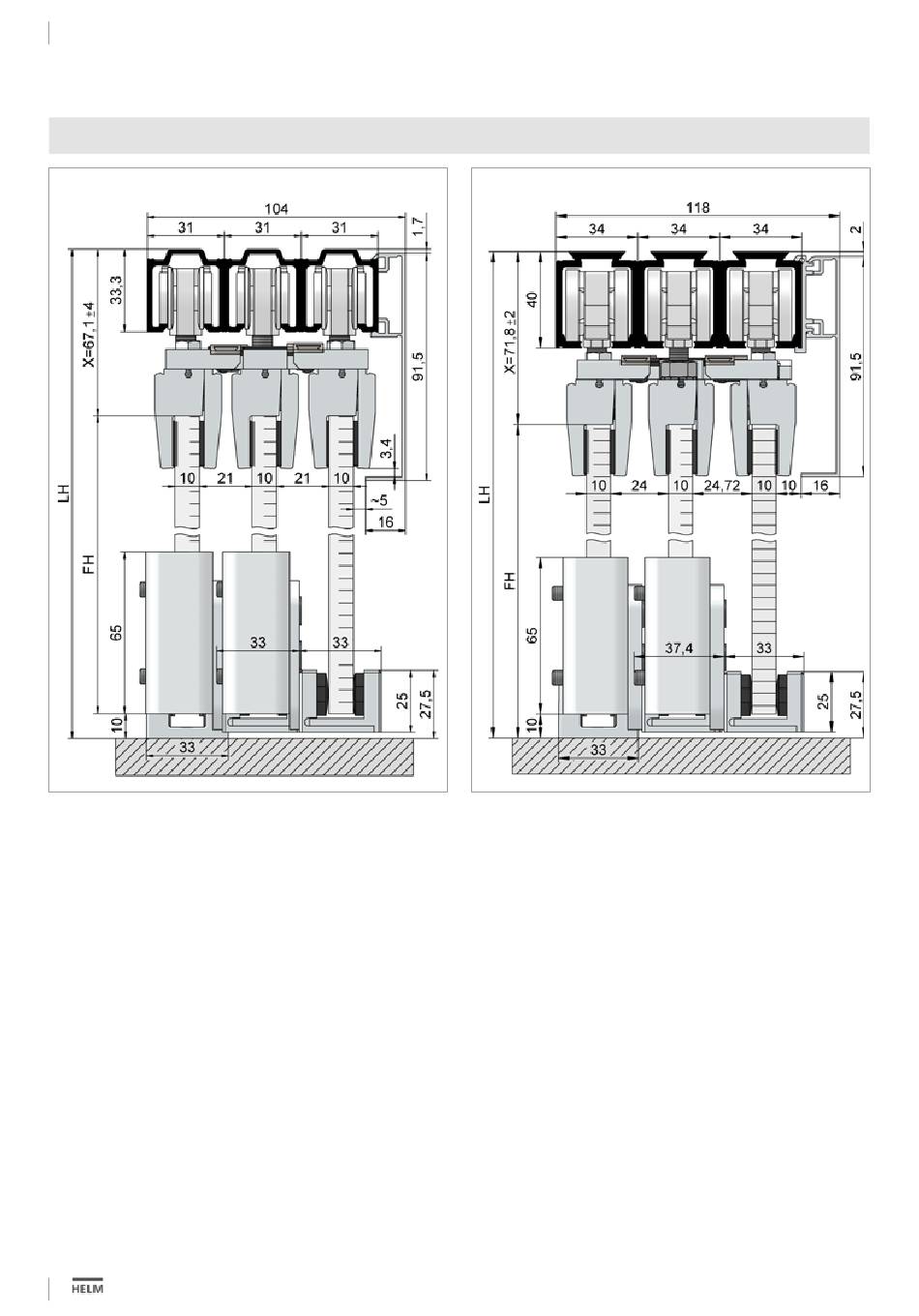

Einbauschnitt
Drawing
1
1
Helm 73
Berechnung Flügelhöhe
FH = LH - 10 - X
Calculation Leaf height
FH = LH - - X
Legende
FH Flügelhöhe
LH lichte Höhe
caption
FH Leaf height
LH Clear height
4
2 3
2 3
Telescopic fittings glass sliding doors, 3 leafs
1
Helm 140
Berechnung Flügelhöhe
FH = LH - 8 - X
Calculation Leaf height
FH = LH - 8 - X
Legende
FH Flügelhöhe
LH lichte Höhe
caption
FH Leaf height
LH Clear height
2 3
DS032056/10.2018
