Teleskopbeschlag Innenschiebetüren Glas, 3-flügelig

Technische Hinweise

Technical information

Montagehinweise:

• Bei Verwendung des Beschlags HELM 73 ist eine Überlappung (Ü) von min. 45 mm erforderlich.
• Bei Verwendung des Beschlags HELM 140 ist eine Überlappung (Ü) von min. 45 mm erforderlich.
• Es ist generell darauf zu achten, dass jeder Flügel mittels Fangstopper, optional Smart Stop in den Endlagen abgefangen wird.
Installation information:
• When using the hardware HELM 73 an overlap (Ü) of min. 45 mm is required.
• When using the hardware HELM 140 an overlap (Ü) of min. 45 mm is required
• It is generally to ensure that each leaf is intercepted with door catchers, Smart Stop optionaly in the end positions.

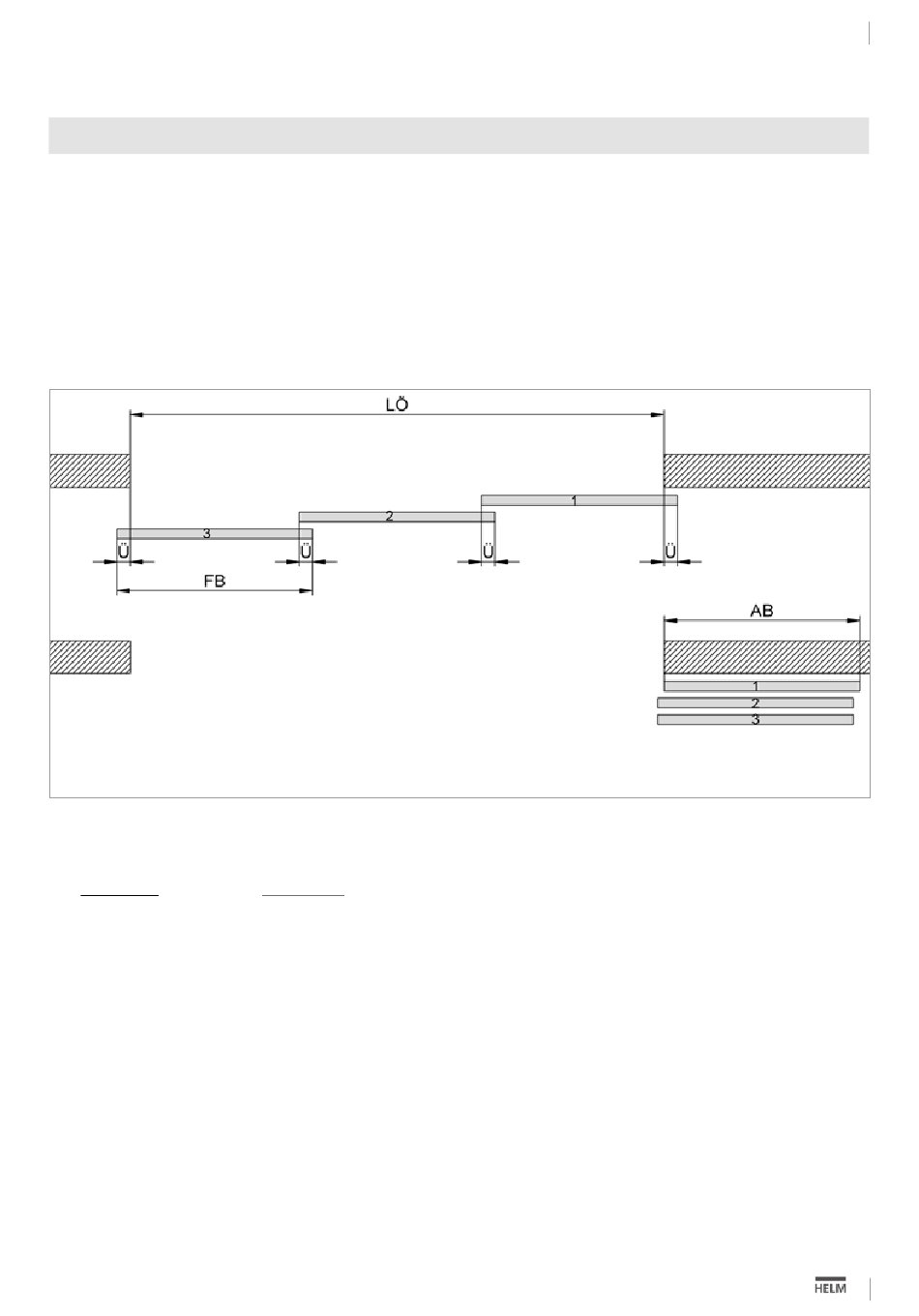

Legende
FB Flügelbreite
LÖ lichte Öffnung
Ü Überlappung
AB benötigter Abstellbereich
Berechnungsformeln
FB = LÖ + (4 x Ü) .
3
AB = FB
Min. Flügelbreite FB min. = 860 mm
Min. leaf width FB min. = 860 mm
DS032056/10.2018
caption
FB Leaf width
LÖ Clear opening
Ü Overlap
AB required parking space
Calculation
FB = LÖ + (4 x Ü) .
3
AB = FB
/ Telescopic fittings glass sliding doors, 3 leafs
Technische Informationen / Technical information
