Blackmagic Design URSA Mini 4.6K Handbuch Seite 652

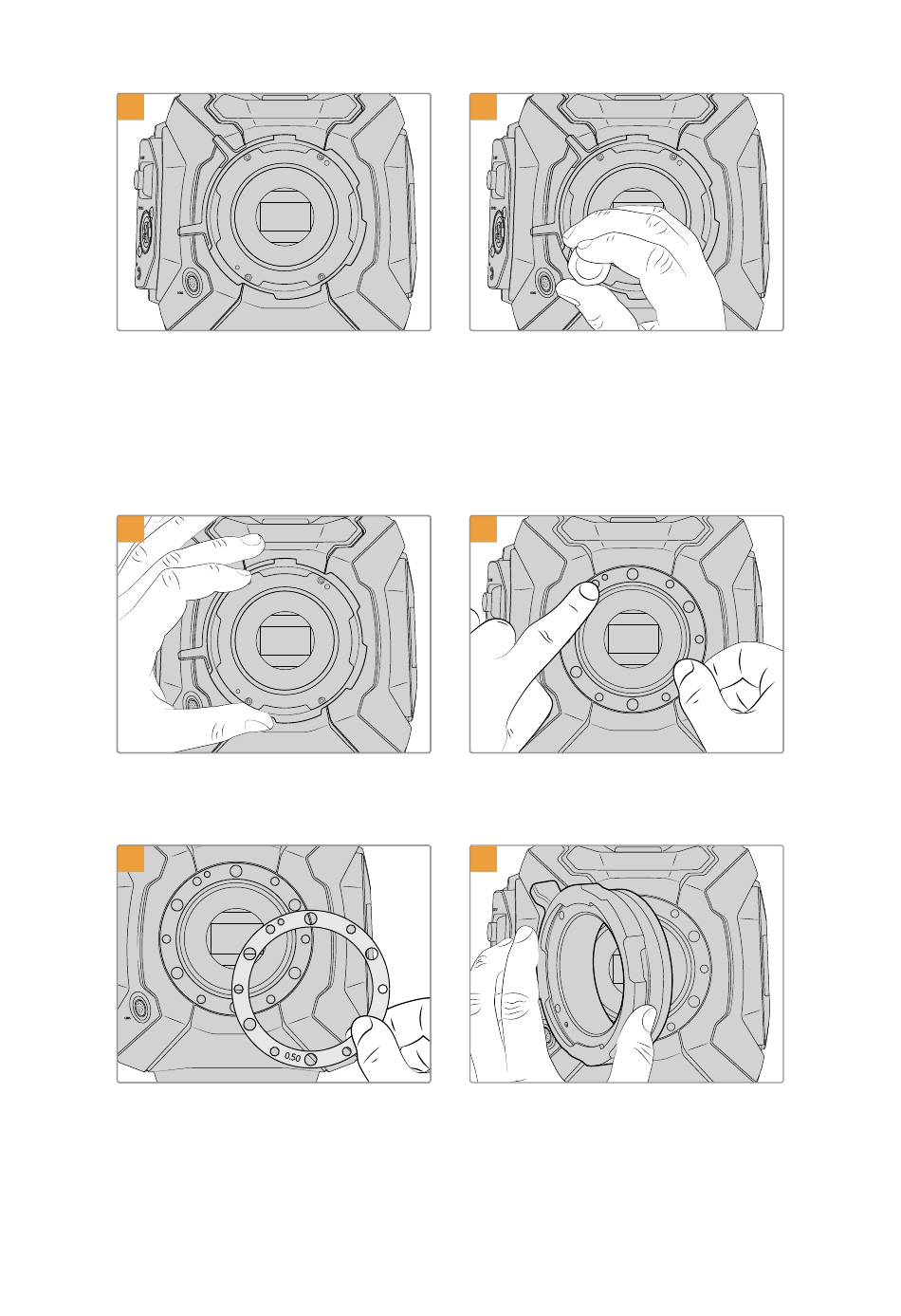

1
Placez la Blackmagic URSA Mini PL verticalement
sur une surface solide et propre, puis retirez le
cache anti-poussière de votre objectif. Le filtre en
verre situé à l'avant du capteur sera exposé
durant tout le processus de calage et il est
important de faire en sorte qu'il reste aussi propre
que possible. Faites bien attention de ne pas
toucher le filtre lorsque vous calez la monture PL.
3
Soulevez délicatement la monture d'objectif pour
la séparer du boîtier de la caméra. Gardez les vis
à proximité de la monture d'objectif.
5
Ajoutez ou retirez des rondelles de 0,10mm, puis
réassemblez la caméra jusqu'à trouver le
positionnement parfait de vos objectifs. Ajustez à
votre convenance, vous pouvez par exemple
remplacer la rondelle de 0,50mm par une
rondelle de 0,40mm si besoin est.
2
Retirez les six vis de la monture PL à l'aide du
tournevis 2,0mm. Vous devrez peut-être faire
tourner la bague de verrouillage PL de temps en
temps dans le sens des aiguilles d'une montre ou
dans le sens contraire pour accéder aux vis.
4
Notez que la rondelle de 0,50mm est alignée
avec le goujon d'assemblage à la position de
11 heures.
6
Placez la monture d'objectif Blackmagic
URSA Mini Pro 4.6 PL à l'intérieur du boîtier de
la caméra.
Calage des montures 652
