Montageanleitung Couchtisch Mod. 4478
assembly instructions mod. 4478
1 x
M10 x 40
1 x
M10

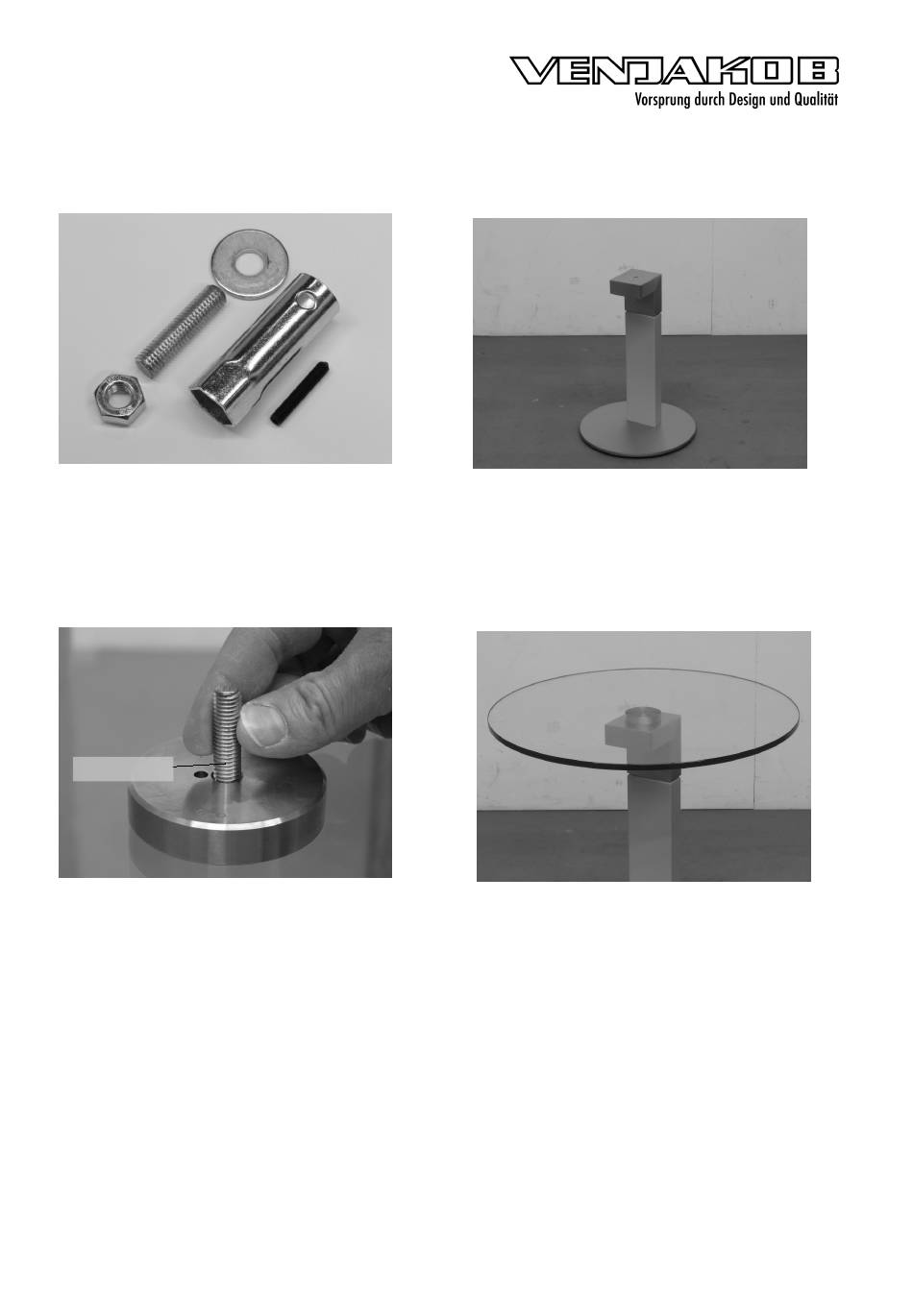

1. Montagematerial.
fittings
M10 x 40
3. Die Glasplatte auf eine gepolsterte Unterlage
legen. Den Gewindebolzen (M10 x 40) von
Hand einschrauben.
Lay the glass top with metal part upwards
on a clean and plane surface.
Turn the metal bolts (M10 x 40) manually
into the metal part.
4478_deutsch_englisch
1 x
30 x 10,5
1 x
M10
1 x
M5 x 30
1 / 2
2. Den Unterbau auspacken.
unpack the frame carefully
4. Die Glasplatte mit dem Gewindebolzen in die
Bohrung des Unterbaus einstecken.
Place the glass top onto the frame.
Erstellt am 23.0.612 von P.St.
Werbung
Verwandte Anleitungen für Venjakob 4478
Inhaltszusammenfassung für Venjakob 4478
- Seite 1 Montageanleitung Couchtisch Mod. 4478 assembly instructions mod. 4478 30 x 10,5 M10 x 40 M5 x 30 1. Montagematerial. 2. Den Unterbau auspacken. fittings unpack the frame carefully M10 x 40 3. Die Glasplatte auf eine gepolsterte Unterlage 4. Die Glasplatte mit dem Gewindebolzen in die legen.
- Seite 2 M5 x 30 grommet 30 x 10,5 SW 2,5 socket key 5. Die Glasplatte mit der Unterlegscheibe 6. Mit dem Gewindebolzen (M5 x 30) gegen Ver- (30 x 10,5) und der Mutter (M10) fixieren. drehen sichern. Fix glass top and frame together with Use the small metal bolt (M5 x 30) to grommet (30 x 10,5) and nut (M10).
