24

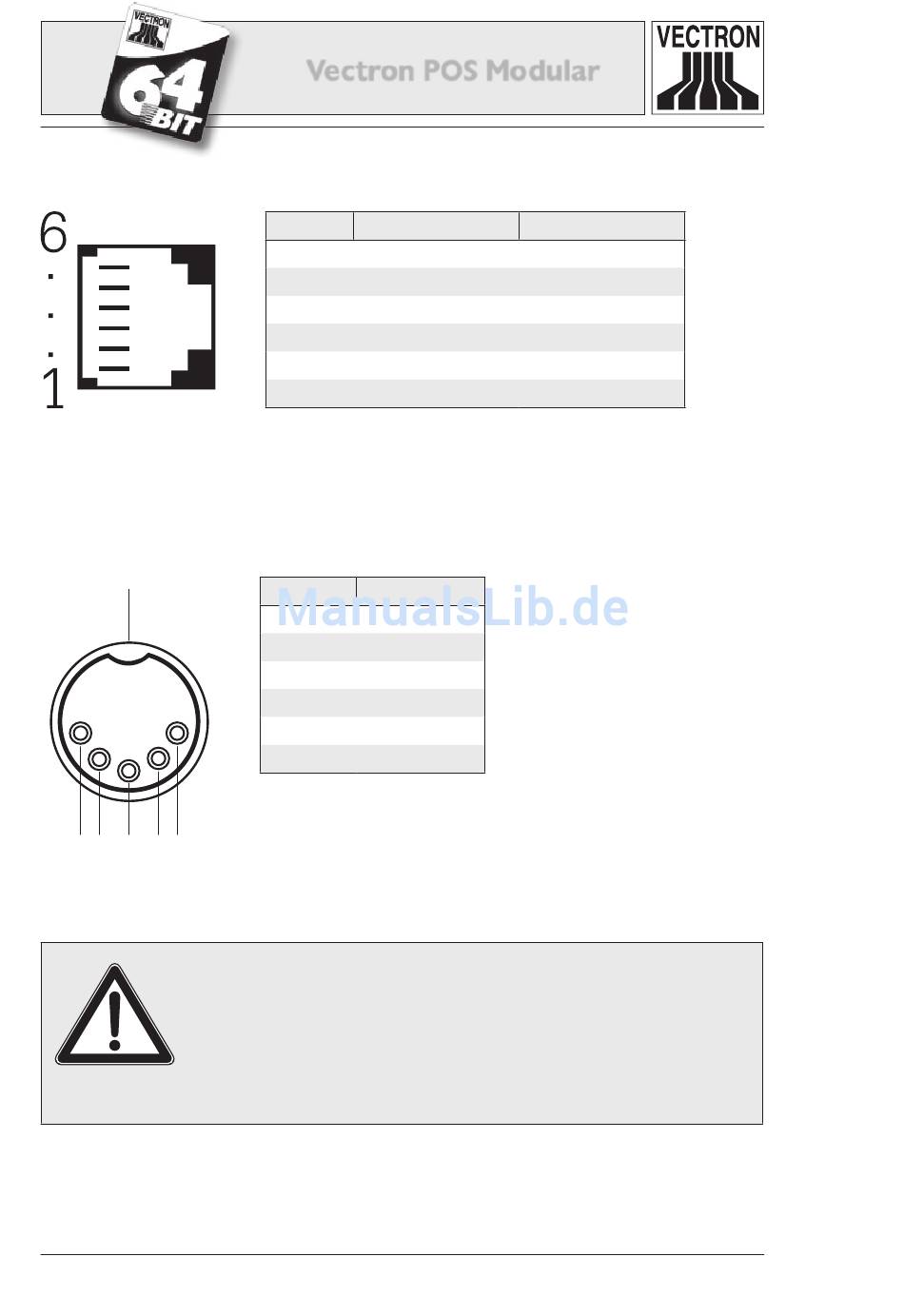

Schnittstellen für Schubladen (RJ-11)
Externes Netzteil (DIN-Buchse)
Gehäuse
3 5
2
4 1
Benutzen Sie für die Stromversorgung der Vectron
POS Modular ausschließlich das mitgelieferte Netz-
teil Vectron PS10.
Die Verwendung anderer Netzteile kann das Kassen-
Achtung!
system beschädigen oder zerstören.
Vectron POS Modular
PIN
Belegung A
1
GND
2
Lade 1
3
Open Sensor
4
+ 24 V
5
Lade 3
6
+ 24 V
PIN
Belegung
1
GND
2
GND
3
+ 5 V / 4 A
4
GND
5
+ 24 V / 0,6 A
Gehäuse
Erdung
Belegung B
GND
Lade 2
Open Sensor
+ 24 V
Lade 4
+ 24 V
