Lampenjustierung - Futurelight DJ-SCAN 260 Bedienungsanleitung

Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung ent-
wickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Ga-
rantie.
Vorgehensweise:
Schritt 1: Lösen Sie die beiden Gehäuseschrauben am hinteren Teil des Gerätes mit einem geeigneten
Imbusschlüssel. Nehmen Sie den Gehäusedeckel ab.

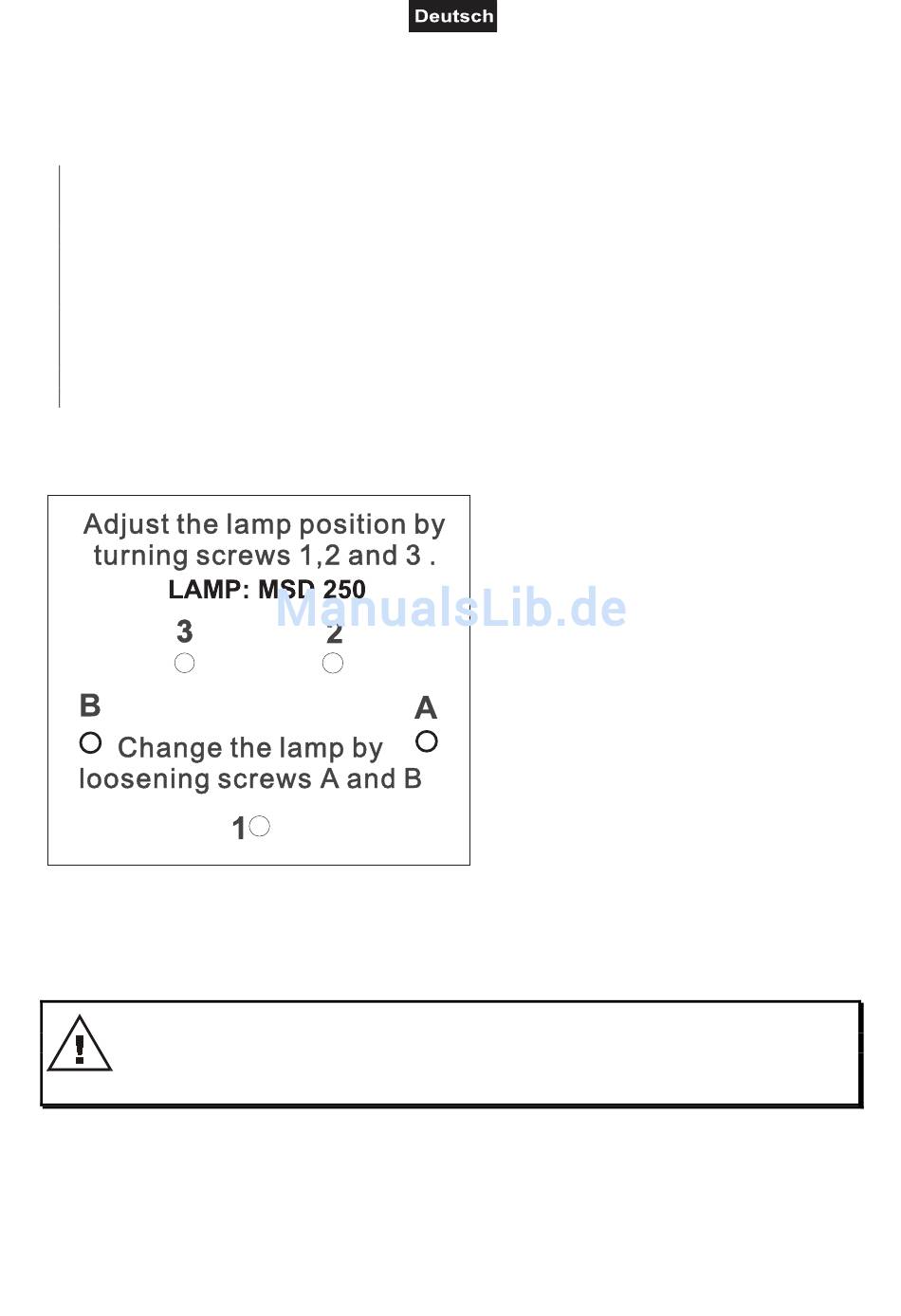

Schritt 2: Lösen Sie die Befestigungsschrauben A und B des Lampensystems und entnehmen Sie
dieses vorsichtig aus dem Gehäuse.
Schritt 3: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem
Lampenhalter.
Schritt 4: Setzen Sie die Lampe vorsichtig in den Lampenhalter ein.
Schritt 5: Führen Sie das Lampensystem wieder in das Gehäuse ein und ziehen Sie die Befestigungss-
schrauben fest.
Schritt 6: Justieren Sie die Lampe wie unter Lampenjustierung beschrieben.
Schritt 7: Setzen Sie den Gehäusedeckel wieder auf das Gerät und schrauben Sie die beiden
Gehäuseschrauben wieder fest.

Lampenjustierung

ist.
Wenn das Licht am äußeren Rand des Strahls heller erscheint als in der Mitte, befindet sich die Lampe zu
nah am Reflektor. Bewegen Sie in diesem Fall die Lampe vom Reflektor weg. Drehen Sie dazu alle drei
Schrauben "1, 2, 3" um 45° gegen den Uhrzeigersinn, bis das Licht gleichmäßig verteilt ist und der Strahl
hell genug erscheint.
Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu
Der Lampenhalter des Gerätes wird ab Werk
justiert. Da sich die zu verwendenden Lampen
von Hersteller zu Hersteller unterscheiden, kann
es u. U. notwendig sein, die Position des
Lampenhalters nachzujustieren.
Zünden Sie die Lampe, öffnen Sie den Shutter
und die Iris, stellen Sie die Dimmerintensität auf
100 % und fokussieren Sie den Lichtstrahl auf
einer ebenen Oberfläche (Wand). Zentrieren Sie
den "Hot Spot" (d. i. der hellste Teil des
Lichtstrahls) durch Drehen der Schrauben "1, 2,
3". Drehen Sie immer nur an einer Schraube, um
den Hot Spot diagonal über die Projektion zu
bewegen. Wenn Sie keinen Hot Spot entdecken
können, justieren Sie die Lampe so lange, bis
das Licht gleichmäßig verteilt ist.
Wenn der Hot Spot zu hell erscheint, können Sie
dessen Intensität abschwächen, indem Sie die
Lampe näher zum Reflektor hinbewegen. Drehen
Sie dazu alle drei Schrauben "1, 2, 3" um 45° im
Uhrzeigersinn, bis das Licht gleichmäßig verteilt
haben!
