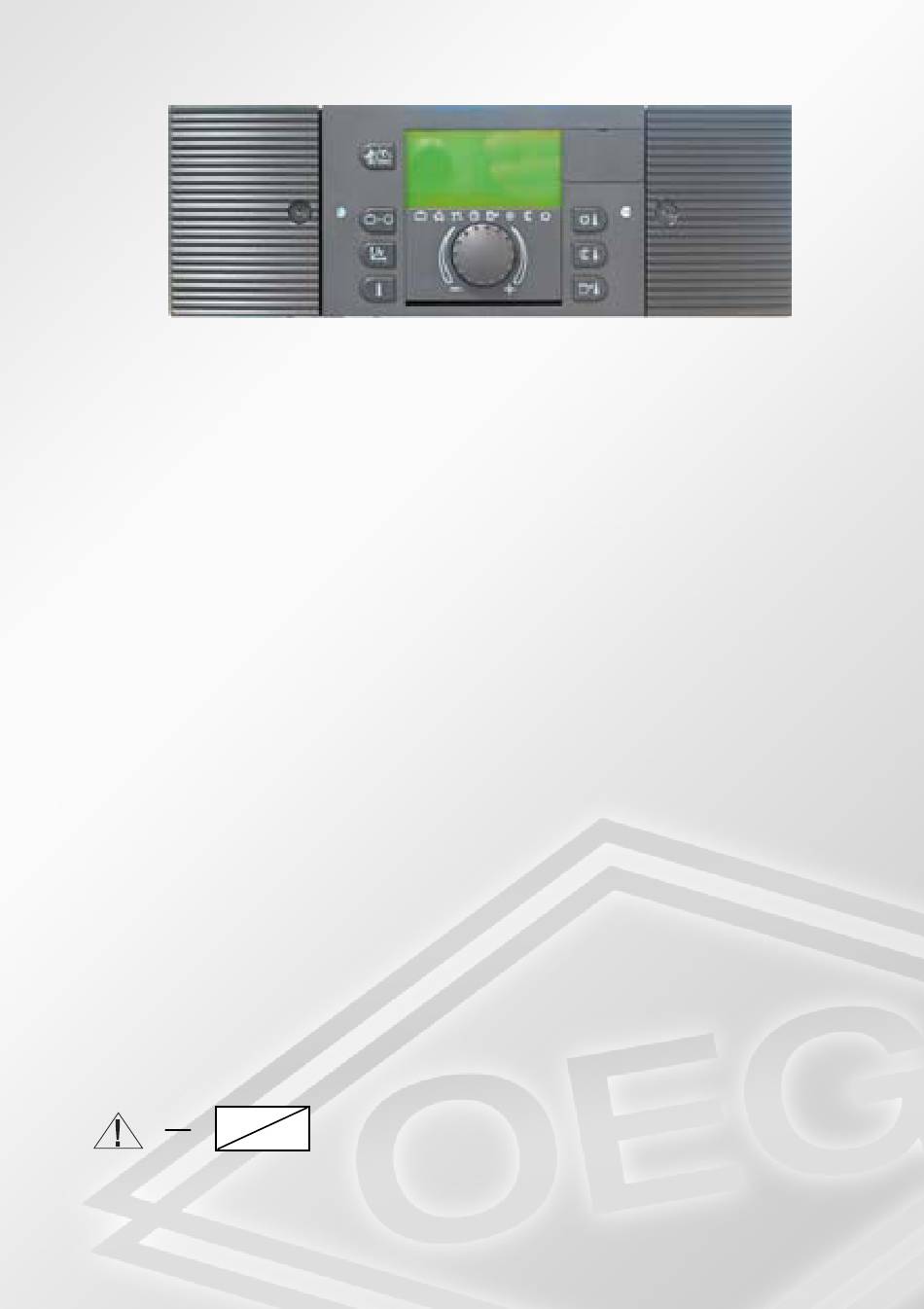

Wandsockel MS-K

Anwendung:
Der Wandanschlusssockel MS-K dient zur
Aufnahme des Zentralgerätes und wird bei
der Wandmontage eingesetzt.
Ausführung
Der Wandanschlusssockel ist ausschließ-
lich für die Aufnahme des Zentralgerätes
vorbereitet.
Das Zentralgerät ist nach dem Aufstecken
auf die Grundplatine und nach Fertig-
stellung der abgehenden elektrischen
Verdrahtung funktionsbereit.

Montage und elektrische Installation

1- Kabeldurchführungen nach Anzahl und
Größe entsprechend der Lage des
Kabelkanals an
Stellen oben bzw. unten ausbrechen.
Hinweis:
Sofern kein Kabelkanal verwendet
wird, ist bauseits
sprechende Zugentlastung der Kabel
zu sorgen.
2- Arretierungsschrauben (1) waagrecht
stellen und Klemmenabdeckungen
seitlich abziehen.
3- Wandsockel mit
Schrauben und Dübeln auf ebenem
Untergrund verzugsfrei
Beiliegende Bohrschablone benutzen.
4- Elektrische Verdrahtung gemäß Anla-
genausführung und umseitigen An-
schlussplan durchführen.
230 V~
Die Anschlussklemmen der Klemmen-
blöcke X5 und X6 im linken Anschluss-
den vorgeprägten
für eine ent-
den beiliegenden
montieren.
bereich führen
spannung und dürfen keinesfalls mit
der Netzspannung
kommen!
unweigerlich
Gerätes und
Garantieansprüchen!
Die Anschlussklemmen der Klemmen-
blöcke X7
Anschlussbereich
Geräteausführung
zustand Netzspannung.
Beim Anschluss ist vor dem Einführen
des Leiters der Betätigungshebel der
schraublosen
drücken.
5- Seitliche Klemmenabdeckungen auf-
stecken und arretieren.
6- Zentralgerät
gleichmäßig
rasten. Die elektrische Verbindung
wird über die Buchsenleisten auf der
Grundplatte hergestellt. Zentralgerät
mit beiden seitlichen Schnellklemm-
vorrichtungen
arretieren.
Hinweis:
Bei der Verdrahtung des Gerätes ist
unbedingt auf eine getrennte Verlegung
zwischen Fühler- bzw. Datenbusleitungen
und netzspannungsführenden Kabeln zu
achten. Eine
führung innerhalb eines Kabels ist
unzulässig. Ggf. sind Kabelkanäle mit
Trennstegen zu verwenden.
9
Sicherheitsklein-
in Berührung
Nichtbeachtung
zur Zerstörung
zum Verlust
bis X10 im rechten
führen je
und Betriebs-
Klemmen niederzu-
einsetzen und
verteiltem Druck
im Uhrzeigersinn
gemeinsame Leitungs-
führt
des
von
nach
unter
ein-
