Zentralgerät
Montage

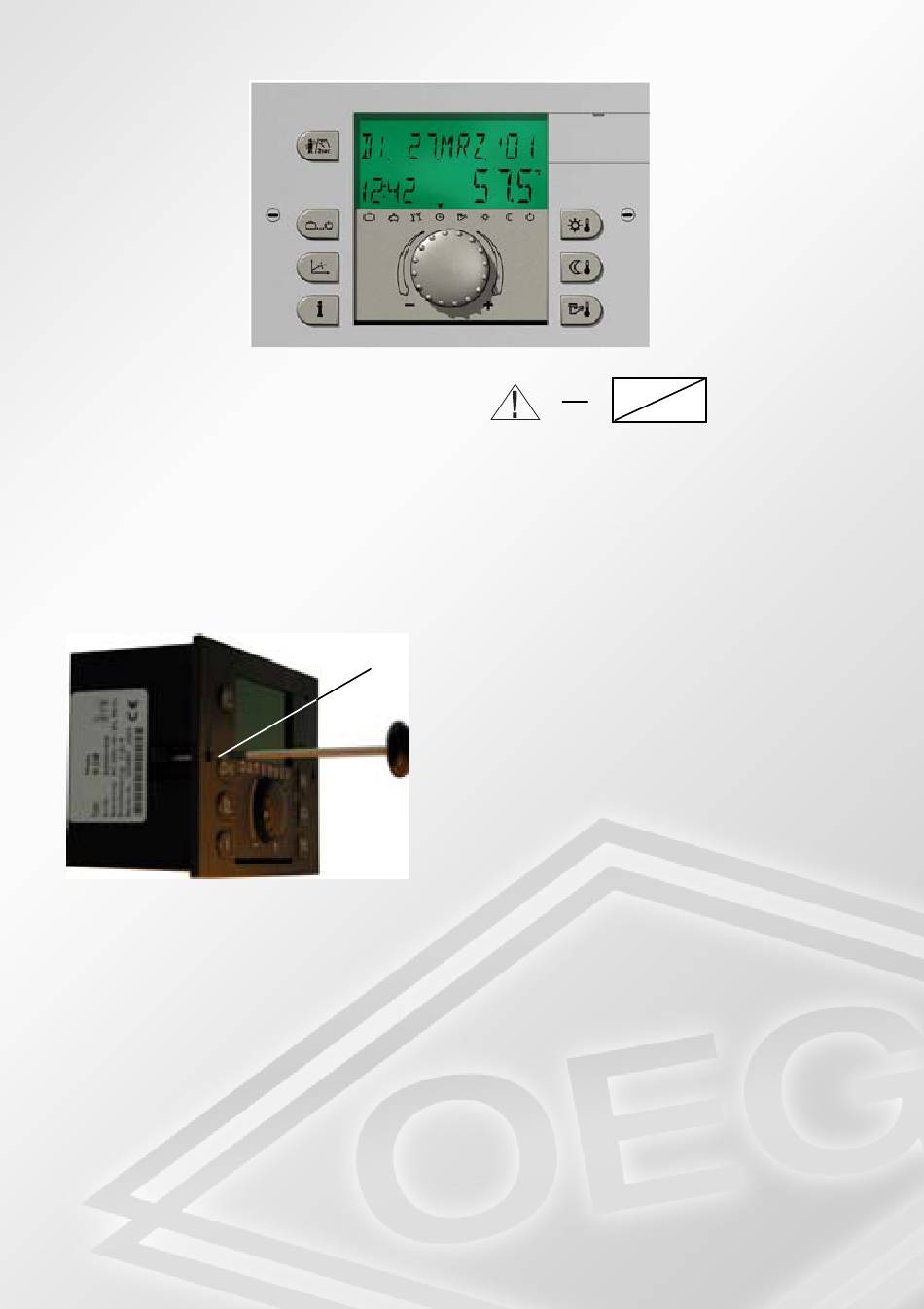

Alle Zentralgeräte sind als Einbaugeräte
konzipiert und werden nach Fertigstellung
der elektrischen Anschlüsse von vorne in
das jeweilige Kesselschaltfeld eingesetzt.
Die Befestigung erfolgt mittels der beiden
seitlichen Schnellklemmvorrichtungen (1)
im Uhrzeigersinn.
Der
Ausbau
erfolgt
Reihenfolge.
Elektrische Installation
Der
elektrische
weitergehende
Verkabelung
Regeleinrichtungen
Rückseite des Gerätes mittels der vier im
Schaltfeld befindlichen oder beigelegten
Anschlussklemmleisten X1, X2, X3 und X4
entsprechend der Kennzeichnung in den
farbig markierten Anschlussfeldern.
in
umgekehrter
1
Anschluss
und
die
zu
den
erfolgt
auf
der
230 V~
Alle Anschlussklemmen innerhalb des
blau markierten Feldes (X1) sind mit
Sicherheitskleinspannung belegt und
dürfen
keinesfalls
Netzspannung in Berührung kommen!
Nichtbeachtung führt unweigerlich zur
Zerstörung
des
Verlust von Garantieansprüchen!
Anschlussklemmen in den rot markierten
Feldern (X2...X4) führen je nach Geräte-
version und Betriebszustand grundsätzlich
Netzspannung.
Weitergehende Informationen sind den
Unterlagen
des
stellers zu entnehmen.
Anschlussbelegung siehe nächste Seite.
Hinweis:
Bei der Verdrahtung des Gerätes ist
unbedingt auf eine getrennte Verlegung
zwischen Fühler- bzw. Datenbusleitungen
und netzspannungsführenden Kabeln zu
achten.
Eine
führung innerhalb eines Kabels ist
unzulässig.
Fühler-
leitungen dürfen nicht gemeinsam mit
Netzleitungen verlegt
elektrische Geräte versorgen, die nicht
nach EN 60555-2 entstört sind.
5
mit
Gerätes
und
Wärmeerzeuger-Her-
gemeinsame
Leitungs-
und
Datenbus-
werden, welche
der
zum
