Allgemeine Sicherheitshinweise

Alle elektrischen Anschlüsse, Schutzmaß-
nahmen und Sicherungen sind von einem
Fachmann unter Berücksichtigung der
jeweils gültigen Normen und VDE-Richt-
linien sowie der örtlichen Vorschriften
auszuführen.
Der elektrische Anschluss ist als Fest-
anschluss nach VDE 0100 vorzusehen.
Der elektrische Anschluss erfolgt nach dem
Schaltplan des jeweiligen Schaltfeldes.
Achtung!
Anlage vor dem Öffnen des Schaltfeldes
stromlos schalten!
Unsachgemäße Steckversuche
Spannung können den Regler zerstören
und zu gefährlichen Stromschlägen
führen.
Sicherheitsmaßnahmen zur EMV-
gerechten Montage
1. Netzspannungsführende Leitungen und
Fühler- bzw. Datenbusleitungen müssen
grundsätzlich getrennt verlegt werden.
Hierbei ist ein Mindestabstand von 2 cm
zwischen den Leitungen einzuhalten.
Leitungskreuzungen sind zulässig.
Netz 230 V~
Datenbusleitung 12 V~

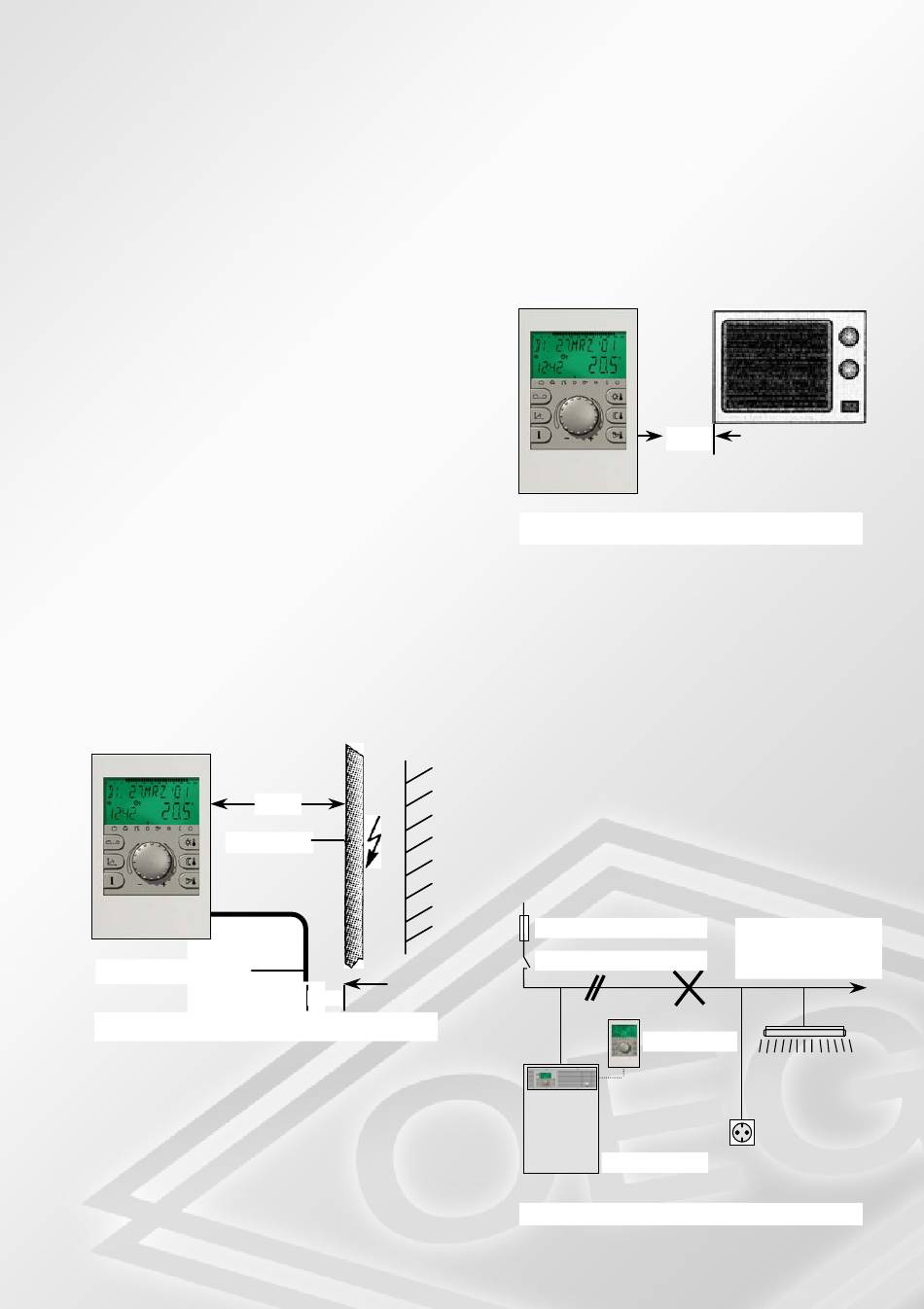

Bild 1: Mindestabstände bei der Elektroinstallation
2. Bei Regelgeräten
Netzanschluss ist unbedingt auf eine
getrennte Verlegung von Netz- und
Fühler- bzw. Busleitungen zu achten.
Bei der Verwendung von Kabelkanälen
sind solche mit Trennstegen vorzu-
sehen.
unter
15 cm
2cm
mit eigenem
3. Bei der Montage von Regelgeräten
oder Raumstationen ist zu anderen
elektrischen Einrichtungen mit elektro-
magnetischer Emission wie Schalt-
schützen, Motoren, Transformatoren,
Dimmern, Mikrowellen- und Fernseh-
geräten, Lautsprecherboxen, Compu-
tern, Funktelefonen etc. ein Mindest-
abstand von 40 cm einzuhalten.
Bild 2: Mindestabstand zu anderen elektrischen
Geräten
4. Zwischen Raumgeräten und Zentral-
geräten ist ein Mindestabstand von 40
cm einzuhalten. Mehrere Zentralgeräte
im Datenbusverbund können direkt
nebeneinander montiert werden.
5. Der Netzanschluss
anlage (d.h. Kessel–Schaltfeld–Regel-
einrichtung) muss als eigenständiger
Stromkreis ausgebildet sein. Es dürfen
weder Leuchtstofflampen noch andere
als Störquelle in Frage kommende
Maschinen
bzw. anschließbar sein.
Sicherungsautomat 16 A
Heizraum-Notschalter
Wärmeerzeuger
Bild 3: Elektrische Leitungsführung im Heizraum
3
40 cm
der Heizungs-
angeschlossen werden
Heizraumbeleuchtung
und Steckdosen nur
auf getrenntern Strom-
kreis anschließen!
Raumgerät(e)
