- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL DXO-48 Digital Loudspeaker management system © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
CLEANING AND MAINTENANCE ......................... 32 Replacing the fuse ............................32 TECHNICAL SPECIFICATIONS........................32 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.psso.de 2/32 10356360_V_1_1.DOC... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen PSSO DXO-48 Systemcontroller entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
-
Seite 5: Bestimmungsgemässe Verwendung
GESUNDHEITSRISIKO! Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa- rablen Gehörschäden führen können. Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um ein professionelles Lautsprecher-Management-System. Dieses Produkt ist für den Anschluss an 115/230 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Gerätebeschreibung

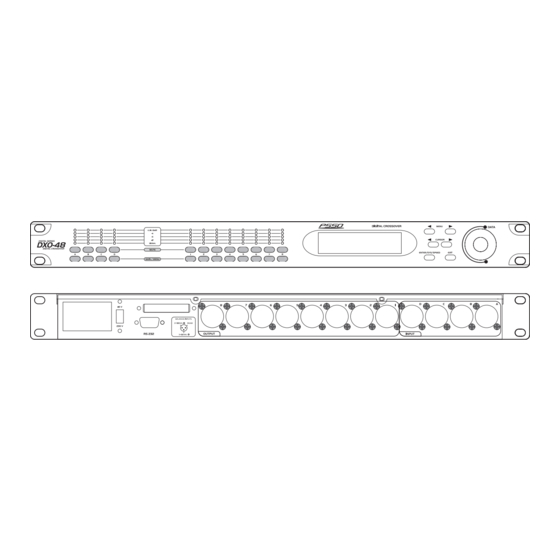

GERÄTEBESCHREIBUNG Der PSSO Systemcontroller ist für den professionellen Anwendungsbereich vorgesehen. Die Ein- und Ausgänge des PSSO Systemcontrollers sind mit XLR-Buchsen ausgestattet. Die Belegung der XLR-Einbaukupplungen und -stecker lautet: PIN 1 = Masse PIN 2 = Signal + PIN 3 = Signal -... -
Seite 7: Rückseite
Beim Einstellen von Delays und Frequenzen (Auflösung 1Hz) und gleichzeitigem Drücken der SPEED-Taste erhöht/verringert sich der jeweilige Wert 100x schneller. 7) Input Mute-Tasten Zum Stummschalten der einzelnen Eingänge. Ein stummgeschalteter Eingang wird durch die rot leuchtende Mute-Taste des jeweiligen Eingangs angezeigt. 8) Input GAIN/MENU-Tasten Zum Selektieren eines oder mehrerer Eingänge. -
Seite 8: Installation
Frequenzen stark gedämpft werden, wenn die Kabel unnötig lang sind. Außerdem ist die Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größer. Müssen jedoch lange Kabelwege zurückgelegt werden, sollten auf jeden Fall symmetrische Kabel verwendet werden. Die Eingänge Ihres PSSO Systemcontrollers sind mit elektronisch symmetrierten XLR-Verbindungen ausgestattet. Ausgänge Die Ausgänge Ihres PSSO Systemcontrollers sind mit elektronisch symmetrierten XLR-Verbindungen... -
Seite 9: Bedienung
Bitte beachten sie dass alle hier gemachten Änderungen mit der ENTER-Taste bestätigt werden müssen um versehentlichen Fehleinstellungen vorzubeugen! 1. Programm-Recall-Menü Der DXO-48 hat einen Speicher für bis zu 30 verschiedene Programme. Im Programm-Recall-Menü werden bereits gespeicherte Programme wieder aufgerufen. PROG – Programm-Nummer NAME –... -
Seite 10: System-Setup Menu
Der Programm-Name kann hier nicht verändert werden! 2. Program-Store-Menü Der DXO-48 kann bis zu 30 verschieden Programme abspeichern. PROG – Programm-Nummer NAME – Programm-Name Betätigen Sie die das Jog-Rad, um einen beliebigen Speicherplatz anzuwählen. Bitte beachten sie dass falls sich auf dem gewählten Speicherplatz bereits ein anders Programm befindet dieses beim Speichern gelöscht und durch das Neue überschrieben wird. - Seite 11 Vergibt eine ID von 1 – 16 an das Gerät. 6. Security-Menü Der DXO-48 ermöglicht es dem Benutzer die Einstellungen vor ungewollten oder unerlaubten Änderungen zu schützen. Es können verschiedene Menüs einzeln gesperrt werden und sind nur durch Eingabe eines Passwortes wieder zugänlich und veränderbar.
-
Seite 12: Input-Einstellungen
LOCK - Sperren Dieser Parameter sperrt (Yes) oder entsperrt (No) das ausgewählte Menü. PASSWORD Das Passwort des DXO-48 ist 4 Stellen lang. Es kann nur mittels der PC-Software geändert werden! Die Werkseinstellung ist ohne Passwort. Input-Einstellungen Die Menüs der Input-Kanäle lassen sich durch Drücken des zum jeweiligen Kanal gehörenden MENU- Tasters erreichen. -
Seite 13: Output-Einstellungen
Der Regelbereich liegt bei -30 dB bis +15 dB in 0,25 dB Schritten. Die Bandbreite liegt zwischen 0,02 und 2,5 Oktaven, einstellbar in 0,01 Oktaven Schritten (nur Bell). Die einstellbaren Equalizerfrequenzen reichen von 20 Hz bis 20 kHz. IN_1:XXXXXX MENU:EQ BW:0.33oct LEVEL:0.00dB Q=4.36... - Seite 14 1. Signal-Menü LEVEL – Ausgangspegel (Gain) Über das Jog-Rad lässt sich der Ausgangspegel von -40dB bis +15dB in 0,25dB Schritten einstellen. POL - Polarität Die Polarität jedes Ausgangs lässt sich zwischen normal (+) und invertiert (-) umschalten. DELAY Durch Drehen des Jog-Rades können Sie die gewünschte Delayzeit zwischen 0 und 500ms in 21 µs Schritten einstellen.
- Seite 15 3. Crossover-Menü Die untere und obere Trennfrequenz jedes Ausgangs des DXO-48 lässt sich von 20 Hz bis 20 kHz entweder in 1 Hz oder 1/36 Oktave Schritten einstellen. Die Schrittweite kann im System-Menü umgestellt werden. FTRL – Filter Type des Hochpass Dient zur Einstellung der Filtertype des Hochpasses im jeweiligen Ausgang.
- Seite 16 4. Limiter Menü Der DXO-48 verfügt über je einen Limiter pro Ausgang. Die Limiter sind voneinander unabhängig. Der Limiter dient als zusätzlicher Schutz vor Übersteuerung und Lautsprecherdefekten. Hier wird der Signalpegel immer auf den eingestellten Threshold-Wert begrenzt. Dabei zeigen die Ausgangspegel an, wieviel Headroom zum Einsetzen des Limiters noch vorhanden ist.
-
Seite 17: Reinigung Und Wartung
6. Channel-Name-Menü NAME – Name des Kanals Jeder Kanal lässt sich mit maximal 6 Buchstaben benennen. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. -
Seite 18: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 115/230 V AC, 50/60 Hz ~ Gesamtanschlusswert: 30 W Eingänge: 4, aktiv, symmetrisch Eingangsempfindlichkeit: -40 bis +15 dB Eingangsimpedanz: 10 kOhm Frequenzgang: 15 Hz - 20 kHz, ± 0,25 dB 15 Hz - 40 kHz, ± 3 dB Ausgänge: 8, aktiv, symmetrisch mit automatischer Korrektur unsymmetrischer Signale Ausgangsimpedanz:...
