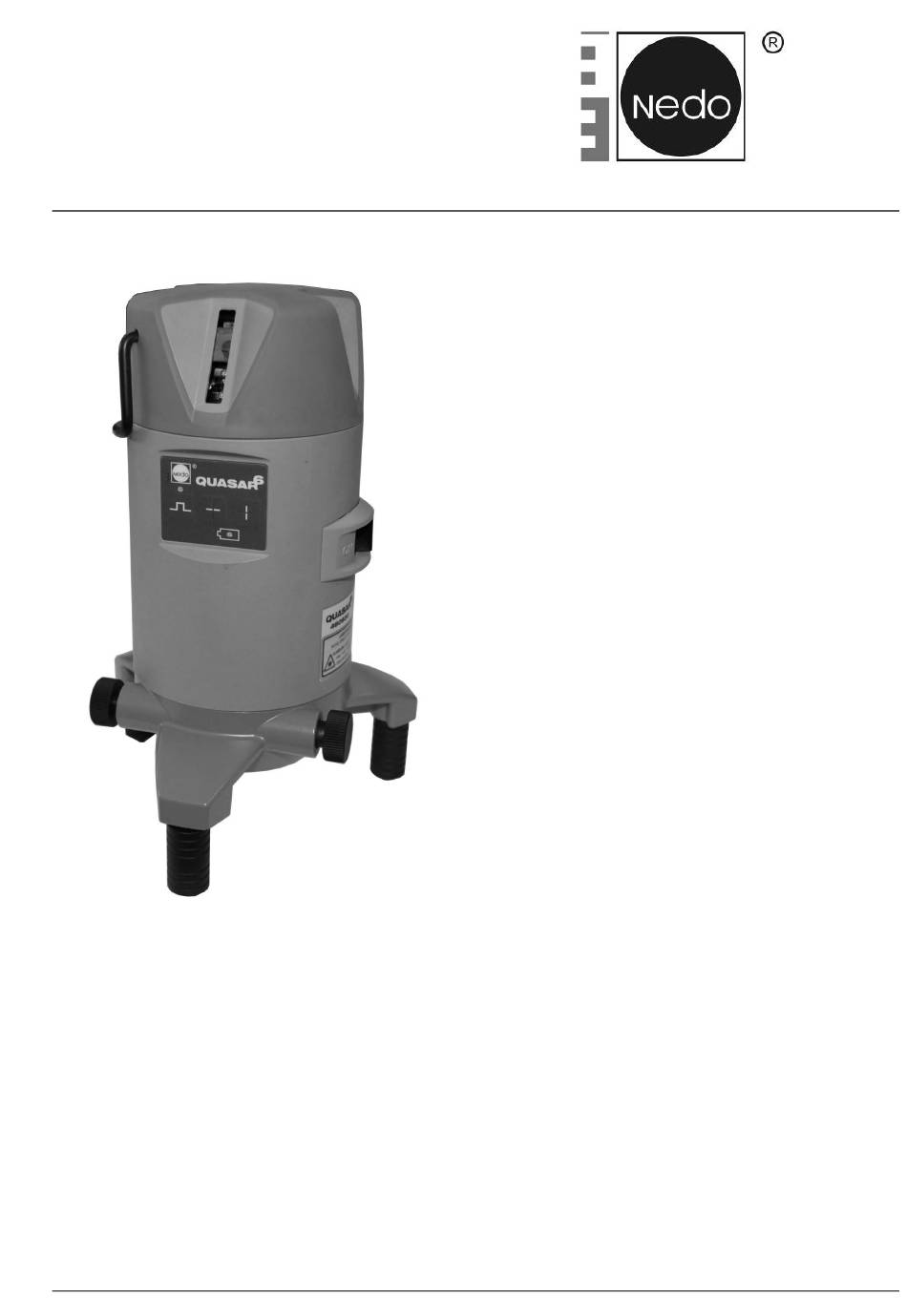

- Seite 1 Bedienungsanleitung Operating Instructions Mode d’emploi Gebruiksaanwijzing Manual de instrucciones Инструкция по эксплуатации Quasar NEDO GmbH & Co. KG Hochgerichtstraße 37-43 D-72280 Dornstetten Tel.: +49 7443 2401 0 Fax: +49 7443 2401 45 www.nedo.com info@nedo.com 061378 24.03.2010...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Allgemeine Hinweise..................3 Zu Ihrer Sicherheit ......................3 Bestimmungsgemäßer Gebrauch..................3 Umwelt..........................3 2 Lieferumfang ....................4 3 Technische Merkmale ................4 Funktionsprinzip Quasar 6 ..................4 Anwendungsbereiche .......................5 4 Geräteaufbau ....................5 Übersicht Quasar 6 ....................5 Bedienfeld Quasar 6 ....................6 5 Erstinbetriebnahme..................6 6 Stromversorgung ..................6 Akku einsetzen .........................6... -
Seite 3: Allgemeine Hinweise
Warnschilder am Gerät dürfen nicht entfernt werden. Bestimmungsgemäßer Gebrauch Anwendung Der Quasar 6 ist geeignet zum Anreißen von Höhen, zum Fluchten, zum Loten, zum Nivellieren, zum Abtragen rechter Winkel und zum Ausführen ähnlicher Arbeiten. Das Gerät ist für den Einsatz im Innenbereich konzipiert! Reparatur Reparaturen immer von NEDO oder einem autorisierten Kundendienst ausführen lassen. -
Seite 4: Lieferumfang
Stativ-Adapterplatte Laser-Sichtbrille Hinweis: Kurzbeschreibung Zubehör siehe Seite 12 Technische Merkmale Funktionsprinzip Quasar 6 Der Quasar 6 projiziert bis zu 4 vertikale, 90° zueinander versetzte Laserlinien, die sich über dem Gerät kreuzen (V – V ); zusätzlich eine horizontale Laserlinie (H), die vor dem Gerät die entsprechende vertikale Laserlinie... -
Seite 5: Anwendungsbereiche
Technische Merkmale Anwendungsbereiche Der Quasar 6 wird bevorzugt in folgenden Bereichen eingesetzt: • Innenausbau • Messebau • Trockenbau • Kücheninstallationen • Elektroinstallationen • Deckenbau (abgehängte Decken) Geräteaufbau Übersicht Quasar 6 3 einstellbare Gerätefüße mit Rändelschrauben Geräteschalter EIN/AUS, Pendel-/Transportsicherung Dosenlibelle 4 Tragebügel 5 Bedienfeld 6 Rändelschraube, Feintrieb... -
Seite 6: Bedienfeld Quasar 6
Leuchtet rot bei nicht ausreichender Stromversorgung. Erstinbetriebnahme Um die maximale Betriebszeit zu erhalten, bei Erstinbetriebnahme des Quasar 6 den integrierten Akkusatz (4,8 V / 2x2.4V) mit dem im Lieferumfang enthaltenen Ladegerät aufladen (siehe Kapitel 6.2). Achtung! Nur das im Lieferumfang enthaltene Ladegerät verwenden. -
Seite 7: Akku Aufladen
Lieferumfang enthaltenen Ladegerät nachladen (siehe Kapitel 6.2). Ein Betrieb während des Lade- vorgangs ist möglich, die Ladezeit verlängert sich dadurch. Den Quasar 6 nie im eingeschalteten Zustand mit leeren Akkus stehen lassen! 6.4 Akku Ladezeit Volle Ladung bei ausgeschaltetem Laser <... -
Seite 8: Selbstnivellierung
Laserstrahl nicht auf Personen oder Tiere richten! Quasar 6 einschalten Beim Einschalten des Quasar 6 am Geräteschalter sind automatisch der Horizontalstrahl (H), der Vertikalstrahl (V1) und der Lotstrahl (L) eingeschaltet, die Pulsfunktion ist deaktiviert. Mit der Taste „Horizontal” kann der Horizontalstrahl ein- / ausgeschaltet werden (siehe Kapitel 4.2). -
Seite 9: Prüfung Der Gerätegenauigkeit
* Die Laserlinie C kann sowohl über als auch unter der Markierung A liegen. Hinweis: Liegt der lotrecht gemessene Abstand H zwischen Markierung A und der Laserlinie C außerhalb des Toleranzbereichs, muss der Quasar 6 von einem autorisierten Kundendienst oder von NEDO überprüft werden. Prüfschritt 3 Den Quasar 6 ca. -
Seite 10: Fehlerbehebung
Fehlerbehebung Hinweis: Lassen sich die Fehler mit den aufgeführten Abhilfemaßnahmen nicht beheben, muss der Quasar 6 oder das entsprechende Zubehörteil von einem autorisierten Kundendienst oder von NEDO überprüft werden. Fehler Ursache Abhilfe Akku nach Vorgaben einsetzen Keine Stromversorgung und laden (siehe Kapitel 6.1 Nach Einschalten des bzw. -
Seite 11: Technische Daten
9 h bis 30 h Pendelsicherung Über Geräteschalter Arbeitstemperatur –10 °C bis +50 °C Lagertemperatur –20 °C bis +60 °C Abmessungen Ø 150 mm / H 210 mm bis 220 mm Gewicht 1,5 kg Technische Änderungen vorbehalten. Bedienungsanleitung Quasar 6... -
Seite 12: Zubehör
Erkennen der Laserlinien bei schlechten Sicht- verhältnissen. Stativ-Adapterplatte Empfänger und Empfängerhalter (optional) Für sicheres Aufstellen auf einem Stativ. Empfänger zum Auffinden der Laserlinien im Außenbereich oder bei schlechten Sicht- verhältnissen. Mit Empfängerhalter zur Montage des Empfängers an einer Messlatte. Bedienungsanleitung Quasar 6...
