BWT AQA smart Einbau- Und Bedienungsanleitung Seite 11

DE

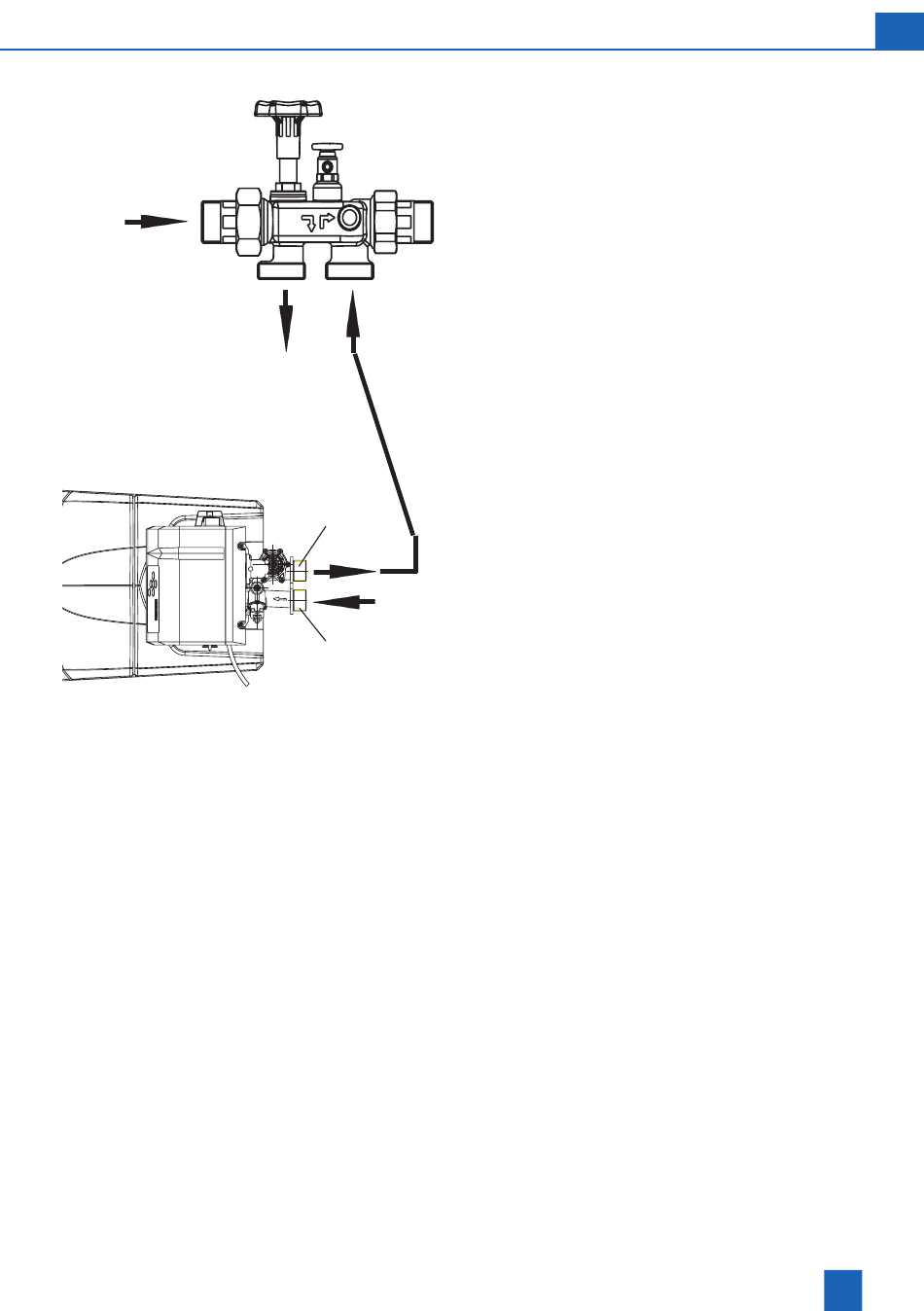

Die Anlage gem. nebenstehendem Schema an-
schließen.
Multiblock X
Im Multiblock X ist ein Bypass integriert.
Der Einbau ist in waagerecht und senkrecht verlau-
fende Rohrleitungen möglich.
Bitte die separaten Einbau- und Bedienungsan-
leitungen für Multiblock X und Anschluss-Set DN
32/32 beachten, da sonst im Schadensfall die Ge-
Ausgang
Eingang
währleistung erlischt.
zu 8
zu 7
Eventuell vorhandene Schmutzpartikel durch Öffnen
des Handrades am Multiblock Modul ausspülen.
Beim Anschluss Fliessrichtungspfeile beachten!
Wellrohrschlauch an den Multiblock Ausgang
anschliessen und mit dem Hartwassereingang (8)
verbinden.
7
Wellrohrschlauch an den Multiblock Eingang
anschliessen und mit Weichwasserausgang (7)
dichtend verbinden.
8
11
11
