4.2. Apparaat aansluiten

Neem de Afb. 3 in acht.
1. Sluit de 2-polige aansluitkabel aan op de klemmen met de aanduiding „5V
● Steek hierbij de zwarte kabel in de klem met de aanduiding „GND" en
de rode kabel in de klem met de aanduiding „V+".
2. Verbind de kabel met de stekker van de voedingseenheid.
3. Sluit de kabels van de luidspreker (max. 3 m) aan op de klemmen met de
aanduiding „SPEAKER": de kabels van de rechter luidspreker met de klem-
men „R", de kabels van de linker luidspreker met de klemmen „L".
● Steek hierbij de zwarte kabels in de klemmen met de aanduiding „-" en
de rode kabels in de klemmen met de aanduiding „+".
4. Als u voor het afspelen van muziek een audio-installatie wilt gebruiken,
verbind dan de uitgang „LINE OUT" van de bluetooth-module met de Line-
In-bus (Aux-In-bus) van de audio-installatie. Gebruik hiervoor een tot 150 °C
temperatuurbestendige kabel (NIET meegeleverd).

4.3. Apparaat monteren

1. Plaats het apparaat in de montage-opening.
2. Schroef het apparaat door de boringen met de vier meegeleverde hout-
schroeven vast aan de cabinewand.
3. De frontplaat wordt met lichte druk in de behuizing gestoken. De onderste
bevestigingshaak moet merkbaar vergrendelen.

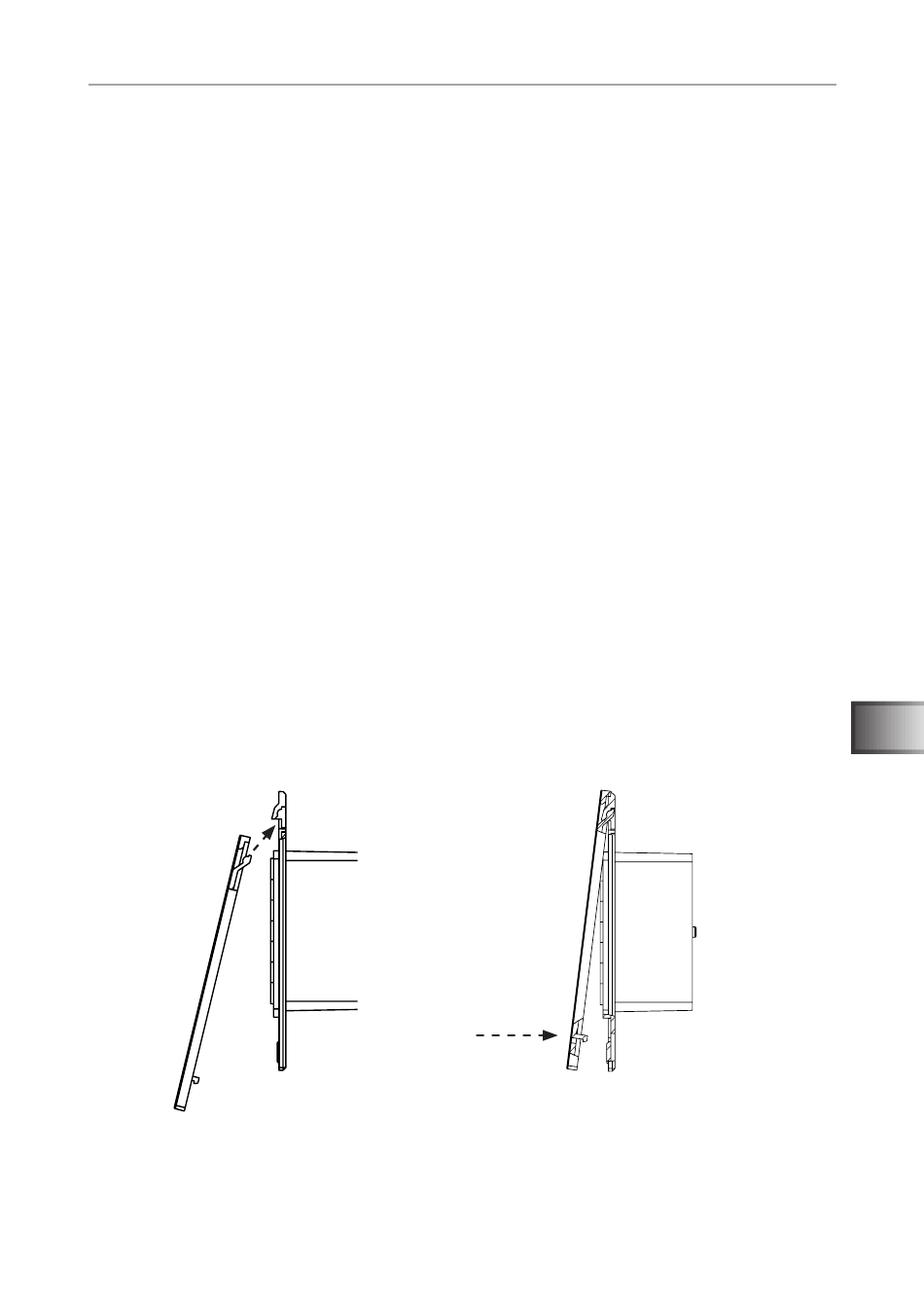

Afb. 4: Montage frontcover
