Sentiotec PROD-BT-B Montage- Und Gebrauchsanweisung
Inhaltszusammenfassung für Sentiotec PROD-BT-B

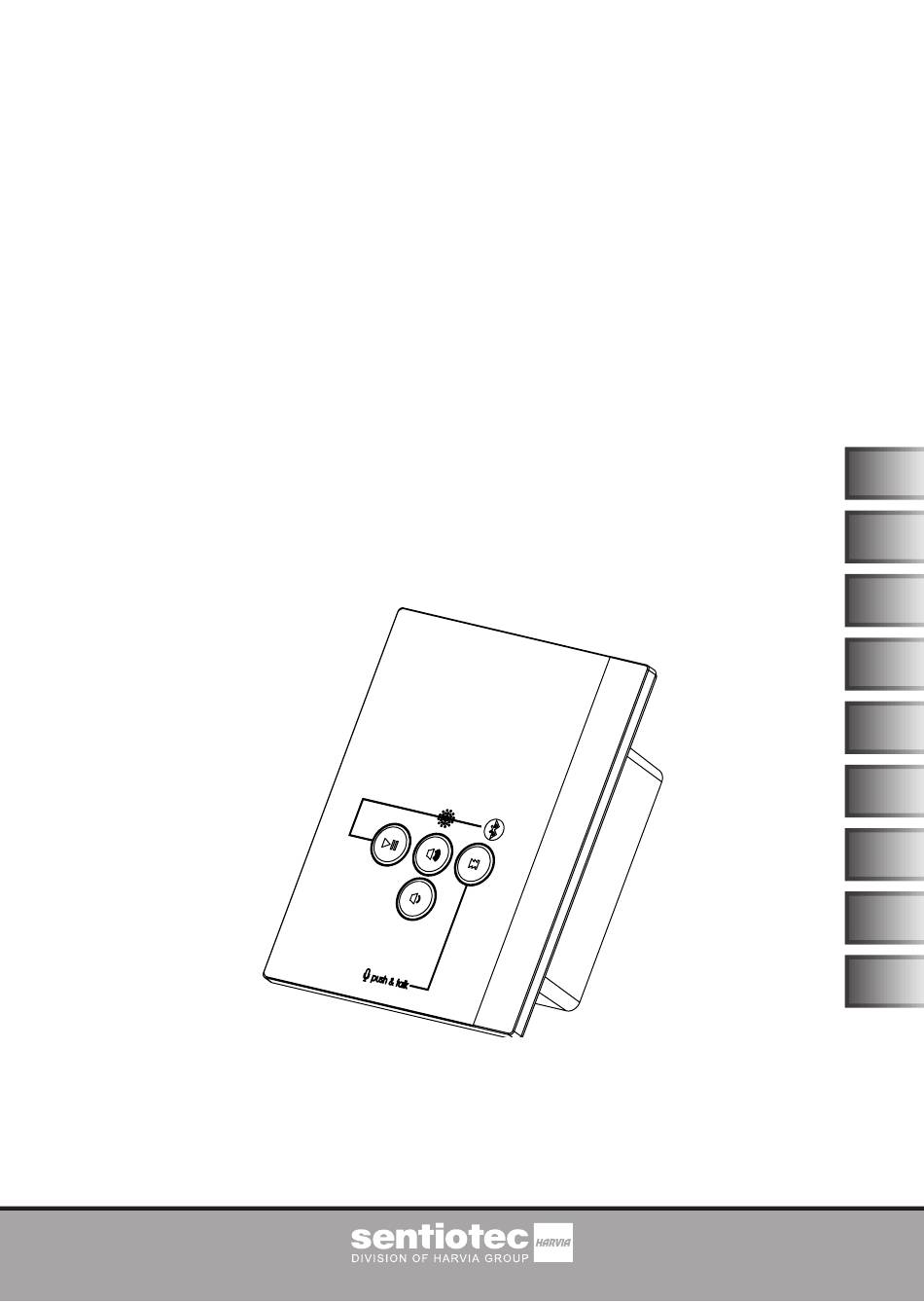

- Seite 1 ProD Bluetooth PROD-BT-B / PROD-BT-W MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 02/19 Ident-Nr. 1-048-236...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Produktfunktionen 4. Montage und Anschluss 4.1. Montage vorbereiten 4.2. Gerät anschließen 4.3. Gerät montieren 5. Bedienung 5.1. Bedienelement 5.2. Erstmalige Verbindung herstellen (Koppeln, Pairing) 5.3. -
Seite 3: Zu Dieser Anleitung
Sie sie in der Nähe des Geräts auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Down- loadbereich unserer Webseite auf www.sentiotec.com. Symbole In dieser Montage- und Gebrauchsanweisung werden Symbole und Signalwörter... -
Seite 4: Wichtige Hinweise Zu Ihrer Sicherheit
Montage- und Gebrauchsanweisung S. 4/18 2. Wichtige Hinweise zu Ihrer Sicherheit Das Pro D bluetooth-Modul ist nach anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. 2.1. -
Seite 5: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 5/18 3. Produktbeschreibung 3.1. Lieferumfang ● ProD Bluetooth ● Steckernetzteil mit Anschlusskabel (1,5 m) ● Verlängerungskabel für die Anschlussleitung zum Steckernetzteil (2 m) ● Montagematerial (4 Stk. Holzschrauben (16 mm), Winkel zum Öffnen des Bedienteils) 3.2. Produktfunktionen Das ProD Bluethooth ermöglicht, Musik in der Sauna oder in der Infrarotkabine abzuspielen. -
Seite 6: Bemerkung
Montage- und Gebrauchsanweisung S. 6/18 Montageort Das ProD Bluetooth darf innerhalb und außerhalb der Sauna montiert werden, allerdings müssen die Vorgaben dieser Montage-Anleitung unbedingt beachtet werden (siehe 4. Montage auf Seite 7 und 11. Technische Daten auf Seite 17). Empfohlenes Zubehör Zur Musikwiedergabe werden Lautsprecher benötigt. -
Seite 7: Montage Und Anschluss
Montageanweisung S. 7/18 4. Montage und Anschluss ● Wenn Sie folgende Punkte beachten, dürfen Sie das Gerät innerhalb der Sauna montieren: – Montieren Sie das Gerät möglichst weit entfernt vom Saunaofen, von Infrarot-Strahlern oder von anderen Wärmequellen. – Montieren Sie das Gerät KEINESFALLS über oder direkt neben dem Saunaofen oder einer anderen Wärmequelle. -
Seite 8: Montage Vorbereiten
Montageanweisung S. 8/18 4.1. Montage vorbereiten Beachten Sie die Abb. 2 ACHTUNG! Schäden am Gerät ● Das ProD Bluetooth ist spritzwassergeschützt (Schutzart IPX4). ● Arbeiten am ProD Bluetooth dürfen nur mit einem normlen Schraubendreher durchgeführt werden. Bei Verwendung eines Akkuschraubers besteht die Gefahr, dass das Gehäuse irreparabel beschädigt wird! 1. -
Seite 9: Gerät Anschließen
Montageanweisung S. 9/18 4.2. Gerät anschließen Beachten Sie die Abb. 3. 1. Schließen Sie das 2-polige Anschlusskabel an den Klemmen mit der Be- zeichnung "5V " an. ● Stecken Sie dabei das schwarze Kabel in die Klemme mit der Bezeich- nung „GND“... -
Seite 10: Bedienung

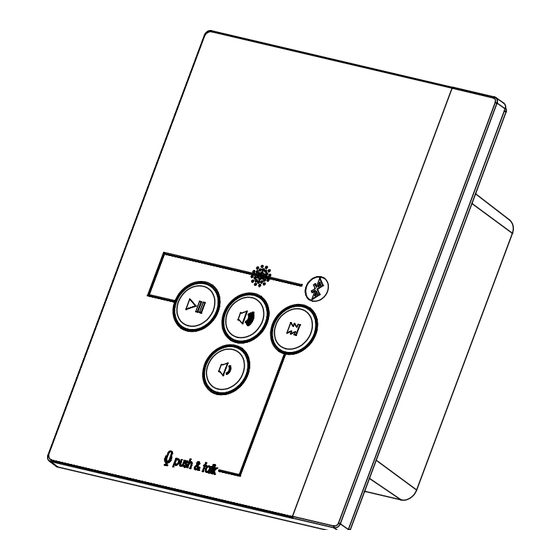

Gebrauchsanweisung S. 10/18 5. Bedienung 5.1. Bedienelement 1 Kontroll-LED 2 Mikrofon 3 Play/Pause-Taste 4 Lauter-Taste 5 Leiser-Taste 6 Vorwärts-Taste... -
Seite 11: Erstmalige Verbindung Herstellen (Koppeln, Pairing)
Gebrauchsanweisung für den Anwender S. 11/18 5.2. Erstmalige Verbindung herstellen (Koppeln, Pairing) Beachten Sie unbedingt auch die Bedienungsanleitung Ihrer Audioquelle (Mobiltelefon, Tablet etc.) 1. Stecken Sie das Steckernetzteil des ProD Bluetooth in eine Steckdose (230 V). ► Die Kontroll-LED 1 am ProD Bluetooth blinkt abwechsenld rot, blau für ca. -
Seite 12: Lautstärke Einstellen
Gebrauchsanweisung S. 12/18 5.3. Lautstärke einstellen Verwenden Sie die Lauter/Leiser-Tasten 4, 5 am ProD Bluetooth, um die Lauststärke zu verändern. Die Lautstärke kann am ProD Bluetooth in 4 Stufen eingestellt werden. Die maximale Lautstärke ist erreicht, wenn nach betätigen der Lauter-Taste 4 die Kontroll-LED 1 dreimal blinkt. -
Seite 13: Erneute Verbindung Herstellen
Gebrauchsanweisung für den Anwender S. 13/18 5.7. Erneute Verbindung herstellen Die Bluetooth-Verbindung zwischen Audio-Quelle und ProD Bluetooth wird au- tomatisch wieder hergestellt, wenn ● sich die Audioquelle außerhalb der Reichweite des ProD Bluetooth befand. ● die Bluetooth-Funktion der Audio-Quelle ausgeschaltet war und Sie sie wieder einschalten. -
Seite 14: Anruf Entgegennehmen Während Musikwiedergabe
Gebrauchsanweisung S. 14/18 Wechseln zu einer bereits gekoppelten Audioquelle Das Bluetooth-Modul speichert die Kopplungsinformationen von den letzten acht Audioquellen. Um das Bluetooth-Modul mit einem bereits gekoppelten Gerät zu verbinden, müssen Sie deshalb nur folgende Schritte durchführen: 1. Unterbrechen Sie die Bluetooth-Verbindung zwischen der bisherigen Audio- Quelle und dem ProD Bluetooth. -
Seite 15: Reinigung Und Wartung
Gebrauchsanweisung für den Anwender S. 15/18 6. Reinigung und Wartung 6.1. Reinigung ACHTUNG! Schäden am Gerät Das Gerät ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Tauchen Sie das Gerät NIEMALS in Wasser. ● Übergießen Sie das Gerät nicht mit Wasser. ●... -
Seite 16: Problemlösung
Montage- und Gebrauchsanweisung S. 16/18 8. Problemlösung Fehler Ursache Behebung Eine Audioquelle Die Audioquelle befindet Verringern Sie den Abstand kann nicht ge- sich außerhalb der Reich- zwischen Audioquelle und koppelt werden. weite des ProD Bluetooth. ProD Bluetooth. Das ProD Bluetooth befin- Drücken Sie die Play/Pause- det sich nicht im Koppel- Taste 3 für 3 Sekunden. -
Seite 17: Technische Daten
Montage- und Gebrauchsanweisung S. 17/18 9. Technische Daten Umgebungsbedingungen Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: 0 °C bis +100 °C Luftfeuchtigkeit: max. 99% nicht kondensierend Abmessungen Abmessungen: 79 x 103 x 36,6 mm Abmessungen Ausschnitt 65 x 70 x 35 mm Leitungen (min. - Seite 18 Montage- und Gebrauchsanweisung S. 18/18 Lautsprecher Impedanz 2 x 8 W Sinusleistung: 2 x 3 W P.M.P.O.-Wert: ~ 15 W Temperaturbeständigkeit mind. 120 °C ► Die Verwendung der Lautsprecher WC4-BT-SPK oder WC4-BT-EXC wird empfohlen, da sonst störende Geräusche (Rauschen) auftreten können. Mögliche Betriebssysteme für die Audioquelle Android ab Version 1.5 iPad/iPhone ab iOS 3.0...
- Seite 19 ProD Bluetooth PROD-BT-B / PROD-BT-W INSTRUCTIONS FOR INSTALLATION AND USE English Version 02/19 ID no. 1-048-236...
- Seite 37 ProD Bluetooth PROD-BT-B / PROD-BT-W INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI Français Version 02/19 N° d’ident. 1-048-236...
- Seite 55 ProD Bluetooth PROD-BT-B / PROD-BT-W ISTRUZIONI DI MONTAGGIO E PER L’USO Italiano Versione 02/19 N. ident. 1-048-236...
- Seite 91 ProD Bluetooth PROD-BT-B / PROD-BT-W MONTERINGS- OCH BRUKSANVISNING Svenska Version 02/19 Ident-Nr. 1-048-236...
- Seite 109 ProD Bluetooth PROD-BT-B / PROD-BT-W ASENNUS- JA KÄYTTÖOHJEET Suomi Versio 02/19 Tunniste- nro 1-048-236...
- Seite 127 ProD Bluetooth PROD-BT-B / PROD-BT-W NÁVOD K MONTÁŽI A POUŽITÍ Česky Verze 02/19 Ident. č. 1-048-236...
