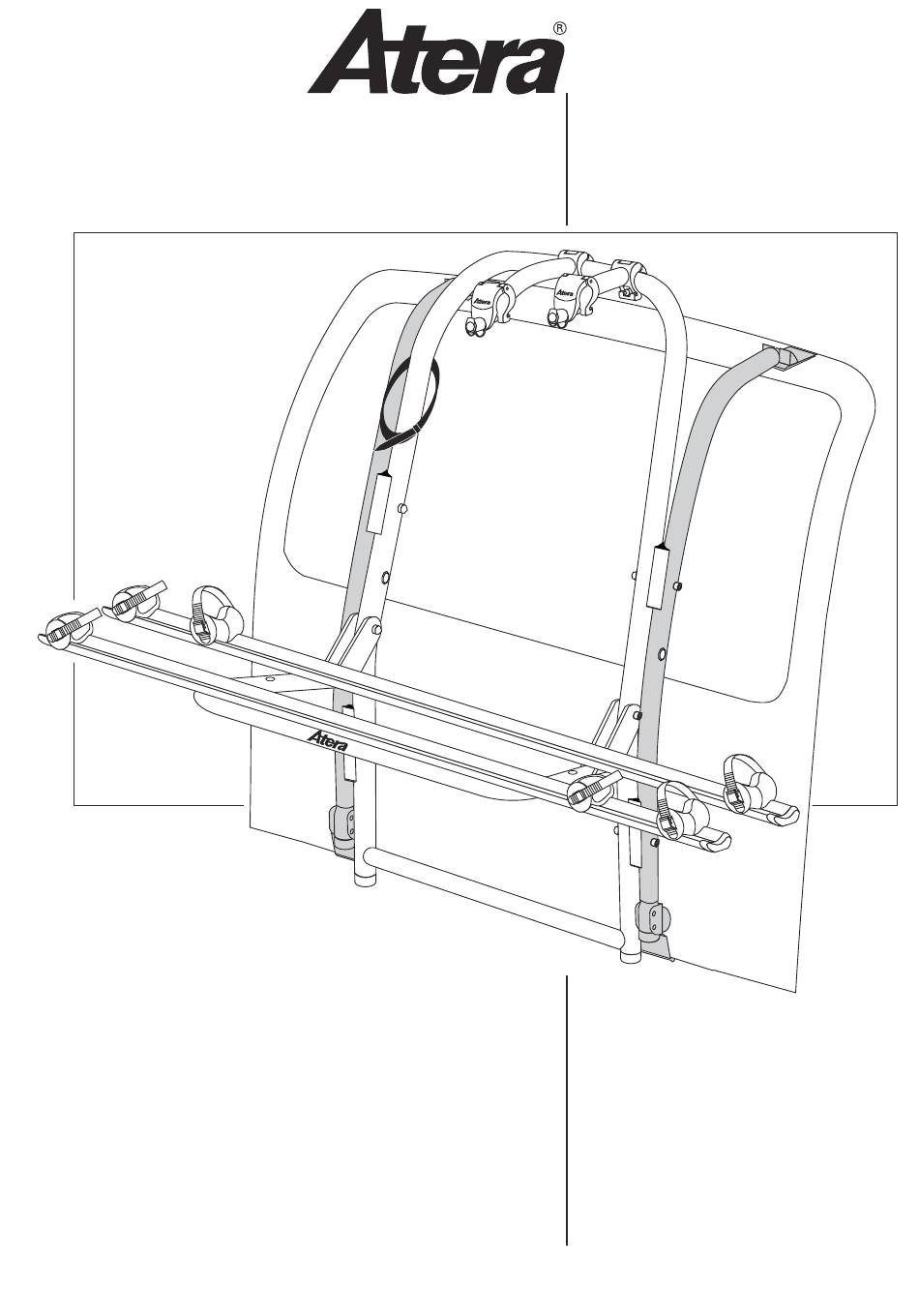

Abb.1
LINEA
Montagekit
Nur mit Basisrahmen Art.-Nr. 021 501 zu verwenden!
VW Passat Variant
Baujahr / Model year:
Art.-Nr.: 021 141
1.
Wichtig!
Vor Erstgebrauch lesen!
Montage nach dieser Vorlage durchführen! Der
Träger muß vor der Beladung unbedingt auf dem
Fahrzeug fest montiert werden!
Benutzerinformation aufbewahren!
Der Anbausatz für das 3. Fahrrad ist als Zubehör
erhältlich.
1
-1997
Werbung
Verwandte Anleitungen für Atera Linea
Inhaltszusammenfassung für Atera Linea
- Seite 1 Benutzer-Information LINEA User information Montagekit Nur mit Basisrahmen Art.-Nr. 021 501 zu verwenden! VW Passat Variant -1997 Baujahr / Model year: Art.-Nr.: 021 141 Abb.1 Wichtig! Vor Erstgebrauch lesen! Montage nach dieser Vorlage durchführen! Der Träger muß vor der Beladung unbedingt auf dem...
- Seite 2 LINEA Montagekit VW Passat Variant Baujahr/Model year: -1997 Art.-Nr.: 021 141 Abb.3 6 Nm Abb. 2a Montieren Sie die beiden fahrzeugspezifischen Montagekits mit dem beigefügten Gabel- und In- busschlüssel am Basisrahmen. Die Schrauben handfest (6 Nm) anziehen (Abb. 2a). Gummischuh auf Haltekralle aufziehen und Gummikappe auf Abstandsteller stecken.
- Seite 3 LINEA Montagekit VW Passat Variant Baujahr/Model year: -1997 Art.-Nr.: 021 141 Abb.3 Montagebereiche an der Heckklappe, vor jeder Ver- wendung, ohne chemische Mittel reinigen (Lackschä- den vermeiden). An allen Positionen der Fahrzeuganbindungen sind fahrzeugseitig die beigelegten Lackschutzfolien aufzukleben. Abb.4 Obere Haltekrallen am Falz der Heckklappenoberkan- te einhängen ( im gleichen Abstand (a) wie die beiden...
- Seite 4 LINEA Montagekit VW Passat Variant Baujahr/Model year: -1997 Art.-Nr.: 021 141 Untere Haltekrallen mit dem Vielzahnschlüssel öffnen. Heckklappe leicht öffnen und untere Haltekralle am Falz der Heckklappenunterkante einhaken ( Abb.6a). Abb.6a Haltekrallen mit dem Vielzahnschlüssel leicht anziehen, dadurch wird der Heckträger vorgespannt. Abstands- teller soweit herausdrehen, daß...
- Seite 5 LINEA Montagekit VW Passat Variant Baujahr/Model year: -1997 Art.-Nr.: 021 141 Abb.9 Die Fahrräder zum Transport mit den Reifen in die Fahrradschienen stellen. Die Radschalen müssen entsprechend dem Radstand des Fahrrades in Position gebracht werden. Dazu Flügelmutter lösen und die Radschale verschieben.
-
