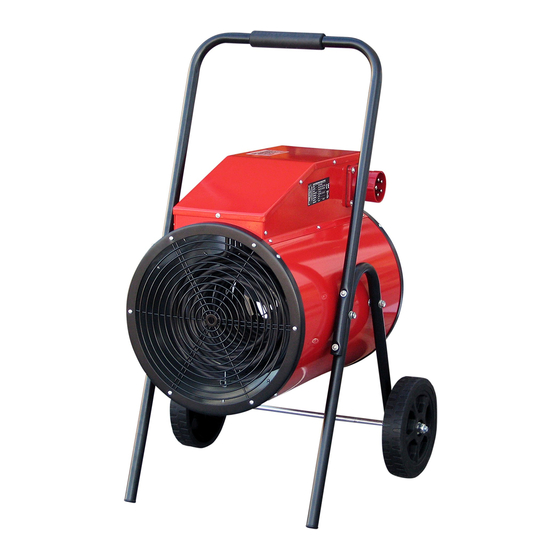

Elektrischer Rundheizlüfter
Benutzer- und Wartungshandbuch
Rotek Art.Nr.:
HEATER079
Weblink zu Onlinedokumentationen:
HFR-15-400
15 kW Heizleistung / 400 V
DE B1806 Stand Juni 2018
Dieses Produkt ist nur für
gut isolierte Räume oder
für
Gebrauch geeignet.
Modell:
Heizleistung:
Versorgung:
Netzstecker:
Stromaufnahme: ≤ 22,5 A (LS-C25)
Abmessungen:
Gewicht:
den
gelegentlichen
HFR-15-400
max. 15 kW
400 V / 50 Hz
CEE400/32A
540 x 495 x 855 mm
21 kg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek HFR-15-400
Inhaltszusammenfassung für Rotek HFR-15-400
- Seite 1 Elektrischer Rundheizlüfter HFR-15-400 15 kW Heizleistung / 400 V Benutzer- und Wartungshandbuch DE B1806 Stand Juni 2018 Dieses Produkt ist nur für gut isolierte Räume oder für gelegentlichen Gebrauch geeignet. Rotek Art.Nr.: HEATER079 Weblink zu Onlinedokumentationen: Modell: HFR-15-400 Heizleistung: max. 15 kW...
-
