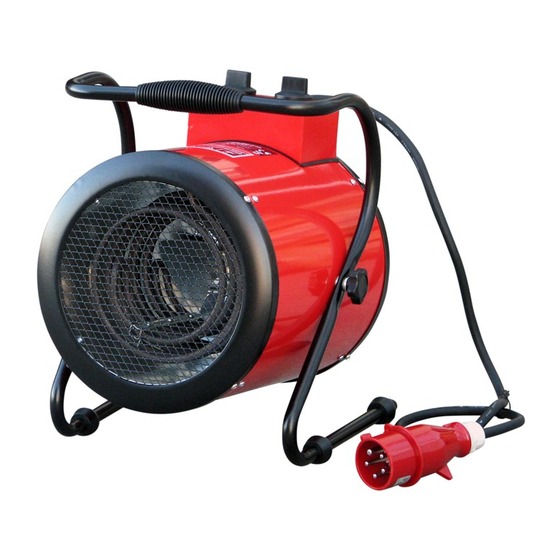

Elektrischer Rundheizlüfter
Benutzer- und Wartungshandbuch
Rotek Art.Nr.:
HEATER077
Weblink zu Onlinedokumentationen:
HFR-05-400
5 kW Heizleistung / 400 V
DE B1806 Stand Juni 2018
Dieses Produkt ist nur für
gut isolierte Räume oder
für
Gebrauch geeignet.
Modell:
Heizleistung:
Versorgung:
Netzkabel:
Stromaufnahme: ≤ 8 A (LS-C10)
Abmessungen:
Gewicht:
den
gelegentlichen
HFR-05-400
max. 5 kW
400 V / 50 Hz
1,5m, CEE400V/16A
330 x 315 x 400 mm
7,9 kg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek HFR-05-400
Inhaltszusammenfassung für Rotek HFR-05-400
- Seite 1 Elektrischer Rundheizlüfter HFR-05-400 5 kW Heizleistung / 400 V Benutzer- und Wartungshandbuch DE B1806 Stand Juni 2018 Dieses Produkt ist nur für gut isolierte Räume oder für gelegentlichen Gebrauch geeignet. Rotek Art.Nr.: HEATER077 Weblink zu Onlinedokumentationen: Modell: HFR-05-400 Heizleistung: max. 5 kW...
-
Seite 2: Sicherheitshinweis
Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Risiken durch Strom 1.2. Ausrüstung 1.3. Risiken durch sich bewegende Teile 1.4. Risiken durch hohe Temperaturen 1.5. Bestimmungsgemäße Verwendung 1.6. Wartung 2. Spezifikation 2.1. Technische Daten 3. Verwendung 3.1. Bedienelemente 3.2. Anschluss an das Stromnetz 3.3. Inbetriebnahme 3.4. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils gültigen ge- setzlichen Vorschriften und technische Normen ergänzt werden. Sie ersetzen keine Normen oder zusätzliche (auch nicht gesetzliche) Vorschriften, die aus Sicherheits- gründen erlassen wurden. 1.1. Risiken durch Strom Heizlüfter haben gefährliche (spannungsführende und rotierende) Teile. Daher kann es bei Nichtbeachtung, der in diesem Handbuch angeführten Anweisungen, zu schweren Personen- oder Sachschäden kommen. -
Seite 5: Risiken Durch Hohe Temperaturen
1.4. Risiken durch hohe Temperaturen • Decken Sie den Heizlüfter im Betrieb niemals ab! • Blockieren Sie im Betrieb niemals den Luftstrom! Das Gerät darf nicht an Orten ver- wendet werden, an denen Dinge (z.B. ein Vorhang) den Lufteinlass verschließen könnten. • Verwenden Sie das Gerät nur an Orten mit guter Luftzirkulation. • Während des Betriebs wird das Gerät heiß! Daher im Betrieb und bis zu 10 Minuten nach Abschaltung nur die Drehschalter berühren. -
Seite 6: Spezifikation
Wochentagsregelung n.v. Sonstige Regelungsoptionen Im Bereitschaftszustand Raumtemperaturkontrolle mit Präsenzerkennung nein Raumtemperaturkontrolle mit Erkennung offener Fenster nein mit Fernbedienungsoption nein mit adaptiver Regelung des Heizbeginns nein mit Betriebszeitbegrenzung nein mit Schwarzkugelsensor nein Kontaktangaben Rotek Handels GmbH, Handelsstrasse 4, 2201 Hagenbrunn, Österreich... -
Seite 7: Verwendung
3. Verwendung 3.1. Bedienelemente 5kW HEIZEN ZIELTEMPERATUR 2,5kW HEIZEN EINSTELLEN (THERMOSTAT) NUR LÜFTER AUS/OFF 3.2. Anschluss an das Stromnetz • Stellen Sie sicher, dass sich der Hauptschalter auf Stellung “0” (=AUS/OFF) und der Thermostat auf Stellung „MIN“ befindet. • Stecken Sie das Netzkabel an eine passende CEE400V/16A Buchse. • Beachten Sie vor allem die Sicherheitshinweise: 1.1. Risiken durch Strom. 3.3. -
Seite 8: Abschalten
3.5. Abschalten • Stellen Sie den Thermostat auf den Wert MIN und den Hauptschalter auf 0. Sollte der Ventilator nachlaufen darf der Netzstecker nicht gezogen werden! Die in- terne Gerätetemperatur ist zu hoch. Es besteht Überhitzungsgefahr! Warten Sie bis der Ventilator nicht mehr läuft und trennen Sie erst dann den Netzstecker. Die Abkühlzeit (Nachlaufzeit des Ventilators) bei 20°C Umgebungstemperatur be- trägt ca. -
Seite 9: Schaltbild
4.3. Schaltbild Aussentemp. Thermostat Brücke ge/gn Schalter CEE 16A Lüftermotor Gerätetemp. 400V 1-Phase Relais 85°C 4.4. Mögliche Fehler und Lösungen Fehler Grund Lösung Der Netzstecker ist lose oder hat Netzstecker ziehen und erneut Gerät hat keine Funktion, obwohl der schlechten Kontakt einstecken Netzstecker, Thermostat und Hauptschalter bereits... -
Seite 10: Sonstiges
5. Sonstiges 5.1. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab dem Lieferdatum. Innerhalb dieses Zeitraums verpflichten wir uns jene Teile kostenlos zu reparieren oder zu ersetzen, welche nach Prüfung durch uns Herstellungs- oder Materialfehler aufweisen. Die Instandsetzung oder ein Austausch defekter Teile innerhalb der Garantie verlängert keinesfalls die gesamt Garantiezeit des Gerätes. Alle während der Garantiezeit instand- gesetzten oder ausgetauschten Teile oder Baugruppen werden mit einer Garantiedauer ausgeliefert, welche der restlichen Garantiezeit des Original-Bauteils entspricht. -
Seite 11: Konformitätserklärung - Declaration Of Confirmity
EC Directive based on its design and type, as brought into circulation by us. Elektrischer Heizlüfter Gerätebezeichnung: Electric Fan Heater Machine Description: Modell: HFR-05-400 (B1708, B1806) Type: Einschlägige EG-Richtlinien: 2014/35/EU Applicable EC Directives: Angewandte harmonisierte Normen: EN 60335-1... - Seite 12 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2018...
